Dławik w elektronice - jak działa i jak dobrać go do układu

Marcel Krajewski .

22 sierpnia 2026

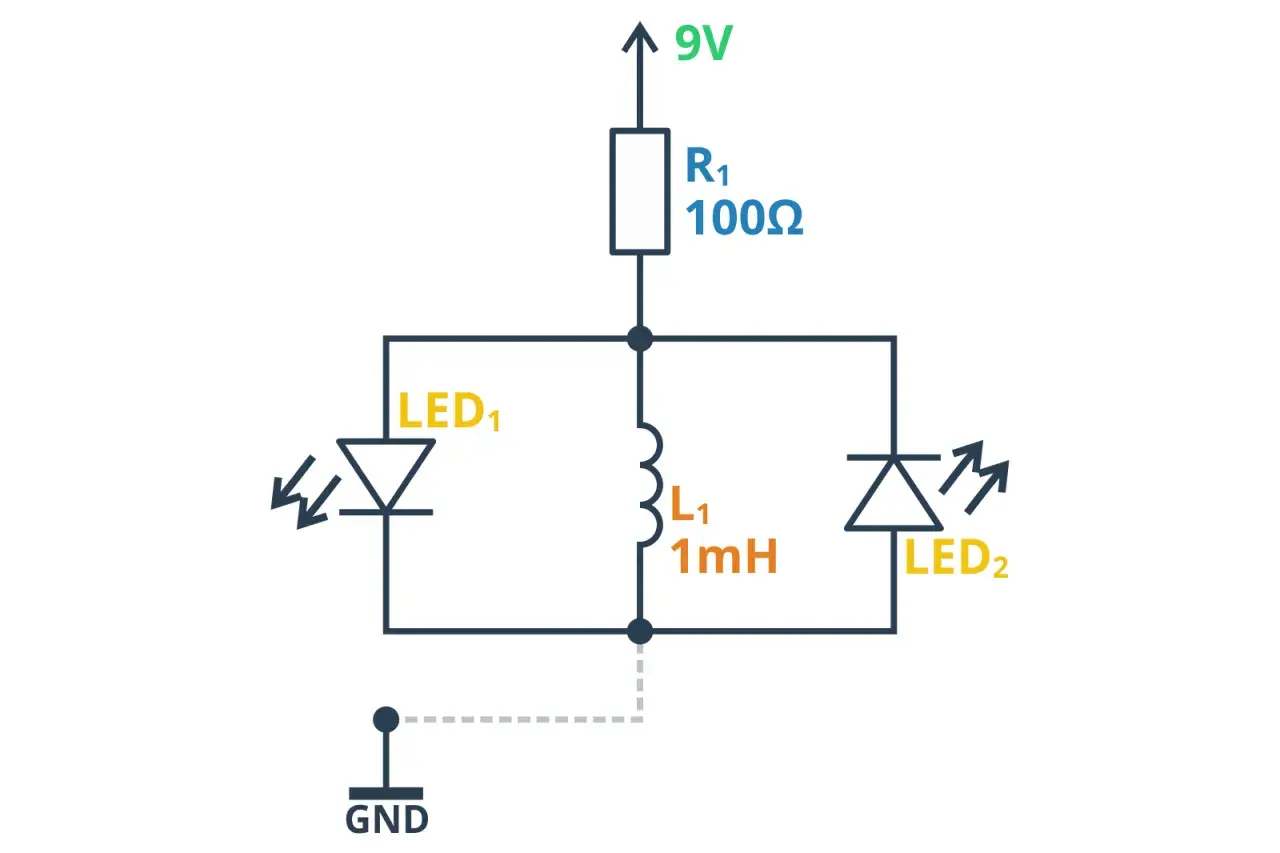

Schemat elektryczny z rezystorem, cewką (dławik L1 1mH) i dwoma diodami LED.

Dławik w układzie elektronicznym rzadko jest elementem „na zapas”. W praktyce decyduje o tym, czy zasilanie pozostanie stabilne, czy przetwornica nie zacznie siać zakłóceniami i czy impulsowe zmiany prądu zostaną opanowane zanim zrobią bałagan w całym torze. To element, który magazynuje energię w polu magnetycznym i przeciwdziała gwałtownym skokom prądu, więc jego rola jest dużo bardziej konkretna, niż sugeruje ogólna definicja.

W tym artykule pokazuję, jak działa taki element, gdzie naprawdę ma sens, jak dobrać go do projektu i na jakie błędy uważać, żeby nie kupić komponentu, który wygląda dobrze tylko na papierze.

Najważniejsze informacje o dławiku

  • To element indukcyjny używany do ograniczania nagłych zmian prądu i tłumienia zakłóceń.
  • Jego podstawowy parametr to indukcyjność L, mierzona w henrach (H).
  • Liczy się nie tylko L, ale też prąd nasycenia, rezystancja uzwojenia i częstotliwość pracy.
  • Najczęściej spotkasz go w filtrach zasilania, przetwornicach DC-DC, układach EMI i torach audio oraz RF.
  • Źle dobrany element może się nasycać, grzać albo po prostu nie filtrować tego, co trzeba.

Czym jest dławik i jak działa

Najprościej mówiąc, dławik to cewka indukcyjna, zwykle z drutu nawiniętego w spiralę, czasem na rdzeniu ferrytowym lub proszkowym. Kiedy przez taki element płynie prąd, wytwarza się pole magnetyczne, a sama cewka zaczyna przeciwdziałać zmianom tego prądu. To właśnie dlatego nie „hamuje” on energii tak jak rezystor, tylko ją chwilowo gromadzi i oddaje.

W praktyce najważniejsze jest jedno: dławik nie blokuje prądu w sposób stały, ale mocno nie lubi jego szybkich zmian. Przy prądzie stałym po ustaleniu warunków zachowuje się niemal jak przewód, natomiast przy skokach i tętnieniach pokazuje swoją prawdziwą użyteczność. Warto też pamiętać, że energia zmagazynowana w polu magnetycznym rośnie wraz z indukcyjnością i prądem, w przybliżeniu według zależności W = 1/2 LI².

To rozróżnienie jest ważne, bo wiele osób traktuje taki element jak „ogranicznik prądu” w każdym sensie. Ja patrzę na niego inaczej: jako na narzędzie do kontrolowania dynamiki obwodu, a nie na prosty bezpiecznik energetyczny. Kiedy już to widać, łatwiej zrozumieć, gdzie daje realny efekt, a gdzie tylko zajmuje miejsce na płytce.

Właśnie dlatego następnym krokiem nie jest wybór modelu z katalogu, tylko sprawdzenie, w jakim fragmencie układu ten efekt naprawdę się przyda.

Gdzie ten element robi największą różnicę

Najwięcej korzyści daje tam, gdzie prąd szybko się zmienia albo gdzie trzeba odciąć zakłócenia bez wielkich strat mocy. W elektronice mocy to nie jest kosmetyka, tylko element wpływający na stabilność całego układu. W dobrze zaprojektowanym obwodzie dławik potrafi poprawić sprawność, zmniejszyć emisję zakłóceń i odciążyć inne komponenty.

Zastosowanie Co robi w praktyce Na co uważać
Filtry zasilania Wygładza tętnienia i ogranicza szybkie skoki prądu Za mała indukcyjność nie da efektu, za duża może spowolnić odpowiedź układu
Przetwornice DC-DC Magazynuje energię między impulsami przełączającymi Kluczowy jest prąd nasycenia, nie tylko sama wartość L
Układy EMI Tłumi zakłócenia przewodzone i poprawia kompatybilność elektromagnetyczną Nie każdy typ tłumi ten sam rodzaj zakłóceń
Audio i RF Pomaga odseparować niechciane składowe wysokoczęstotliwościowe Trzeba pilnować strat i zachowania przy częstotliwości pracy

W układach impulsowych dławik działa niemal jak „bufor energii”. To ważne, bo bez niego przetwornica nie miałaby czego ładować i rozładowywać między kolejnymi impulsami. W torach zakłóceniowych z kolei pomaga odciąć to, co wchodzi do układu z zewnątrz albo to, co sam układ próbuje wypuścić na linię zasilania.

Jeśli projekt dotyczy zasilania z sieci lub elektroniki mocy, pojawia się jeszcze jeden praktyczny temat: ograniczanie zakłóceń i ochrony półprzewodników. Tu już sam opis „cewka” nie wystarczy, bo różne odmiany takiego elementu pracują inaczej.

Dlatego warto rozróżnić typy dławików, zamiast kupować je wyłącznie po obudowie i deklarowanej indukcyjności.

Schemat elektryczny z rezystorem, cewką (dławik L1 1mH) i dwoma diodami LED.

Rodzaje dławików i wybór rdzenia

Nie każdy dławik zachowuje się tak samo. Różnice wynikają z rdzenia, geometrii uzwojenia, dopuszczalnego prądu i tego, czy element ma tłumić zakłócenia wspólne, czy raczej pracować jako magazyn energii w przetwornicy. Dla projektanta to nie jest detal, tylko decyzja wpływająca na straty, temperaturę i skuteczność filtracji.

Typ Mocne strony Ograniczenia Typowe zastosowanie
Rdzeń ferrytowy Duża skuteczność przy wysokich częstotliwościach, kompaktowe rozmiary Może wejść w nasycenie, gdy prąd jest zbyt duży Filtry EMI, przetwornice impulsowe, elektronika użytkowa
Rdzeń powietrzny Brak nasycenia rdzenia, dobre zachowanie przy wyższych prądach zmianowych Zwykle większe wymiary i mniejsza indukcyjność przy tej samej objętości Układy RF, obwody rezonansowe, rozwiązania specjalne
Rdzeń proszkowy Dobrze znosi składową stałą, stabilniejsze zachowanie przy większym prądzie Wyższe straty niż w niektórych konstrukcjach ferrytowych Przetwornice mocy, magazynowanie energii
Dławik wspólnego trybu Skutecznie tłumi zakłócenia wspólne na liniach zasilania Nie rozwiązuje wszystkich problemów EMI, zwłaszcza zakłóceń różnicowych Zasilacze, interfejsy przewodowe, EMC
Dławik sieciowy Ogranicza zakłócenia i skoki prądu w układach energoelektronicznych Trzeba pilnować spadku napięcia, nagrzewania i parametrów katalogowych Napędy, przemienniki, zasilanie z sieci
W dławikach sieciowych producenci często podają spadek napięcia na poziomie 2, 4 albo 7 procent. To wygodny skrót myślowy, bo od razu pokazuje, jak mocno element obciąży obwód przy prądzie nominalnym. Dla mnie to ważniejsza wskazówka niż sama etykieta „mocny” czy „industrialny”, bo w praktyce właśnie od tego zależy zachowanie całego toru zasilania.

Jeśli miałbym wskazać jedną regułę, powiedziałbym tak: im wyższa częstotliwość i większa wrażliwość na zakłócenia, tym bardziej opłaca się dobierać konstrukcję pod konkretny problem, a nie pod ogólne wrażenie „większy element = lepszy filtr”. To prowadzi już prosto do doboru, który w elektronice bywa bardziej krytyczny niż sam wybór rodzaju rdzenia.

Jak dobrać dławik do układu bez zgadywania

Przy doborze zawsze zaczynam od pytania: co dokładnie chcę ograniczyć? Inaczej dobiera się element do przetwornicy buck, inaczej do filtru EMI, a jeszcze inaczej do toru audio. Sama indukcyjność jest tylko jednym z parametrów, i to wcale nie najbezpieczniejszym do oceniania w oderwaniu od reszty.

Parametr Co mówi o elemencie Dlaczego to ważne
Indukcyjność L Jak silnie element przeciwstawia się zmianom prądu Wpływa na tętnienia, filtrację i odpowiedź układu
Prąd nasycenia Moment, w którym rdzeń zaczyna tracić właściwości Po przekroczeniu tej granicy dławik przestaje zachowywać się tak, jak powinien
Rezystancja uzwojenia Straty mocy na przewodniku Wpływa na grzanie i sprawność
Częstotliwość pracy Zakres, w którym element zachowuje skuteczność Model dobry do jednego pasma może być słaby w innym
Temperatura pracy Jak element znosi warunki środowiskowe Wysoka temperatura obniża zapas bezpieczeństwa i może przyspieszyć nasycenie

W prototypach zwykle zostawiam 20-30% zapasu prądowego. To nie jest magiczna reguła dla każdego projektu, ale w praktyce dobrze chroni przed zaskoczeniem na etapie testów, kiedy temperatura rośnie szybciej niż wynikałoby to z prostego rachunku. Jeśli układ ma pracować blisko granicy, ten zapas potrafi uratować całą konstrukcję.

Do sensownego doboru potrzebujesz jeszcze jednego kroku: testu pod obciążeniem. Warto obserwować, czy element nie wchodzi w nasycenie, nie grzeje się nadmiernie i czy po zmianie obciążenia układ wraca do stabilnej pracy bez widocznych oscylacji. Sama specyfikacja katalogowa nie pokaże wszystkiego.

Kiedy te parametry są już uporządkowane, można łatwiej uniknąć błędów, które na etapie zakupów wyglądają niewinnie, a później kosztują najwięcej czasu.

Najczęstsze błędy, które psują efekt

W projektach amatorskich i półprofesjonalnych błędy przy doborze dławika powtarzają się zaskakująco często. Najbardziej kosztowny nie jest ten najbardziej spektakularny, tylko taki, który przez chwilę „działa”, a potem zaczyna się grzać, hałasować albo przepuszczać zakłócenia. To właśnie wtedy wychodzi, że liczba z katalogu nie zastępuje całościowego spojrzenia na układ.

  • Patrzenie wyłącznie na indukcyjność bez uwzględnienia prądu nasycenia.
  • Ignorowanie rezystancji uzwojenia, co kończy się stratami mocy i grzaniem.
  • Dobieranie jednego typu do wszystkiego, na przykład dławika wspólnego trybu do zakłóceń różnicowych.
  • Założenie, że większa indukcyjność zawsze poprawi działanie, choć czasem pogarsza dynamikę przetwornicy.
  • Pominięcie częstotliwości pracy, przez co element zachowuje się inaczej niż zakładano.
  • Złe rozmieszczenie na płytce, zwłaszcza wtedy, gdy dławik stoi zbyt daleko od źródła zakłóceń albo od kondensatorów odsprzęgających.

Jest też błąd, który widzę szczególnie często: przekonanie, że dławik załatwi problem EMI sam z siebie. Nie załatwi, jeśli layout jest słaby, masy prowadzone chaotycznie, a kondensatory odsprzęgające są dobrane przypadkowo. W elektronice takie elementy współpracują, a nie zastępują się nawzajem.

Do tego dochodzi jeszcze nieporozumienie związane z nasyceniem rdzenia. Gdy to następuje, element traci część swoich właściwości, a układ zaczyna zachowywać się tak, jakby filtr nagle „zniknął”. To jeden z tych problemów, które łatwo przeoczyć w teście na małym obciążeniu, a dużo trudniej zignorować po wdrożeniu.

Po wyeliminowaniu tych pułapek zostaje już tylko jedno pytanie: czy cały układ faktycznie robi to, co miał robić, także po kilku minutach pracy i przy rzeczywistym obciążeniu.

Co jeszcze sprawdzam, zanim uznam układ za gotowy

Jeśli mam zamknąć projekt uczciwie, nie kończę na samym doborze wartości. Sprawdzam temperaturę po kilku minutach pracy, obserwuję przebiegi prądu i patrzę, czy dławik współpracuje z resztą układu, zamiast z nią walczyć. To szczególnie ważne w przetwornicach impulsowych i filtrach, gdzie drobna zmiana komponentu potrafi dać bardzo wyraźny efekt.

Dobrze dobrany dławik nie jest cudownym rozwiązaniem, ale potrafi porządnie ustabilizować zasilanie, zmniejszyć tętnienia i ograniczyć emisję zakłóceń. W praktyce największą różnicę robi wtedy, gdy jest traktowany jako część większej całości: razem z kondensatorami, sensownym prowadzeniem ścieżek i świadomym wyborem punktu pracy. To właśnie ten zestaw decyduje o tym, czy układ działa tylko „na biurku”, czy także w realnych warunkach.

Jeżeli mam wskazać jedną rzecz, którą warto zapamiętać, to tę: w elektronice lepiej dobrać element pod konkretny problem niż szukać uniwersalnego rozwiązania. Dławik jest dobrym przykładem takiego myślenia, bo jego skuteczność zależy od kontekstu dużo bardziej, niż sugeruje prosty opis w katalogu.

FAQ - Najczęstsze pytania

W przetwornicach liczy się nie tylko L, ale też prąd nasycenia, rezystancja uzwojenia, częstotliwość pracy i temperatura. Jeśli element wejdzie w nasycenie, przestaje zachowywać się tak, jak powinien, a układ traci stabilność. W prototypach warto zostawić około 20-30% zapasu prądowego.
Rdzeń ferrytowy daje dużą skuteczność przy wysokich częstotliwościach i małe rozmiary, ale może się nasycić przy zbyt dużym prądzie. Rdzeń powietrzny nie ma problemu nasycenia, za to zwykle jest większy i daje mniejszą indukcyjność w tej samej objętości. Rdzeń proszkowy lepiej znosi składową stałą i większy prąd, choć ma zwykle wyższe straty.
Po ustaleniu pracy przy prądzie stałym zachowuje się niemal jak przewód, ale bardzo silnie przeciwdziała szybkim zmianom prądu. Dzięki temu magazynuje energię w polu magnetycznym i oddaje ją między impulsami. Zależność jest przybliżona do W = 1/2 LI², więc rosną zarówno indukcyjność, jak i prąd.
Najczęściej problemem jest patrzenie wyłącznie na indukcyjność i ignorowanie prądu nasycenia. Równie często pomija się rezystancję uzwojenia, częstotliwość pracy albo dobiera jeden typ do wszystkiego. Efekt psuje też zły layout, zbyt duża odległość od źródła zakłóceń i kondensatorów odsprzęgających.
