Sinusoida to jeden z najważniejszych przebiegów w elektronice, bo od niej zaczyna się opis napięcia przemiennego, dźwięku, sygnałów testowych i pracy filtrów. W tym tekście wyjaśniam, czym dokładnie jest taki przebieg, jak odczytywać jego parametry i dlaczego w praktyce częściej liczy się wartość skuteczna niż sam szczyt sygnału. Dorzucam też proste porównania z innymi przebiegami, żeby łatwiej odróżnić teorię od tego, co faktycznie widać na oscyloskopie.
Najważniejsze rzeczy o sinusoidzie w elektronice
- Sinusoida to gładki, okresowy przebieg opisany funkcją sinus.
- W praktyce liczą się przede wszystkim amplituda, okres, częstotliwość, faza i wartość skuteczna.
- W polskiej sieci energetycznej 230 V oznacza wartość skuteczną, a szczyt napięcia to około 325 V.
- Idealna sinusoida jest punktem odniesienia, ale realne sygnały często zawierają harmoniczne i zniekształcenia.
- Oscyloskop pokazuje kształt fali, a miernik zwykle podaje wartość skuteczną, nie szczytową.
Czym jest sinusoida i dlaczego elektronika tak ją lubi
W praktyce traktuję sinusoidę jako najczystszy możliwy przebieg okresowy. Jej wartość zmienia się płynnie, bez ostrych narożników, a w zapisie matematycznym wygląda zwykle tak: u(t) = Um · sin(ωt + φ). To właśnie dlatego jest tak wygodna do analizy: łatwo przewidzieć, gdzie przebieg osiągnie maksimum, kiedy przejdzie przez zero i jak przesunięcie fazowe wpływa na to, co dzieje się w układzie.
To nie jest tylko akademicka ładna krzywa. Sinusoida stanowi punkt odniesienia dla prądu przemiennego, filtrów, generatorów i całej analizy częstotliwościowej, bo wiele układów elektronicznych reaguje na nią bardziej przewidywalnie niż na przebiegi poszarpane lub impulsowe. Jeśli rozumiesz sinusoidę, łatwiej zrozumiesz także zniekształcenia, szumy i to, dlaczego jeden sygnał „przechodzi” przez układ, a inny już nie. Żeby dobrze czytać taki przebieg, trzeba rozbić go na kilka parametrów.
Jak czytać amplitudę, okres, częstotliwość i fazę
Ja zwykle zaczynam od pytania, czy mówimy o wartości szczytowej, skutecznej, czy o napięciu szczyt-szczyt. To drobiazg, który często decyduje o tym, czy wynik ma sens. W sinusoidzie te parametry są ze sobą powiązane, ale nie są tym samym.
| Parametr | Co oznacza | Praktyczny przykład |
|---|---|---|
| Amplituda | Największe odchylenie od poziomu odniesienia, zwykle od zera | 5 V peak oznacza szczyt dodatni równy 5 V |
| Wartość szczyt-szczyt | Różnica między maksimum dodatnim i ujemnym | Przy 5 V peak masz 10 Vpp |
| Okres | Czas jednego pełnego cyklu | Przy 1 kHz okres wynosi 1 ms |
| Częstotliwość | Liczba cykli w ciągu sekundy | 50 Hz oznacza 50 pełnych zmian na sekundę |
| Faza | Położenie przebiegu względem innego sygnału lub punktu startowego | W audio i RF decyduje o zgodności sygnałów |
| Wartość skuteczna | Energetyczny odpowiednik prądu lub napięcia stałego | 230 V w gniazdku to 230 V RMS, a nie 230 V peak |
Dla czystej sinusoidy zachodzi prosta zależność: Usk = Um / √2, czyli około 0,707 wartości szczytowej. To dlatego sieć 230 V ma szczyt około 325 V, a nie 230 V. W praktyce ten detal robi ogromną różnicę, bo łatwo pomylić to, co pokazuje multimetr, z tym, co widzisz na oscyloskopie. Same parametry to jednak nie wszystko, bo największy sens sinusoidy widać dopiero wtedy, gdy spojrzy się na jej zastosowania.
Gdzie spotkasz sinusoidę w realnych układach
Sinusoida pojawia się wszędzie tam, gdzie sygnał ma być przewidywalny i łatwy do analizy. W polskiej sieci energetycznej prąd przemienny ma przebieg zbliżony do sinusoidalnego, dlatego tak dobrze współpracują z nim transformatory i klasyczne układy zasilania. W laboratorium używa się jej jako sygnału testowego, bo najłatwiej sprawdzić nią pasmo przenoszenia, zniekształcenia i reakcję filtru.W audio sinusoida służy do strojenia i kontroli toru dźwiękowego. Jeden czysty ton 1 kHz potrafi powiedzieć o wzmacniaczu więcej niż długi opis marketingowy: czy zniekształca, gdzie zaczyna się kompresja, jak zachowuje się końcówka mocy. W radiotechnice i komunikacji jest równie ważna, bo nośna często ma właśnie taki kształt, a informacja jest na nią dopiero nakładana. Gdy pracuję z elektroniką praktycznie, widzę, że sinusoida jest mniej „efektowna” niż przebieg prostokątny, ale dużo lepsza jako punkt odniesienia. Kiedy zaczynasz porównywać te zastosowania, szybko widać, że sama sinusoida jest punktem startowym, a nie końcem rozmowy.
Sinusoida a prostokąt, trójkąt i PWM
Porównanie z innymi przebiegami dobrze pokazuje, dlaczego sinusoidę uważa się za wzorzec. Nie każdy sygnał ma być idealnie gładki. Czasem ważniejsza jest szybkość przełączania, sterowanie mocą albo prosta logika cyfrowa. Wtedy bardziej przydaje się prostokąt albo PWM.
| Przebieg | Charakter | Typowe zastosowanie | Ograniczenie |
|---|---|---|---|
| Sinusoida | Gładka, bez ostrych zboczy | Zasilanie AC, audio, testy filtrów, RF | Nie nadaje się do bezpośredniego sterowania logiką cyfrową |
| Prostokąt | Ostre przejścia między stanami | Układy cyfrowe, zegary, sterowanie przełączające | Zawiera dużo harmonicznych, więc gorzej zachowuje się w torach analogowych |
| Trójkąt | Liniowy wzrost i spadek | Generatory testowe, układy pomiarowe, modulacja | Mniej „naturalny” w zastosowaniach energetycznych |
| PWM | Impulsowy przebieg o zmiennym wypełnieniu | Regulacja mocy, sterowanie silnikami, zasilacze impulsowe | To nie jest sama sinusoida, tylko metoda sterowania, często wymagająca filtracji |
Warto pamiętać, że harmoniczne to składowe o częstotliwościach będących wielokrotnością częstotliwości podstawowej. Im przebieg bardziej „poszarpany”, tym zwykle więcej takich składowych. Dlatego sinusoida jest cenna: ma najczystszy, najprostszy skład widmowy. Jeśli celem jest przeniesienie energii z możliwie małymi zniekształceniami, sinus zwykle wygrywa. Jeśli celem jest sterowanie mocą lub praca cyfrowa, wygodniejsze bywają inne formy sygnału. To prowadzi do pytania o pomiar, bo na papierze wszystko wygląda idealnie, a na stole warsztatowym często już nie.
Jak mierzyć sinusoidę bez pomyłki
Najczęstszy błąd widzę wtedy, gdy ktoś porównuje napięcie szczytowe z wartością skuteczną i zakłada, że to to samo. Nie jest. Dlatego przy pomiarze zawsze patrzę najpierw na to, co pokazuje przyrząd, a dopiero potem na jednostkę i opis typu RMS, peak albo peak-to-peak.
| Narzędzie | Co pokazuje najlepiej | Na co uważać |
|---|---|---|
| Oscyloskop | Kształt przebiegu, amplitudę, częstotliwość i przesunięcie fazowe | Łatwo pomylić odczyt peak z peak-to-peak |
| Multimetr zwykły | Zazwyczaj wartość skuteczną, jeśli sygnał jest zbliżony do sinusoidy | Przy przebiegach odkształconych wynik może być mylący |
| Multimetr true RMS | Rzeczywistą wartość skuteczną także dla sygnałów niesinusoidalnych | Jest droższy, ale w praktyce znacznie pewniejszy |

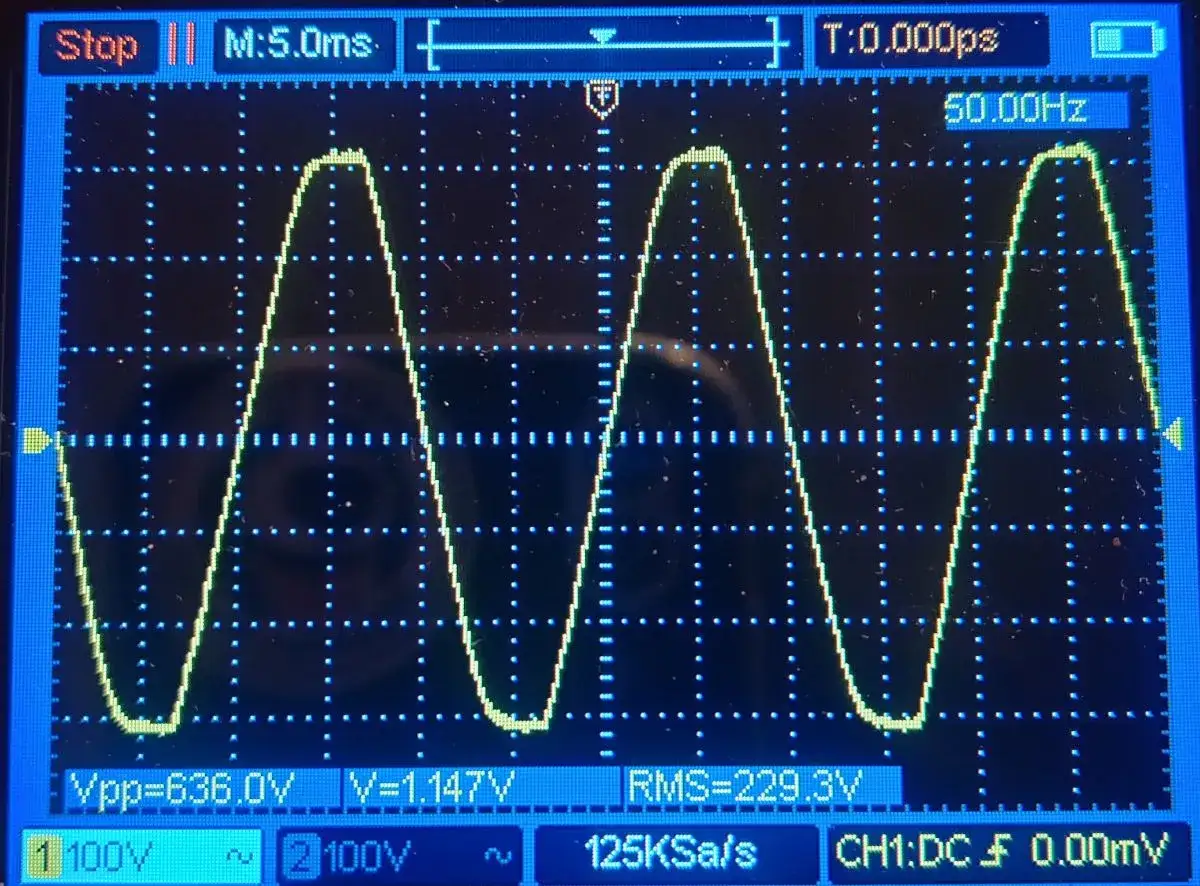

Ja wolę zaczynać od oscyloskopu, bo od razu widzę, czy sygnał jest naprawdę sinusoidalny, czy tylko „mniej więcej” taki. Dopiero potem sprawdzam wartość skuteczną miernikiem. To ważne zwłaszcza przy zasilaczach impulsowych, falownikach i układach z prostownikami, gdzie zwykły miernik potrafi zaniżyć lub zawyżyć wynik. Jeśli sygnał jest czysty, Usk = Um / √2 i wszystko się zgadza. Jeśli nie jest czysty, trzeba już myśleć o zniekształceniach, a nie tylko o samych liczbach. A skoro mowa o odkształceniach, trzeba też zobaczyć, co dzieje się wtedy, gdy sygnał przestaje być idealną sinusoidą.
Kiedy sinusoida przestaje być idealna
W realnych układach idealna sinusoida jest raczej modelem niż codziennością. Odkształcenia pojawiają się przez nieliniowe obciążenia, prostowniki, zasilacze impulsowe, nasycenie rdzenia, clipping w audio albo zwykłe zakłócenia z otoczenia. Efekt bywa pozornie niewielki, ale w praktyce może zmienić działanie całego układu.
Najważniejsze skutki są trzy. Po pierwsze, rosną harmoniczne, czyli dodatkowe składowe widma, które potrafią grzać elementy, podnosić poziom zakłóceń i pogarszać jakość dźwięku. Po drugie, spada czytelność pomiaru, bo miernik albo układ odniesienia zaczyna pracować na założeniach niepasujących do rzeczywistego sygnału. Po trzecie, maleje przewidywalność działania filtrów i układów mocy. W audio da się to usłyszeć jako twardość brzmienia albo szum, w elektronice mocy jako większe straty i temperaturę. Warto też znać skrót THD, czyli całkowite zniekształcenia harmoniczne, bo to właśnie on dobrze opisuje, jak daleko sygnał odszedł od czystej sinusoidy. Dlatego na koniec zebrałem kilka prostych reguł, które pomagają czytać ten temat bez nadinterpretacji.
Co warto zapamiętać przy pracy z sygnałem sinusoidalnym
Jeżeli pracujesz z elektroniką domową albo laboratoryjną, najważniejsza zasada jest prosta: zawsze ustal, czy mówisz o wartości skutecznej, szczytowej czy szczyt-szczyt. To jeden detal, a potrafi wywrócić interpretację pomiaru do góry nogami.
- W sieci 230 V myśl o wartości skutecznej, nie o szczycie.
- Przy porównywaniu dwóch sygnałów sprawdzaj też fazę, nie tylko amplitudę.
- Przy przebiegach odkształconych nie ufaj ślepo zwykłemu multimetrze.
- Jeśli analizujesz filtr, patrz nie tylko na poziom sygnału, ale też na harmoniczne.
- Jeśli szukasz wzorca do testów, sinusoida nadal jest najprostszym i najbardziej uczciwym punktem startowym.
Sinusoida jest dla elektroniki tym, czym linijka dla stolarza: prostym wzorcem, względem którego sprawdza się resztę. Gdy rozumiesz jej parametry i ograniczenia, dużo łatwiej odczytasz działanie zasilania, toru audio, filtru czy układu pomiarowego.
