W praktyce elektroda tranzystora nie jest tylko nazwą na schemacie: emiter, baza i kolektor mają zupełnie różne zadania, a pomylenie ich potrafi zatrzymać cały układ. Poniżej rozkładam to na proste zasady, pokazuję różnice między NPN i PNP oraz podpowiadam, jak sprawdzić wyprowadzenia miernikiem bez zgadywania. To temat ważny zarówno przy pierwszym projekcie, jak i przy naprawie gotowej płytki.
Najważniejsze fakty o wyprowadzeniach tranzystora
- Emiter dostarcza nośniki ładunku, baza steruje przepływem, a kolektor zbiera prąd roboczy.
- W tranzystorach bipolarnych najczęściej mówi się o układzie NPN i PNP, bo to one mają klasyczne wyprowadzenia E, B i C.
- W tranzystorze krzemowym baza-emiter zwykle zaczyna przewodzić przy około 0,6-0,7 V, ale to wartość orientacyjna, nie sztywny próg.
- Pinout zależy od konkretnego modelu i obudowy, więc datasheet jest pewniejszy niż pamięć lub internetowy skrót.
- Multimetr w trybie diody pomaga szybko odróżnić bazę od pozostałych wyprowadzeń, ale najlepiej mierzyć element poza układem.
Jak czytać emiter, bazę i kolektor
Jeśli mówimy o tranzystorze bipolarnym, trzy wyprowadzenia mają bardzo konkretny sens. Emiter jest źródłem nośników, baza pełni funkcję sterującą, a kolektor przejmuje prąd, który ma przepłynąć przez element. Ja lubię tłumaczyć to tak: baza działa jak zawór, emiter jak punkt startowy, a kolektor jak miejsce odbioru prądu.
To nie jest jednak tylko opis „do zapamiętania”. Z tej budowy wynika sposób pracy tranzystora, dlatego w praktyce baza jest zwykle słabiej obciążona, emiter i kolektor przenoszą większe prądy, a sama baza ma warstwę cienką i precyzyjnie domieszkowaną. Właśnie dlatego tranzystor może wzmacniać sygnał albo zachowywać się jak szybki klucz elektroniczny.
| Wyprowadzenie | Rola | Co to znaczy w układzie |
|---|---|---|
| Emiter | Źródło nośników | Stąd „rusza” prąd sterowany przez tranzystor. |
| Baza | Sterowanie | Niewielki prąd bazy decyduje o przepływie większego prądu kolektora. |
| Kolektor | Zbieranie nośników | To wyprowadzenie, przez które płynie główny prąd obciążenia. |
Warto też nie mylić terminów. Powyższy opis dotyczy tranzystora bipolarnego, bo właśnie tam występują emiter, baza i kolektor. W MOSFET-ach masz już inne nazwy wyprowadzeń, więc tych pojęć nie wolno przenosić jeden do jednego. Z tego rozróżnienia wynika też różnica między NPN i PNP, a tam od razu widać, dlaczego polaryzacja ma tak duże znaczenie.
NPN i PNP działają podobnie, ale steruje się nimi odwrotnie
Najczęściej spotkasz dwa warianty tranzystora bipolarnego: NPN i PNP. Z punktu widzenia funkcji elektrod są podobne, ale sposób ich spolaryzowania jest odwrócony. W NPN baza musi być wyżej od emitera, a w PNP baza musi być niżej od emitera. W praktyce właśnie od tego zależy, czy tranzystor się otworzy, czy pozostanie zamknięty.
| Cecha | NPN | PNP |
|---|---|---|
| Typowe położenie emitera | Zwykle przy masie układu | Zwykle przy dodatnim zasilaniu |
| Napięcie baza-emiter | Baza wyższa od emitera o około 0,6-0,7 V | Baza niższa od emitera o podobną wartość |
| Najczęstsze użycie | Klucz niskostronny, wzmacniacz, sterowanie przekaźnikiem | Klucz wysokostronny, proste odwrócone sterowanie |
| Intuicja działania | Prąd bazy uruchamia większy prąd kolektora | Prąd bazy działa odwrotnie niż w NPN |
W krzemowym tranzystorze bipolarnym złącze baza-emiter zwykle zaczyna przewodzić przy około 0,6-0,7 V, ale nie traktuję tego jak magicznej granicy. To po prostu praktyczna wskazówka, która pomaga zrozumieć, dlaczego tranzystor nie reaguje na bardzo małe napięcia sterujące. Przy pracy jako klucz ważne jest też to, że tranzystor nie jest idealnym przełącznikiem, więc zawsze pojawia się pewien spadek napięcia i strata mocy.
W układach hobbystycznych najczęściej stosuje się NPN jako prosty przełącznik po stronie masy. PNP bywa wygodniejszy wtedy, gdy trzeba sterować od strony plusa, ale wymaga trochę innego myślenia o polaryzacji. To właśnie na tym etapie najczęściej pojawiają się pomyłki, dlatego w następnym kroku warto przejść od teorii do rozpoznawania wyprowadzeń w realnym elemencie.
Jak rozpoznać wyprowadzenia w praktyce
Ja przy pierwszym uruchomieniu nie ufam obudowie ani pamięci z poprzedniego projektu. Najpewniejsza metoda to datasheet, bo tam producent pokazuje zarówno funkcję, jak i kolejność nóżek dla konkretnej obudowy. To ważne, bo kolejność wyprowadzeń w TO-92, TO-220 czy SOT-23 może być różna, nawet jeśli sam tranzystor wygląda znajomo.

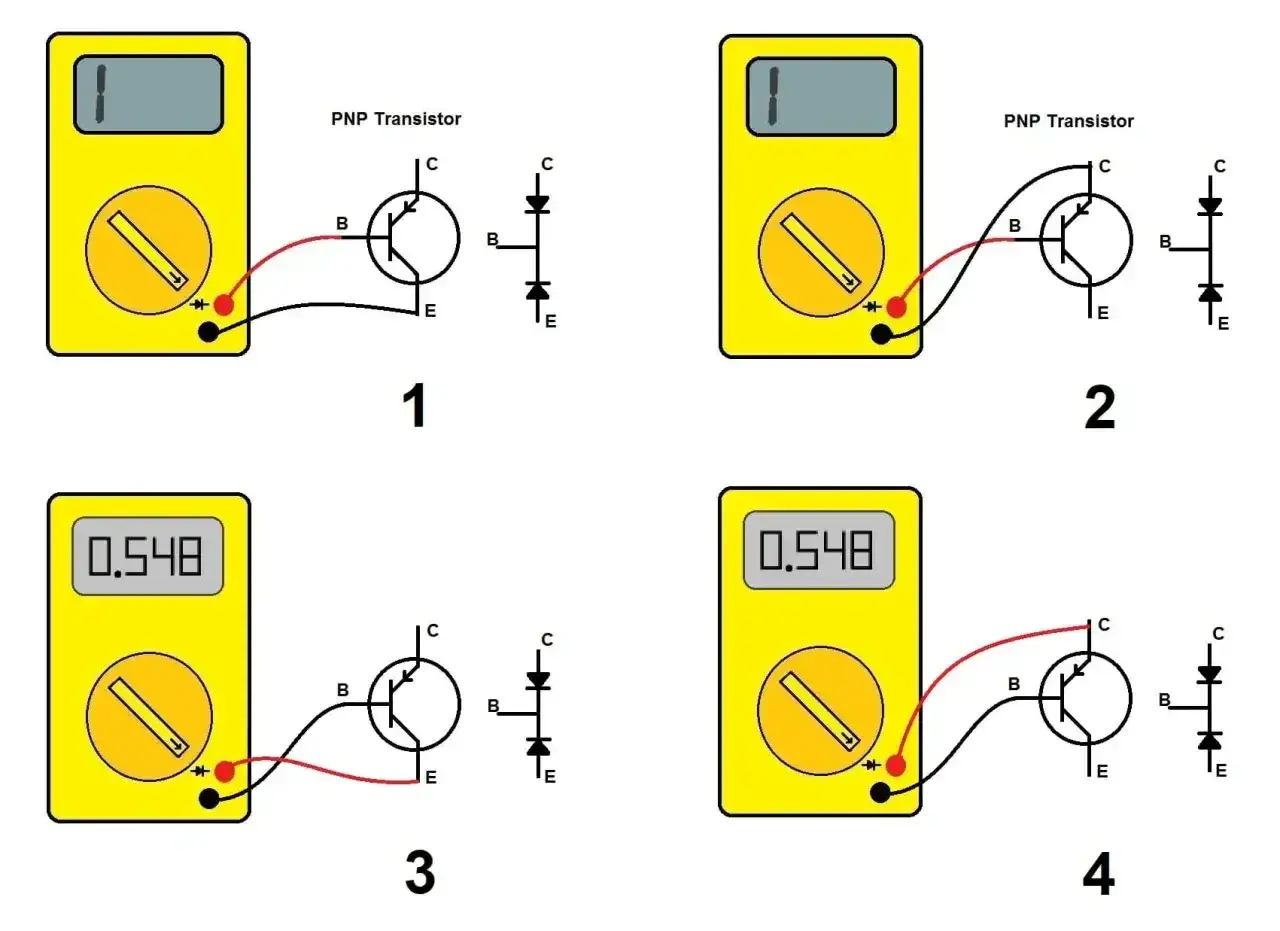

Gdy nie mam od ręki dokumentacji, robię prostą weryfikację multimetrm w trybie testu diody. W tranzystorze bipolarnym baza zachowuje się jak punkt wspólny dla dwóch złącz, więc miernik zwykle pokaże przewodzenie między bazą a emiterem oraz bazą a kolektorem w jednym kierunku, a w drugim nie. To nie zastępuje dokumentacji, ale pozwala szybko odsiać błędnie opisane elementy.
- Sprawdź symbol tranzystora na schemacie i zobacz, gdzie jest strzałka na emiterze.
- Otwórz kartę katalogową dokładnie tego modelu, który masz w ręku.
- Porównaj obudowę z rysunkiem producenta, bo numeracja nóżek bywa różna.
- Jeśli mierzysz multimetrm, najlepiej wyjmij element z układu albo odlutuj przynajmniej jedną końcówkę.
W teście diody szukam prostego wzorca: dwa połączenia „z bazą”, brak zwarcia kolektor-emiter i podobny spadek napięcia dla obu złącz baza-emiter oraz baza-kolektor. Jeśli wyniki są dziwne, najpierw podejrzewam pomiar w układzie, a dopiero później sam element. Taki porządek oszczędza najwięcej czasu, zwłaszcza gdy płytka ma już dużo innych połączeń.
Rozpoznanie wyprowadzeń to dopiero połowa sukcesu. Równie ważne jest to, czego nie robić, bo właśnie tam najłatwiej o uszkodzenie tranzystora albo całego stopnia sterującego.
Najczęstsze błędy przy podłączaniu tranzystora
Najbardziej kosztowny błąd to założenie, że emiter i kolektor można zamienić bez konsekwencji. W tranzystorze bipolarnym nie są symetryczne, więc zamiana często kończy się dużym spadkiem wzmocnienia, złym działaniem układu albo całkowitym brakiem przewodzenia. W praktyce to jeden z powodów, dla których układ „na stole” działa, a po wlutowaniu przestaje odpowiadać.
| Objaw | Najczęstsza przyczyna | Co sprawdzić od razu |
|---|---|---|
| Układ nie włącza obciążenia | Pomylenie bazy z kolektorem lub emiterem | Pinout w datasheet i polaryzację złącza baza-emiter |
| Tranzystor grzeje się mocno | Brak rezystora w bazie albo zbyt duży prąd obciążenia | Prąd bazy, prąd kolektora i spadek napięcia na tranzystorze |
| Pomiar miernikiem daje sprzeczne wyniki | Element jest wlutowany w układ | Wylutuj tranzystor lub odizoluj jedną nóżkę |
| Układ działa tylko czasami | Za słabe sterowanie bazy lub błędna polaryzacja PNP/NPN | Kierunek sterowania, napięcie na bazie i rezystor ograniczający |
Drugim klasycznym błędem jest brak rezystora w bazie. Baza nie jest wejściem „na sztywno”, tylko złączem, które trzeba kontrolować prądowo. Bez ograniczenia łatwo przeciążyć tranzystor sterujący albo samą końcówkę mikrokontrolera. Trzeci problem to kopiowanie pinoutu z internetu bez sprawdzenia konkretnego modelu. To szczególnie zdradliwe przy elementach wyglądających niemal identycznie.
Najkrócej mówiąc, nie zakładaj, że każdy mały tranzystor w takiej samej obudowie zachowuje się identycznie. Zawsze sprawdzam dokumentację, a dopiero później lutuję. To proste nawyki, ale właśnie one odróżniają szybki prototyp od układu, który działa stabilnie.
Co zapamiętać przed montażem nowego układu
Jeśli mam zostawić jedną praktyczną regułę, brzmi ona tak: baza steruje, emiter dostarcza, kolektor odbiera. To wystarcza, żeby nie pomylić logiki pracy tranzystora bipolarnego w większości prostych projektów. Druga reguła jest równie ważna: pinout sprawdza się zawsze dla konkretnego modelu, a nie „z pamięci” dla całej rodziny elementów.
Przy pierwszym montażu pilnuję jeszcze jednej rzeczy. Jeśli układ ma pracować jako klucz, tranzystor powinien wejść w nasycenie albo w stan odcięcia, a nie kręcić się gdzieś pomiędzy. Właśnie ten środek skali zwykle powoduje niepotrzebne grzanie i niepewne działanie. W praktyce oznacza to dobór odpowiedniego rezystora bazy, sprawdzenie prądu obciążenia i ocenę, czy wybrany tranzystor ma wystarczający zapas.
Warto też pamiętać, że w innych rodzinach tranzystorów nazwy wyprowadzeń są inne, więc nie przenoszę odruchowo zasad z BJT na MOSFET. Kiedy ten szczegół jest jasny, schemat przestaje wyglądać jak zbiór przypadkowych kresek, a zaczyna być czytelną instrukcją działania całego układu. I dokładnie do tego sprowadza się dobra znajomość wyprowadzeń tranzystora.
