W elektrochemii i elektronice znak katody nie jest stały, więc jedno proste „plus” albo „minus” potrafi wprowadzić w błąd. W tym artykule wyjaśniam, kiedy katoda jest dodatnia, kiedy ujemna, jak odróżnić ją od anody i dlaczego w baterii, podczas ładowania akumulatora oraz w diodzie LED obowiązują trochę inne zasady.
Najkrótsza odpowiedź brzmi, że znak katody zależy od układu
- W ogniwie galwanicznym katoda jest zwykle dodatnia, bo zachodzi na niej redukcja.
- W elektrolizie katoda jest ujemna, ponieważ zewnętrzne źródło wymusza dopływ elektronów.
- W akumulatorze znak katody zmienia się zależnie od tego, czy układ się ładuje, czy rozładowuje.
- W elektronice, na przykład przy diodach i LED, katodę rozpoznaje się po kierunku przewodzenia, a nie po jednym uniwersalnym znaku.
- Najbezpieczniej pamiętać nie „plus czy minus”, tylko to, że katoda jest miejscem redukcji.
Katoda nie ma jednego stałego znaku
Ja zawsze zaczynam od jednej zasady: katoda to elektroda, na której zachodzi redukcja, czyli przyjmowanie elektronów. To właśnie ten proces jest stały, a znak elektryczny zależy od rodzaju układu. W praktyce oznacza to, że samo pytanie o „plus” albo „minus” bez kontekstu bywa po prostu zbyt uproszczone.
To rozróżnienie jest ważne, bo w języku potocznym często miesza się trzy różne światy: ogniwa galwaniczne, elektrolizę i elektronikę półprzewodnikową. W każdym z nich katoda pozostaje katodą, ale jej potencjał nie musi być taki sam. Najwięcej pomyłek bierze się właśnie stąd, że ludzie próbują stosować jedną regułę do wszystkich układów naraz.
Jeśli chcesz myśleć technicznie, lepiej zapamiętać prosty duet: anoda to utlenianie, katoda to redukcja. Znak elektrody jest już tylko konsekwencją konkretnej sytuacji elektrycznej. To prowadzi prosto do pytania, dlaczego ten sam element raz ma plus, a raz minus.
Dlaczego w elektrochemii znak zmienia się w zależności od pracy układu

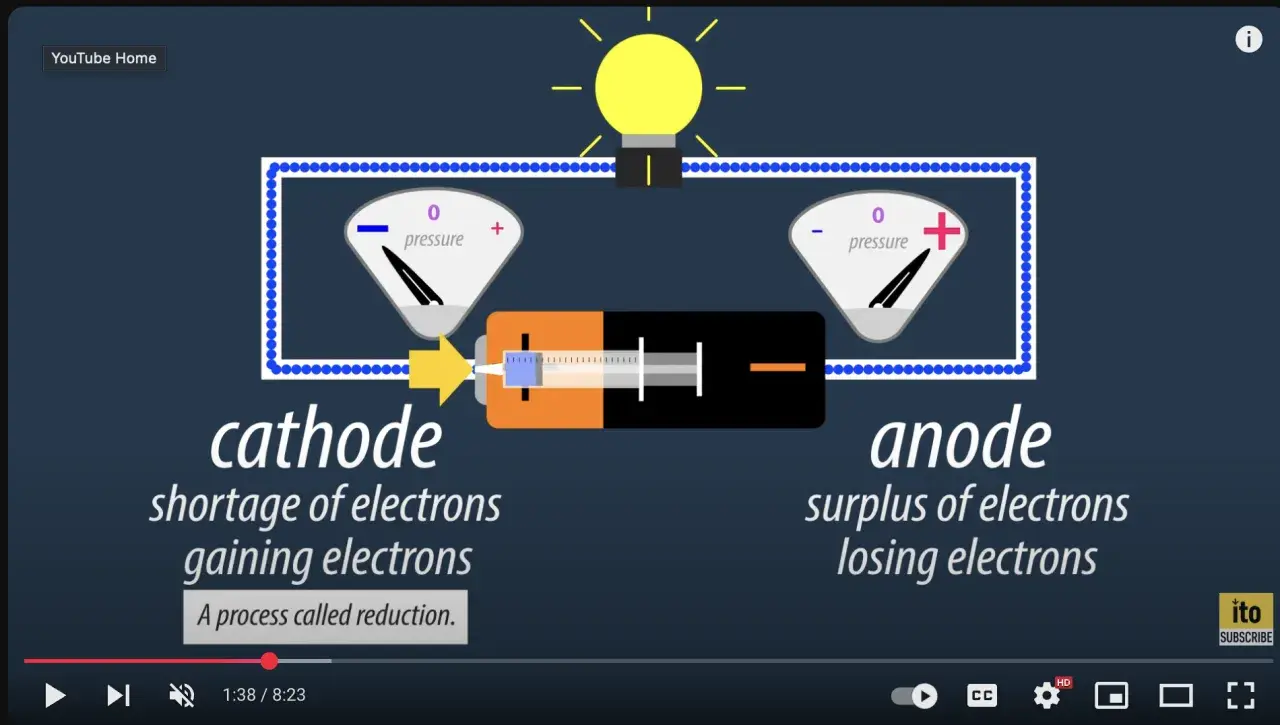

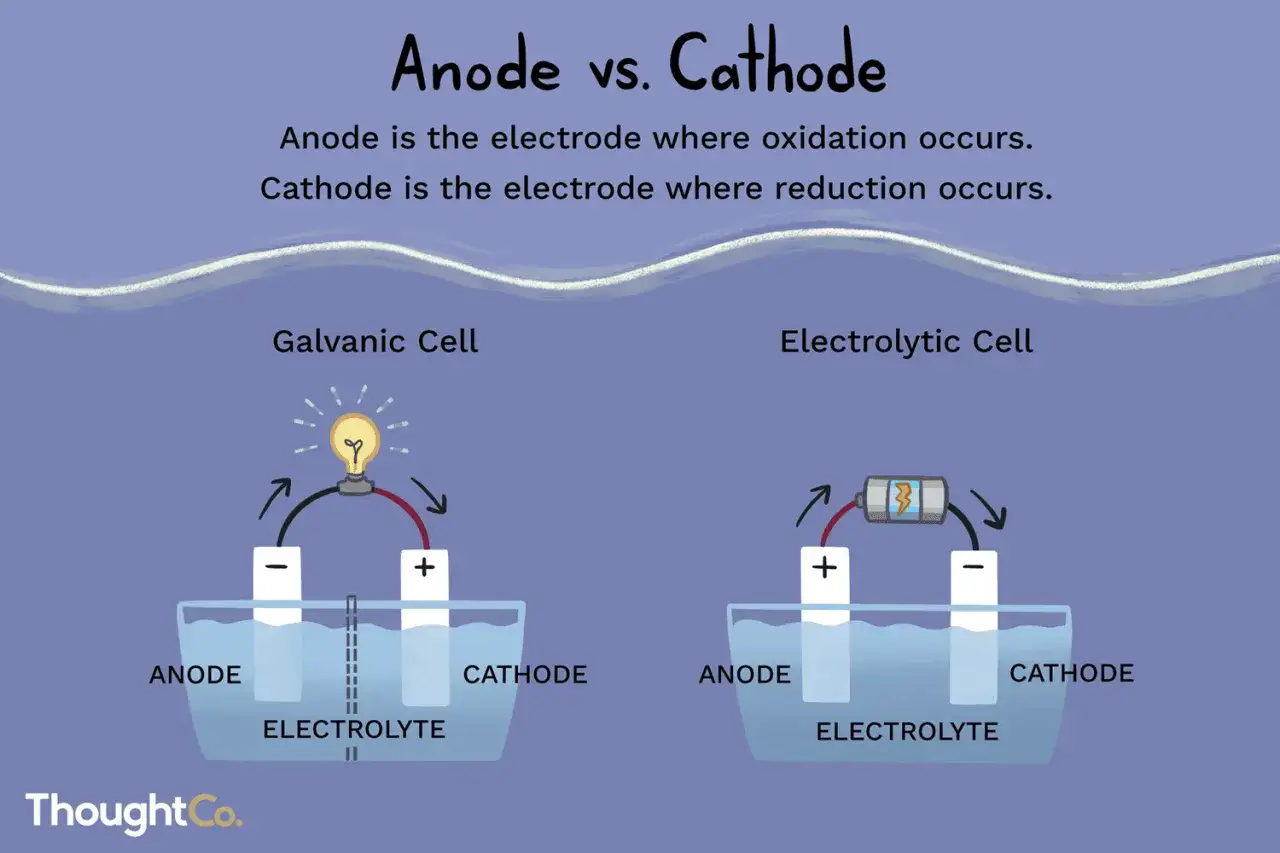

W ogniwie galwanicznym, czyli takim, które samo wytwarza napięcie, katoda jest dodatnia. Dlaczego? Bo elektronów jest tam akurat „chętniej przyjmowanych” niż oddawanych, a proces redukcji zachodzi samorzutnie. W takim układzie anoda oddaje elektrony do obwodu zewnętrznego, a katoda je odbiera.
W elektrolizie sytuacja się odwraca. Zewnętrzne źródło napięcia wymusza przepływ elektronów i reakcję chemiczną, która sama z siebie by nie zaszła. Katoda staje się wtedy ujemna, bo to do niej doprowadzane są elektrony. To dlatego w praktyce ktoś, kto zapamiętał tylko „katoda = plus”, bardzo szybko gubi się przy ładowaniu akumulatora albo przy rozkładzie związków chemicznych.
Najprościej ująć to tak: znak elektrody wynika z kierunku przepływu elektronów i z tego, czy układ sam daje energię, czy ją pobiera. To nie jest detal teoretyczny. W serwisie, przy projektowaniu lub diagnozie układów, taka pomyłka oznacza błędne podłączenie i realne ryzyko uszkodzenia elementu. Z tego powodu warto przejść od teorii do praktycznej identyfikacji elektrod.
Jak rozpoznać katodę bez zgadywania
W praktyce nie zgaduję na podstawie samego „plusa” albo „minusa”. Patrzę na rodzaj układu, kierunek reakcji i dokumentację elementu. To najszybsza droga, żeby nie popełnić prostego błędu, który potem kosztuje czas i nerwy.
| Układ | Katoda | Co się na niej dzieje | Jak to czytać w praktyce |
|---|---|---|---|
| Ogniwo galwaniczne | Plus | Redukcja, dopływ elektronów | Układ sam wytwarza napięcie, jak klasyczna bateria podczas rozładowania |
| Elektroliza | Minus | Redukcja wymuszona z zewnątrz | Zasilacz „wciska” elektrony do układu |
| Akumulator podczas rozładowania | Plus | Oddawanie energii do obwodu | Pracuje jak źródło napięcia |
| Akumulator podczas ładowania | Minus | Przyjmowanie elektronów | Zachowuje się jak układ elektrolityczny |
| Dioda lub LED | Strona oznaczona jako katoda | Przewodzenie w odpowiednim kierunku | Patrz na oznaczenie obudowy, długość wyprowadzeń lub dokumentację |
W elektronice, zwłaszcza przy diodach, ważne jest jeszcze jedno: katoda nie oznacza tu „elektrody z definicji elektrochemicznej” w sensie laboratoryjnym, tylko stronę elementu, która ma działać w określonym kierunku przepływu prądu. Dla początkujących to bywa mylące, ale praktycznie wystarczy jedna zasada: w LED prąd ma płynąć od anody do katody, a sama dioda ma być podłączona zgodnie z oznaczeniem producenta. To prowadzi do kolejnego problemu, czyli najczęstszych pułapek.
Najczęstsze pułapki w elektronice i bateriach
Największy błąd, jaki obserwuję, to próba zapamiętania katody jako „zawsze minusa” albo „zawsze plusa”. Taka reguła działa tylko w części przypadków i dokładnie wtedy, kiedy przestajesz jej ufać, pojawia się pomyłka. Lepiej opierać się na funkcji elektrody niż na jednym skrócie myślowym.
Mylenie baterii z akumulatorem
Bateria podczas rozładowania zachowuje się jak źródło energii, więc katoda jest dodatnia. Akumulator przy ładowaniu wchodzi w tryb wymuszony z zewnątrz i wtedy katoda ma znak ujemny. To bardzo częsty punkt potknięcia, bo ludzie zapamiętują tylko jedno zachowanie z jednej sytuacji i przenoszą je na wszystko inne.
Traktowanie diody jak ogniwa chemicznego
Dioda LED ma katodę i anodę, ale nie dlatego, że zachodzi tam klasyczna reakcja elektrochemiczna. W praktyce interesuje nas kierunek przewodzenia i zgodność z biegunowością zasilania. Dłuższa nóżka LED, oznaczenie na obudowie lub karta katalogowa są tutaj bardziej użyteczne niż próba zgadywania na podstawie samego słowa „katoda”.
Przeczytaj również: Rezystywność - czym jest, jak ją liczyć i jak unikać błędów?
Ignorowanie kierunku reakcji
Jeśli ktoś patrzy wyłącznie na napięcie, a pomija to, czy układ sam generuje energię, czy jest nią zasilany, bardzo łatwo myli elektrody. Ja wolę myśleć o dwóch pytaniach: gdzie zachodzi redukcja i kto dostarcza energię do układu. Te dwa pytania rozwiązują większość problemów szybciej niż uczenie się kolejnych wyjątków na pamięć.
Gdy te pułapki są już jasne, zostaje ostatni krok: przełożyć teorię na prostą regułę, którą da się stosować przy pracy z elektroniką i układami elektrochemicznymi na co dzień.
Jedna reguła, która naprawdę pomaga przy pracy z układami
Jeżeli mam zostawić jedną praktyczną zasadę, to brzmi ona tak: najpierw ustal proces, potem znak elektrody. Najpierw sprawdzasz, czy układ pracuje sam jako źródło energii, czy jest zasilany z zewnątrz. Dopiero później przypisujesz plus lub minus do katody.
To podejście jest szczególnie przydatne przy akumulatorach, prostych eksperymentach z elektrolizą i przy montażu diod LED. W każdym z tych przypadków nazwa elektrody ma sens tylko wtedy, gdy wiążesz ją z rzeczywistą funkcją w obwodzie. Dzięki temu nie uczysz się niepewnej regułki, tylko rozumiesz układ.
W serwisie i przy projektowaniu robi to dużą różnicę. Zamiast pytać „czy katoda to plus czy minus”, szybciej zadać sobie pytanie: jaki to typ układu i gdzie zachodzi redukcja. Taki sposób myślenia jest odporny na wyjątki, a właśnie to w elektronice liczy się najbardziej.
Co warto zapamiętać przy pracy z diodami, akumulatorami i elektrolizą
Najkrócej: katoda nie ma jednego, wiecznie tego samego znaku. W ogniwie galwanicznym jest dodatnia, w elektrolizie ujemna, a w akumulatorze jej biegunowość zależy od tego, czy układ oddaje energię, czy ją przyjmuje. To nie jest sprzeczność, tylko konsekwencja tego, że nazwa elektrody opisuje proces chemiczny, a nie stały kolor przewodu.
Jeśli pracujesz z elektroniką, trzy rzeczy oszczędzają najwięcej czasu: sprawdzenie typu układu, odczytanie oznaczeń elementu i szybkie przypomnienie sobie, że katoda oznacza redukcję. Reszta to już dopasowanie znaku do konkretnej sytuacji. Tę zasadę da się zastosować zarówno w prostym układzie z LED, jak i w bardziej złożonej analizie ogniwa czy ładowania akumulatora.
W praktyce właśnie to rozróżnienie jest ważniejsze niż mechaniczne zapamiętywanie jednego hasła. Gdy rozumiesz, skąd bierze się znak elektrody, znacznie łatwiej czytasz schematy, diagnozujesz układy i unikasz błędów przy podłączaniu elementów.
