Różnica między układem monostabilnym a bistabilnym sprowadza się do jednego pytania: co dzieje się po zaniku impulsu sterującego. W elektronice to nie jest drobiazg, bo od tego zależą pobór energii, sposób sterowania, zachowanie po awarii zasilania i to, czy układ ma sam wracać do stanu wyjściowego, czy zapamiętywać ostatnią pozycję. Poniżej rozbieram ten temat na proste zasady, praktyczne przykłady i decyzje, które naprawdę mają znaczenie przy projektowaniu lub zakupie podzespołów.

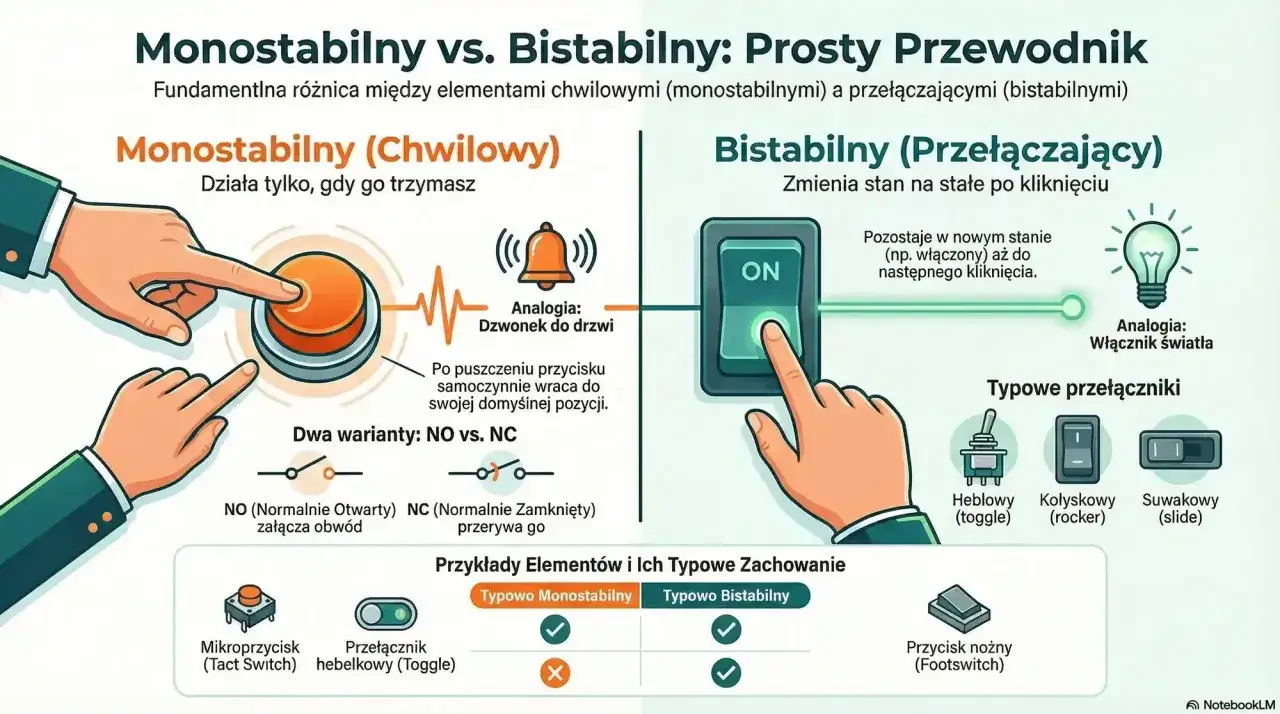

Najkrócej: jeden wraca sam, drugi pamięta stan
- Monostabilny ma jeden stan stabilny i po impulsie wraca do pozycji spoczynkowej.
- Bistabilny ma dwa stany stabilne i pozostaje w ostatnim ustawieniu bez ciągłego zasilania.
- W timerach monostabilnych chodzi zwykle o pojedynczy impuls, a w bistabilnych o pamięć stanu.
- Przekaźnik monostabilny trzyma pozycję tylko wtedy, gdy cewka jest zasilana, a bistabilny utrzymuje ją po krótkim impulsie.
- Jeśli liczy się bezpieczeństwo i powrót do stanu domyślnego, częściej wygrywa monostabilny.
- Jeśli ważna jest oszczędność energii i zapamiętanie pozycji, zwykle lepszy jest bistabilny.
Monostabilny a bistabilny w praktyce
Ja rozróżniam te dwa typy bardzo prosto: monostabilny ma jeden „naturalny” stan i potrzebuje impulsu tylko na chwilę, a bistabilny potrafi zostać w jednym z dwóch stanów bez ciągłego podtrzymania. To brzmi teoretycznie, ale w praktyce przekłada się na zupełnie inne zastosowania.
W układach monostabilnych sygnał wyzwalający uruchamia reakcję, która trwa określony czas albo kończy się po ustaniu bodźca. W układach bistabilnych impuls zwykle tylko przełącza stan z jednego na drugi. Dlatego pierwszy typ traktuję jak „automat z powrotem do domu”, a drugi jak „pamięć ostatniego wyboru”.
To rozróżnienie dotyczy zarówno elektroniki cyfrowej, jak i przekaźników czy prostych modułów sterujących. I właśnie dlatego temat jest praktyczny, a nie akademicki. Dalej pokazuję, jak to wygląda w konkretnych obwodach i na co uważać przy wyborze.
Jak działają te układy i kiedy impuls zmienia tylko chwilę
W dobrze zaprojektowanym układzie monostabilnym impuls wejściowy wywołuje pojedynczą, kontrolowaną reakcję. W typowym timerze 555 taki impuls zamienia się w odmierzony czas, a długość impulsu wyjściowego zależy od elementów RC. W dokumentacji TI dla 555 podawany jest klasyczny wzór t = 1,1 RC, co dobrze pokazuje, że tu liczy się precyzyjne dobranie rezystora i kondensatora, a nie „na oko”.
Układ monostabilny wraca do stanu spoczynkowego
W praktyce oznacza to, że po zakończeniu odliczania albo po zniknięciu sygnału wyzwalającego układ sam wraca do stanu wyjściowego. Taki mechanizm świetnie działa w generatorach pojedynczych impulsów, opóźnionym załączaniu, prostych układach czasowych i filtracji krótkich zakłóceń. Jeśli chcę, by urządzenie po prostu „zrobiło swoje i odpuściło”, to właśnie ten typ zwykle wybieram.
Przeczytaj również: Jak obliczyć opór elektryczny - Poznaj wzory i unikaj błędów?
Układ bistabilny pamięta ostatnią pozycję
W bistabilnym sytuacja jest inna: impuls nie ma uruchomić tylko chwilowej reakcji, ale przełączyć stan na drugi i zostawić go tam aż do kolejnego polecenia. W cyfrowej logice taki układ zachowuje się jak podstawowa komórka pamięci, a w świecie przekaźników jako tzw. latching relay, czyli przekaźnik zatrzaskowy. To rozwiązanie ma sens wszędzie tam, gdzie stan ma zostać zachowany także po zaniku zasilania albo gdzie nie chcę stale zasilać cewki.
Przy przekaźnikach różnica jest bardzo konkretna: monostabilny trzyma styk tylko wtedy, gdy cewka jest pobudzona, a bistabilny zmienia pozycję krótkim impulsem i pozostaje w niej bez ciągłego prądu. To właśnie dlatego bistabilne wersje zwykle mniej się grzeją i lepiej nadają się do oszczędzania energii.
Porównanie, które naprawdę ułatwia wybór
Jeśli patrzę na projekt bez zbędnej teorii, porównuję te dwa typy w pięciu punktach: stan spoczynkowy, pobór energii, zachowanie po zaniku sygnału, zastosowanie i odporność na błędy sterowania. Tabela poniżej pokazuje to wprost.
| Cecha | Monostabilny | Bistabilny |
|---|---|---|
| Stany stabilne | Jeden stan stabilny | Dwa stany stabilne |
| Zachowanie po impulsie | Wraca do stanu domyślnego | Pozostaje w ostatnim stanie |
| Pobór energii | Najczęściej większy, gdy trzeba podtrzymać stan | Zwykle bardzo mały, bo prąd potrzebny jest tylko do przełączenia |
| Po zaniku zasilania | Zwykle wraca do pozycji spoczynkowej | Może zachować ostatni stan, zależnie od konstrukcji |
| Typowe zastosowanie | Timery, opóźnienia, impulsy, automatyczny powrót | Pamięć stanu, sterowanie impulsowe, oszczędzanie energii |
| Największa zaleta | Przewidywalny powrót do stanu bezpiecznego | Brak potrzeby ciągłego podtrzymania |
| Największe ograniczenie | Wymaga energii lub sygnału podtrzymania | Wymaga pewnego impulsu sterującego i poprawnej logiki resetu |
W tej tabeli najważniejsze jest dla mnie nie to, który typ „jest lepszy”, tylko jakie zachowanie ma być domyślne. To jedno pytanie zwykle od razu zawęża wybór do właściwej klasy układu.
Kiedy wybrać jeden, a kiedy drugi typ
Jeżeli projekt ma wracać do określonego stanu po zaniku sygnału, bez dyskusji wybieram monostabilny. Dobrze sprawdza się w prostych czasówkach, w układach opóźniających reakcję oraz tam, gdzie stan spoczynkowy ma być bezpieczny z definicji. To częsty wybór w automatyce i sterowaniu, bo przewidywalność wygrywa z elegancką oszczędnością energii.
Bistabilny ma sens wtedy, gdy pamięć stanu jest ważniejsza niż ciągłe podtrzymanie. W praktyce dotyczy to oświetlenia, prostych systemów sterowania, układów bateryjnych i rozwiązań, w których nie chcę stale zasilać cewki lub logiki tylko po to, by utrzymać pozycję. W takich przypadkach oszczędność energii nie jest dodatkiem, tylko głównym powodem wyboru.
Jeśli patrzę na przekaźniki, decyzja jest jeszcze prostsza: monostabilny bywa lepszy tam, gdzie po zaniku sterowania wszystko ma się odłączyć, a bistabilny tam, gdzie stan ma przetrwać przerwę w zasilaniu albo gdzie liczy się minimalny pobór mocy. W elektronice cyfrowej zasada jest podobna, tylko zamiast styków myślę o stanie logicznym i pamięci jednego bitu.
- Wybierz monostabilny, gdy układ ma sam wracać do punktu wyjścia.
- Wybierz bistabilny, gdy stan ma zostać zapamiętany bez ciągłego zasilania.
- Wybierz monostabilny, gdy ważny jest tryb bezpieczny po awarii.
- Wybierz bistabilny, gdy liczy się niski pobór energii i mniej ciepła.
To właśnie ten zestaw kryteriów najszybciej prowadzi do trafnej decyzji, a dalej trzeba już tylko uważać na kilka typowych pułapek projektowych.
Najczęstsze błędy przy projektowaniu i zakupie
Najczęstszy błąd widzę wtedy, gdy ktoś traktuje oba typy jak zamienne nazwy tego samego elementu. To prowadzi do złego doboru zasilania, sterowania i oczekiwanego zachowania po zaniku napięcia. W elektronice detal robi różnicę, a tutaj ta różnica potrafi zatrzymać cały projekt.
- Mylenie funkcji z nazwą - przekaźnik bistabilny nie zachowuje się jak zwykły monostabilny, tylko dlatego, że oba są „przełączające”.
- Ignorowanie zachowania po zaniku zasilania - w systemach bezpieczeństwa to kluczowa sprawa, nie dodatek.
- Brak pewnego impulsu sterującego - bistabilny musi dostać odpowiedni sygnał, inaczej nie przełączy się stabilnie.
- Założenie, że każdy układ monostabilny jest tylko timerem - to szersza kategoria, obejmująca też inne elementy impulsowe.
- Pomijanie poboru prądu cewek - w monostabilnych przekaźnikach ciągłe podtrzymanie może znacząco zwiększyć zużycie energii i ciepło.
- Brak ochrony przed drganiami styków i zakłóceniami - przy przyciskach i wejściach sterujących łatwo o wielokrotne, niechciane przełączenia.
W takich projektach najbardziej cenię prostą zasadę: najpierw sprawdzam, co ma się stać po awarii, a dopiero potem patrzę na cenę, wymiary i pozostałe parametry. To oszczędza więcej czasu niż analizowanie samego katalogu.
Co sprawdzam przed decyzją, żeby nie kupić złego wariantu
Zanim zamówię konkretny przekaźnik, moduł albo układ czasowy, zadaję sobie cztery pytania. Dzięki temu szybko odróżniam element, który tylko „pasuje z opisu”, od takiego, który naprawdę pasuje do zadania.
- Czy po zaniku zasilania stan ma się zmienić, czy zostać zachowany?
- Czy sterowanie ma być impulsowe, czy sygnał ma podtrzymywać działanie?
- Czy ważniejsza jest oszczędność energii, czy bezpieczny powrót do stanu domyślnego?
- Czy projekt wymaga prostego timera, czy elementu pamiętającego ostatnią pozycję?
Jeżeli odpowiadam sobie uczciwie na te cztery punkty, wybór między układem monostabilnym i bistabilnym zwykle staje się oczywisty. I właśnie o to chodzi: nie o to, by pamiętać definicję, tylko by dobrać rozwiązanie, które zachowa się dokładnie tak, jak tego potrzebuje urządzenie.
