Metalowa obudowa potrafi zrobić więcej niż tylko chronić elektronikę mechanicznie. Dobrze zaprojektowane ekranowanie ogranicza zakłócenia, odcina niechciane sygnały radiowe i poprawia stabilność pracy urządzeń, od prostych modułów po sprzęt pomiarowy. W tym artykule pokazuję, jak działa osłona Faradaya, gdzie daje realną korzyść, jakie ma ograniczenia i jak ocenić, czy w danym projekcie rzeczywiście ma sens.
Najważniejsze fakty o ekranowaniu elektromagnetycznym
- Skuteczność zależy bardziej od ciągłości obudowy niż od samej grubości metalu.
- Małe otwory i szczeliny mają znaczenie - im wyższa częstotliwość, tym łatwiej sygnał przecieka przez nieszczelności.
- Uziemienie bywa przydatne, ale nie zawsze jest warunkiem działania; najpierw liczy się przewodząca, zamknięta powłoka.
- Najlepiej tłumione są zakłócenia elektryczne i radiowe, a trudniej zatrzymać pola magnetyczne o niskiej częstotliwości.
- W elektronice ekranowanie stosuje się w obudowach, kablach, laboratoriach EMC i torbach RF.
Jak działa klatka Faradaya w praktyce
Najprościej mówiąc, przewodząca obudowa „układa” ładunki tak, aby zewnętrzne pole elektryczne nie przenikało do środka. W praktyce oznacza to, że elektronika schowana w środku widzi znacznie mniej zakłóceń, a sygnały radiowe mają trudniejszą drogę do wnętrza lub na zewnątrz. To właśnie dlatego metalowa obudowa, szczelna siatka albo ekranowany pokój potrafią tak skutecznie zmienić warunki pracy układu.
Ja patrzę na to przede wszystkim jak na narzędzie do kontroli środowiska elektromagnetycznego. Nie chodzi o „magiczny metal”, tylko o przewodzącą powierzchnię, ciągłość połączeń i odpowiedni dobór materiału do częstotliwości zakłóceń. Dla wysokich częstotliwości liczy się nawet drobiazg: szpara, przepust, śruba, źle poprowadzony kabel.
Warto też pamiętać o pojęciu EMI i RFI. EMI to zakłócenia elektromagnetyczne, a RFI to ich radiowa odmiana - oba zjawiska mogą rozstrajać pomiary, powodować reset urządzenia albo obniżać jakość transmisji. Kiedy rozumie się ten mechanizm, łatwiej odróżnić prawdziwe ekranowanie od zwykłej metalowej puszki.
Ta zasada brzmi prosto, ale dopiero w realnym projekcie widać, gdzie osłona naprawdę pomaga, a gdzie staje się tylko teoretycznym dodatkiem.
Gdzie w elektronice daje realny efekt
W sprzęcie elektronicznym ekranowanie pojawia się częściej, niż wielu osobom się wydaje. Najbardziej oczywisty przykład to obudowy urządzeń, ale równie ważne są kable, złącza, stanowiska testowe i przestrzenie pomiarowe. W praktyce osłona Faradaya pomaga tam, gdzie trzeba ograniczyć wpływ otoczenia albo zatrzymać sygnał wewnątrz układu.
- Laboratoria EMC i testy zgodności - tu ekranowanie pozwala sprawdzić, jak urządzenie zachowuje się w kontrolowanych warunkach bez przypadkowych zakłóceń.
- Wrażliwe moduły radiowe - odbiorniki, przetworniki, układy RF i systemy pomiarowe lubią spokojne środowisko, bo nawet drobny szum potrafi zmienić wynik.
- Elektronika samochodowa i przemysłowa - sterowniki pracują blisko silników, przetwornic i przewodów mocy, więc separacja od EMI ma duże znaczenie.
- Torby i koperty ekranowane - przydają się do ochrony kart RFID, telefonów lub nośników danych przed odczytem bez kontaktu.
- Kuchnia mikrofalowa - jej okienko i komora to dobry przykład praktycznego, choć nieidealnego, ekranowania z siatką o małych oczkach.
W tych zastosowaniach nie chodzi o efekt „zero sygnału”, tylko o takie osłabienie pola, które realnie poprawia działanie urządzenia. Z tego powodu następny krok jest równie ważny jak sam pomysł na ekran: trzeba wiedzieć, czego ta osłona nie załatwia.
Czego nie zatrzyma i kiedy zawodzi
Nawet dobrze wykonana osłona ma granice. Najczęstsze nieporozumienie polega na tym, że każdą metalową obudowę traktuje się jak rozwiązanie uniwersalne. Tymczasem zwykły ekran świetnie radzi sobie z polami elektrycznymi i falami radiowymi, ale gorzej z niskoczęstotliwościowymi polami magnetycznymi.
Jeśli źródło zakłóceń pracuje w niskich częstotliwościach, sama blacha może nie wystarczyć. Wtedy w grę wchodzą materiały o dużej przenikalności magnetycznej, na przykład mu-metal - to stop zaprojektowany tak, by prowadzić linie pola magnetycznego i zmniejszać jego wpływ wewnątrz osłony. To zupełnie inny przypadek niż klasyczne ekranowanie RF.

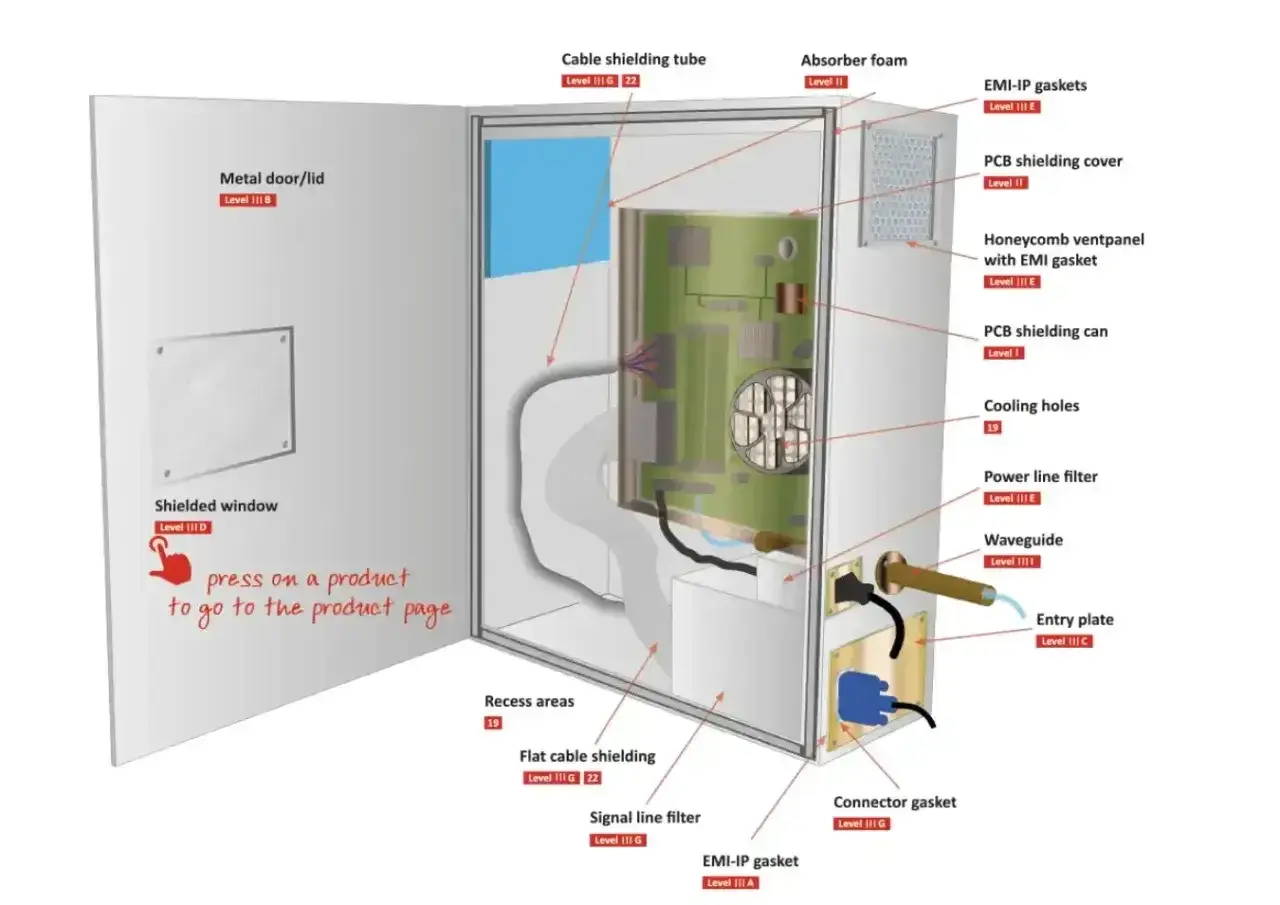

Drugim słabym punktem są przerwy konstrukcyjne. Drzwi, szczeliny montażowe, wentylacja, przepusty kablowe i źle ekranowane złącza mogą zniweczyć sporą część efektu. Ja zwykle sprawdzam najpierw właśnie te miejsca, bo tam najłatwiej „ucieka” skuteczność całego projektu.
Warto też zachować ostrożność przy oczekiwaniu pełnej izolacji. Otwory w osłonie powinny być wyraźnie mniejsze od długości fali zakłócenia; praktyczna zasada mówi o rozmiarze znacznie poniżej 1/10 długości fali. Dla 2,4 GHz oznacza to otwory mniejsze niż około 1,25 cm, a dla 3,5 GHz - mniejsze niż około 8,5 mm. To nie jest gwarancja laboratoryjna, ale dobra reguła wyjściowa.
Jeśli rozumiesz te ograniczenia, dużo łatwiej dobrać właściwy materiał i nie przepłacić za ekran, który w praktyce i tak nie rozwiąże problemu.
Jak dobrać albo zbudować skuteczną osłonę
Wybór rozwiązania warto zacząć od pytania: co dokładnie chcę tłumić? Inaczej projektuje się ekran dla Wi-Fi, inaczej dla impulsów ESD, a jeszcze inaczej dla zakłóceń z przetwornicy lub silnika. Dopiero potem ma sens dobór materiału, grubości i sposobu łączenia elementów.
Najczęściej spotykam trzy podejścia: pełną metalową obudowę, siatkę metalową oraz elastyczne rozwiązania, takie jak torby RF czy ekranowane pokrowce. Każde z nich działa trochę inaczej i ma własny koszt wdrożenia.
| Rozwiązanie | Co robi najlepiej | Mocne strony | Ograniczenia |
|---|---|---|---|
| Pełna obudowa z blachy | Zakłócenia radiowe i pole elektryczne | Wysoka skuteczność, dobra trwałość | Wymaga szczelnych połączeń i przemyślanych przepustów |
| Siatka metalowa | Fale o długości większej niż oczka siatki | Lepsza wentylacja, niższa masa | Im wyższa częstotliwość, tym większe ryzyko przecieku |
| Miedź lub folia przewodząca | Lokalne ekranowanie i naprawy | Łatwo dopasować do małych obudów i prototypów | Wrażliwe na jakość montażu i uszkodzenia mechaniczne |
| Mu-metal | Problemy z niskoczęstotliwościowym polem magnetycznym | Skuteczny tam, gdzie zwykły metal przegrywa | Droższy, bardziej wymagający w obróbce |
Ja w praktyce zaczynam od trzech zasad. Po pierwsze, ciągłość przewodzącej powierzchni ma być możliwie najlepsza. Po drugie, kable powinny wchodzić do środka przez ekranowane przepusty albo filtry, bo sam przewód potrafi zachowywać się jak antena. Po trzecie, nie wolno ignorować styków mechanicznych - farba, utlenienie i niedociśnięte uszczelki przewodzące potrafią zabić efekt.
Uziemienie też warto rozumieć bez mitów. Sam efekt ekranowania nie zależy wyłącznie od tego, czy obudowa jest uziemiona. Z punktu widzenia praktyki bezpieczeństwa i odprowadzania ładunków jest to jednak często rozsądny element projektu, zwłaszcza w większych instalacjach i tam, gdzie pojawiają się wyładowania elektrostatyczne.
Po takim doborze przychodzi najważniejsze pytanie: jak sprawdzić, czy ekran naprawdę działa, zanim uzna się projekt za zamknięty?
Jak sprawdzić skuteczność bez drogich laboratoriów
Najdokładniejsze wyniki daje oczywiście pomiar w kontrolowanych warunkach, ale do wstępnej oceny nie trzeba od razu profesjonalnej komory. W wielu przypadkach wystarcza prosty test porównawczy: umieszczasz urządzenie w osłonie, zmieniasz źródło sygnału i sprawdzasz, co dzieje się z łącznością, szumem albo poziomem zakłóceń.
- Sprawdź telefon lub moduł Wi-Fi - jeśli sygnał wyraźnie słabnie, ekran prawdopodobnie działa, ale to tylko test orientacyjny.
- Użyj prostego analizatora widma lub SDR - nawet niedrogi odbiornik SDR pozwala zobaczyć, czy określone pasmo jest tłumione.
- Porównaj wyniki przed i po zamknięciu obudowy - różnica jest ważniejsza niż absolutna wartość na pasku sygnału.
- Sprawdź miejsca krytyczne - drzwi, złącza, wentylację i przewody, bo to one najczęściej psują cały efekt.
Trzeba tylko pamiętać o jednym: smartfon nie jest przyrządem pomiarowym, a sieć komórkowa potrafi przełączać pasma i nadajniki. Dlatego taki test daje sygnał „czy w ogóle działa”, a nie precyzyjny wynik w decybelach. Jeśli potrzebujesz porządnej oceny, warto sięgnąć po miernik EMC albo pomiar w laboratorium.
To prowadzi do ostatniej, bardzo praktycznej części: przed zakupem lub budową dobrze jest zatrzymać się na trzech sprawach, które najczęściej decydują o sukcesie.
Zanim kupisz albo zbudujesz ekran, sprawdź trzy rzeczy
Największy błąd, jaki widzę, to projektowanie osłony „na oko”. Lepszy efekt daje krótkie, rzeczowe przejście przez trzy pytania: co tłumię, w jakim paśmie i którędy sygnał może wejść albo wyjść. Dopiero wtedy wiadomo, czy wystarczy metalowa puszka, czy potrzebny jest bardziej dopracowany ekran.
- Jakie jest źródło zakłóceń - Wi-Fi, LTE, przetwornica, silnik, ESD czy pole magnetyczne?
- Jakie pasmo ma problem - od tego zależy materiał, grubość i wielkość otworów.
- Gdzie są najsłabsze punkty - przewody, wentylacja, drzwi, szczeliny, łączenia i złącza.
Jeśli odpowiesz na te trzy pytania uczciwie, oszczędzisz sobie wielu prób i błędów. Dobrze zaprojektowana osłona nie musi być spektakularna - ma po prostu zrobić swoje, czyli ograniczyć zakłócenia tam, gdzie naprawdę przeszkadzają. I właśnie dlatego w elektronice ekranowanie jest tak użyteczne: nie zastępuje dobrego projektu, ale potrafi go skutecznie domknąć.
