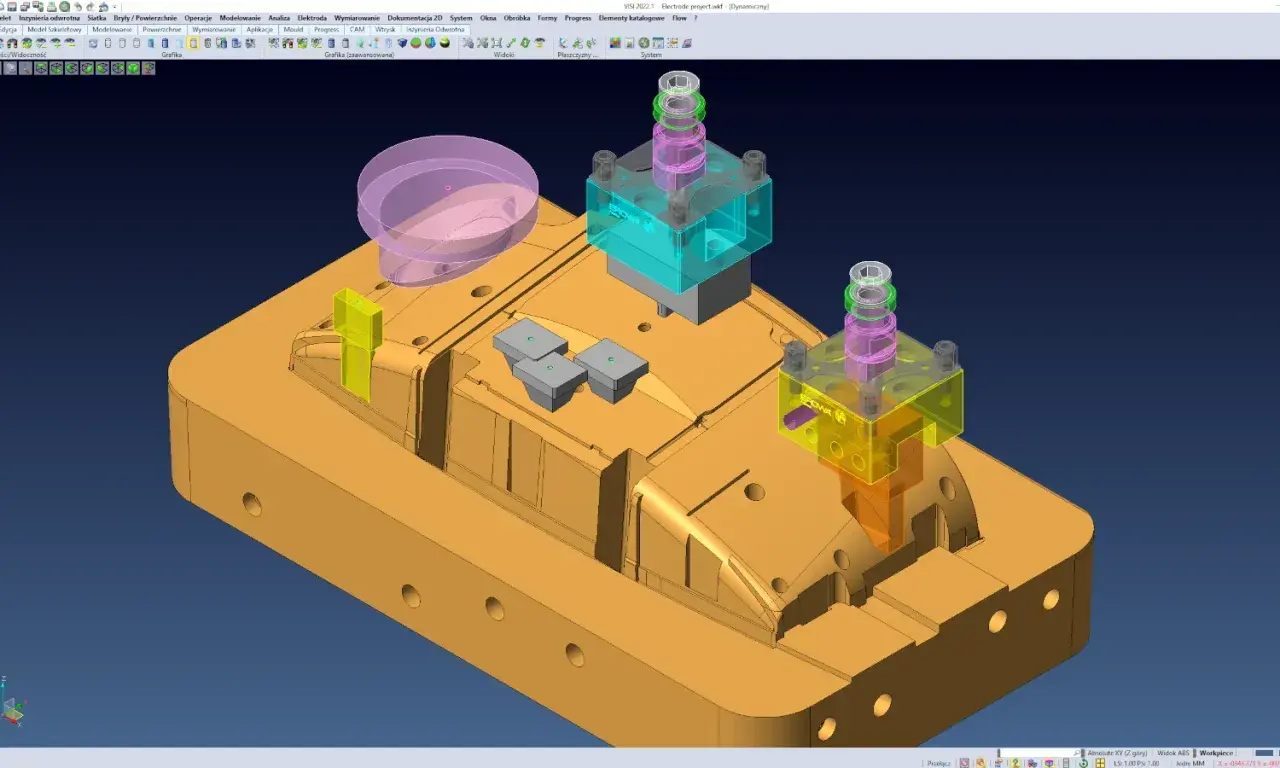

W elektronice elektroda nie jest tylko metalowym dodatkiem, ale przewodzącym kontaktem, przez który prąd wchodzi do medium albo z niego wychodzi. Od materiału, kształtu i sposobu połączenia zależy, czy bateria oddaje energię stabilnie, czujnik mierzy bez szumu, a układ pracuje bez zbędnych strat. W tym tekście porządkuję najważniejsze pojęcia: czym jest taki element, gdzie się go stosuje, jak odróżnić anodę od katody i na co patrzeć przy doborze.
Najważniejsze rzeczy o przewodzącym styku w układach elektronicznych
- To element łączący obwód z medium, takim jak elektrolit, próżnia, półprzewodnik albo tkanka.
- W praktyce liczą się trzy rzeczy: przewodnictwo, odporność chemiczna i jakość kontaktu.
- Anoda i katoda nie mają stałych ról poza konkretnym układem i trybem pracy.
- Dobry materiał i geometria zmniejszają straty, dryft pomiaru i ryzyko korozji.
- Najczęstszy błąd to traktowanie wszystkich styków tak samo, choć w baterii, sensorze i układzie galwanicznym wymagania są inne.
Czym jest przewodzący styk w układzie elektronicznym
Taki element działa jak most między obwodem a środowiskiem pracy. W jednym urządzeniu będzie to metalowy kontakt w ogniwie, w innym cienka warstwa przewodząca na sensorze pH, a jeszcze gdzie indziej wyprowadzenie w lampie elektronowej lub w układzie pomiarowym. Sama funkcja jest wspólna: ma dopuścić przepływ ładunku, ale nie zawsze robi to w taki sam sposób.
W praktyce wyróżniam dwa poziomy myślenia o takim styku. Pierwszy to poziom elektryczny, czyli przewodnictwo i opór kontaktu. Drugi to poziom środowiskowy, czyli to, czy element dobrze znosi elektrolit, wysoką temperaturę, wilgoć albo nacisk mechaniczny. Jeśli pomylisz te dwa poziomy, układ może działać poprawnie tylko na stole, a w realnych warunkach zacznie się rozjeżdżać.
W tym sensie elektroda jest bardziej interfejsem niż zwykłym przewodem. To ważne rozróżnienie, bo od razu pokazuje, że w projekcie nie wystarczy sprawdzić samej ciągłości połączenia. Liczy się też to, co dzieje się na granicy materiałów i jak bardzo układ reaguje na zmianę warunków pracy. To prowadzi prosto do pytania, gdzie taki element spotyka się najczęściej.
Gdzie spotyka się go najczęściej
W elektronice i elektrotechnice taki kontakt pojawia się w zaskakująco różnych miejscach. Z zewnątrz wszystkie wyglądają podobnie: przewodzący fragment, z którym coś się łączy. W środku jednak pracują na innych zasadach i mają inne priorytety.
| Zastosowanie | Rola | Co ma największe znaczenie |
|---|---|---|
| Ogniwa i baterie | Przekaz ładunku między materiałem aktywnym a obwodem zewnętrznym | Niski opór, stabilność chemiczna, trwałość cykli |
| Czujniki i pomiary | Kontakt z medium, na przykład z roztworem lub tkanką | Stabilny potencjał, powtarzalność, niski dryft |
| Układy próżniowe i lampowe | Kierowanie lub emisja nośników ładunku | Temperatura pracy, emisja, odporność na zużycie |
| Elektroliza i obróbka galwaniczna | Doprowadzenie energii do procesu | Obciążalność prądowa, odporność cieplna, zużycie materiału |
| Biomedycyna | Odbiór sygnałów z ciała lub ich podawanie | Kontakt ze skórą, bezpieczeństwo, niski szum |
Widać tu ważną rzecz: ten sam termin opisuje elementy bardzo różne konstrukcyjnie. Z tego powodu sensowny opis zaczyna się nie od nazwy, ale od środowiska pracy. Inne wymagania ma kontakt w baterii, inne w sondzie pomiarowej, a jeszcze inne w układzie, który ma przewodzić duży prąd przez dłuższy czas.
Skoro zastosowania tak się różnią, dobór materiału przestaje być detalem. I właśnie tu zaczynają się decyzje, które najczęściej decydują o sukcesie całego układu.
Jakie materiały i konstrukcje sprawdzają się najlepiej
Nie ma jednego materiału, który wygrywa wszędzie. Z mojego doświadczenia najtańszy wariant przegrywa najczęściej tam, gdzie pojawia się korozja, zmienna temperatura albo długotrwały kontakt z medium. Dlatego wybór zawsze robi się pod konkretne warunki, a nie pod samą cenę zakupu.
| Materiał lub wykonanie | Mocne strony | Ograniczenia | Typowe użycie |
|---|---|---|---|
| Metale szlachetne | Bardzo dobra odporność chemiczna i stabilność | Wysoki koszt | Precyzyjne pomiary, układy referencyjne, środowiska agresywne |
| Stal nierdzewna i nikiel | Dobra wytrzymałość mechaniczna, łatwa dostępność | Nie zawsze najlepsza odporność na korozję i dryft | Elementy techniczne, kontaktowe, mniej wymagające pomiary |
| Grafit | Dobra odporność chemiczna, sensowna cena | Kruchość, większa zmienność właściwości niż w metalach szlachetnych | Czujniki, ogniwa, procesy elektrochemiczne |
| Warstwy powlekane przewodząco | Kompromis między kosztem a trwałością | Jakość zależy od powłoki i podłoża | Urządzenia seryjne, gdzie liczy się balans między ceną a żywotnością |
Przy doborze zwracam uwagę przede wszystkim na cztery rzeczy: przewodnictwo, odporność chemiczną, stabilność w temperaturze pracy i sposób, w jaki element styka się z medium. Jeśli powierzchnia ma kontakt z cieczą, dochodzi jeszcze problem zanieczyszczeń i utleniania. Jeśli pracuje pod naciskiem, ważna staje się geometria końcówki i jakość docisku.
W praktyce nie chodzi wyłącznie o materiał. Liczy się też powierzchnia aktywna, czyli ta część, która naprawdę bierze udział w przekazywaniu ładunku. Zwiększenie powierzchni może poprawić pracę układu, ale tylko wtedy, gdy nie pogarsza selektywności, odporności na zabrudzenia ani stabilności pomiaru. To prowadzi bezpośrednio do pytania o role anody i katody.
Dlaczego anoda i katoda zmieniają znaczenie
To jeden z najczęstszych punktów, w których początkujący gubią sens układu. Najprościej zapamiętać, że anoda wiąże się z utlenianiem, a katoda z redukcją. Natomiast znak dodatni lub ujemny nie jest przypisany raz na zawsze, tylko zależy od tego, czy mówimy o ogniwie galwanicznym, czy o układzie elektrolitycznym.
| Rodzaj układu | Anoda | Katoda | Co to oznacza w praktyce |
|---|---|---|---|
| Ogniwo galwaniczne | Miejsce utleniania | Miejsce redukcji | Układ sam wytwarza napięcie, więc energia wypływa z reakcji chemicznej |
| Układ elektrolityczny | Miejsce utleniania | Miejsce redukcji | Zewnętrzne źródło wymusza reakcję, więc znaczenie znaków elektrycznych może się odwrócić |
Wniosek jest prosty: w opisie technicznym nie patrzę najpierw na znak, tylko na proces chemiczny lub fizyczny, który zachodzi na powierzchni. To podejście pozwala uniknąć błędu, w którym ktoś poprawnie rozpozna bieguny na schemacie, ale błędnie zinterpretuje rolę elementu w całym układzie. A kiedy już rozumie się tę logikę, łatwiej dobrać właściwy kontakt do konkretnego zadania.
Na co patrzeć przy doborze w praktyce
Jeśli projektuję lub diagnozuję układ, zaczynam od prostych pytań. Co dokładnie ma przewodzić? W jakim medium? Jak długo? Przy jakim prądzie, napięciu i temperaturze? Dopiero potem wybieram materiał i kształt, bo odwrócenie tej kolejności zwykle kończy się poprawkami po pierwszych testach.
| Kryterium | Co jest pożądane | Co się psuje, gdy to zignorujesz |
|---|---|---|
| Przewodnictwo | Mały spadek napięcia i niski opór kontaktu | Straty energii, grzanie, niestabilna praca |
| Odporność chemiczna | Brak korozji i degradacji powierzchni | Dryft parametrów, krótsza żywotność, błędne odczyty |
| Geometria | Dobry docisk, odpowiednia powierzchnia, sensowny kształt końcówki | Gorszy kontakt, większy szum, lokalne przegrzewanie |
| Środowisko pracy | Dopasowanie do wilgoci, temperatury, drgań i zanieczyszczeń | Losowe przerwy, utlenianie, szybkie zużycie |
| Stabilność pomiarowa | Powtarzalny potencjał i niewielki dryft | Wyniki, którym nie da się ufać mimo poprawnego układu |
W zastosowaniach mocy priorytetem jest zwykle obciążalność i odprowadzanie ciepła. W pomiarach ważniejsza staje się powtarzalność i czystość powierzchni. To nie jest drobna różnica, tylko dwa zupełnie różne sposoby projektowania. Kiedy je pomieszamy, układ może być elektrycznie poprawny, ale użytkowo bezużyteczny.
To naturalnie prowadzi do następnego problemu: co najczęściej psuje działanie w realnym urządzeniu, nawet jeśli schemat wygląda dobrze?
Najczęstsze błędy, które psują pomiar albo skracają żywotność
- Mylenie funkcji z wyglądem - dwa podobne elementy mogą pracować w zupełnie innych warunkach i mieć różne wymagania materiałowe.
- Zbyt mała powierzchnia kontaktu - układ działa chwilę poprawnie, ale potem rośnie opór i pojawia się przegrzewanie.
- Ignorowanie korozji - powierzchnia stopniowo się zmienia, a razem z nią zmienia się zachowanie całego obwodu.
- Słaby docisk lub zły montaż - nawet dobry materiał nie pomoże, jeśli kontakt jest niestabilny mechanicznie.
- Pomijanie temperatury - wiele układów pracuje poprawnie tylko w wąskim zakresie warunków, a po nagrzaniu zaczyna dryfować.
- Brak kontroli zabrudzeń - tłuszcz, tlenki i osad potrafią zepsuć pomiar szybciej niż sama awaria elementu.
Z mojego doświadczenia najwięcej problemów bierze się z przeświadczenia, że „kontakt to kontakt”. W praktyce nie ma jednego uniwersalnego rozwiązania: inny błąd zabije baterię, inny sensor, a inny układ mocy. Dlatego sensowny test zawsze obejmuje nie tylko pomiar ciągłości, lecz także obserwację stabilności w czasie.
Po takim przeglądzie zostaje jeszcze jedna rzecz: krótka lista kontrolna, która pozwala sprawdzić układ przed uruchomieniem i uniknąć kosztownych poprawek.
Co sprawdzić przed uruchomieniem układu z takim stykiem
- Czy materiał pasuje do medium i nie wejdzie z nim w niepożądaną reakcję?
- Czy powierzchnia kontaktowa jest czysta, stabilna i odpowiednio chroniona?
- Czy docisk lub mocowanie nie poluzuje się przy drganiach lub zmianie temperatury?
- Czy układ ma margines prądowy i termiczny, a nie działa „na styk”?
- Czy rola elementu została poprawnie odczytana w danym trybie pracy?
Jeśli mam wskazać jedną zasadę, która naprawdę oszczędza czas, to brzmi ona tak: najpierw sprawdź warunki pracy, potem wybierz materiał, a dopiero na końcu dopracuj geometrię i montaż. Taki porządek zwykle daje lepszy efekt niż poprawianie wszystkiego po pierwszych testach.
