Rezystor, potocznie opornik, to jeden z tych elementów, bez których trudno zbudować sensowny układ elektroniczny. Ogranicza prąd, dzieli napięcie, ustala punkty pracy tranzystorów i chroni delikatne komponenty, a w praktyce decyduje o tym, czy obwód działa stabilnie, czy zaczyna się przegrzewać. W tym tekście porządkuję najważniejsze informacje: czym jest ten element, jak czytać jego oznaczenia, jakie są najczęstsze odmiany i jak dobrać go do konkretnego zadania.
Najważniejsze informacje o rezystorze, które warto zapamiętać
- To element bierny, który w kontrolowany sposób stawia opór przepływowi prądu.
- Najczęściej pracuje jako ogranicznik prądu, dzielnik napięcia albo element polaryzujący układ.
- W wersjach przewlekanych wartość odczytuje się z pasków, a w SMD z kodu liczbowego.
- Przy doborze liczą się nie tylko omy, ale też moc, tolerancja i typ montażu.
- W małej elektronice najczęściej spotkasz wartości 0,25 W i 0,5 W oraz tolerancję 1% albo 5%.
- W praktyce lepiej dobrać zapas mocy niż liczyć na to, że element “jakoś wytrzyma”.
Czym jest rezystor i po co go stosuję
Najprościej mówiąc, rezystor jest kontrolowanym „zwężeniem” dla prądu. Im większa jego rezystancja, tym mniejszy prąd może przepłynąć przy tym samym napięciu. To właśnie dlatego ten element pojawia się niemal wszędzie: od prostych lampek LED, przez zasilacze, aż po płytki sterujące w sprzęcie audio, automatyce i urządzeniach mobilnych.
W praktyce nie traktuję go jako dodatku, tylko jako narzędzie do porządkowania pracy układu. Dzięki niemu można ograniczyć prąd diody, ustawić właściwe napięcie odniesienia, rozładować kondensator albo ustabilizować wejście mikrokontrolera. Warto też pamiętać, że energia, której nie przepuszcza dalej wprost, zamienia się w ciepło, więc oprócz samej wartości liczy się również moc znamionowa.
W uproszczeniu działa tu prawo Ohma: U = I × R. Jeśli znam napięcie i rezystancję, łatwo przewiduję prąd, a to od razu podpowiada mi, czy układ jest bezpieczny. Kiedy rozumiem jego rolę w obwodzie, łatwiej przejść do oznaczeń, bo to one podpowiadają, czy biorę właściwy wariant.
Jak odczytać wartość z pasków i oznaczeń
W rezystorach przewlekanych najczęściej spotykam paski barwne. Zasada jest prosta: w wersji 4-paskowej dwa pierwsze paski oznaczają cyfry, trzeci mnożnik, a czwarty tolerancję. W 5-paskowej pojawia się trzecia cyfra znacząca, a w 6-paskowej dochodzi jeszcze współczynnik temperaturowy, czyli informacja o tym, jak bardzo wartość zmienia się wraz z temperaturą.
| Typ oznaczenia | Co opisuje | Jak czytam to w praktyce |
|---|---|---|
| 4 paski | 2 cyfry, mnożnik, tolerancja | Najczęstszy wariant w prostych elementach i starszych układach |
| 5 pasków | 3 cyfry, mnożnik, tolerancja | Przydatny, gdy zależy mi na dokładniejszej wartości |
| 6 pasków | Jak wyżej plus współczynnik temperaturowy | Wybieram go tam, gdzie stabilność ma większe znaczenie niż cena |
Praktyczny przykład: żółty, fioletowy, czerwony i złoty to 4,7 kΩ z tolerancją 5%. Taki zapis warto umieć rozpoznać bez zastanawiania się, bo przy naprawie liczą się sekundy. Ja zwykle zaczynam też od sprawdzenia, który pasek tolerancji jest odsunięty od reszty, bo to pomaga ustalić kierunek odczytu.
Na małych płytkach SMD zamiast pasków spotyka się kod liczbowy. Najprostszy przykład to 103, czyli 10 kΩ, oraz 472, czyli 4,7 kΩ. W większych lub precyzyjniejszych wersjach pojawiają się bardziej rozbudowane oznaczenia, dlatego gdy mam wątpliwość, wolę porównać element z miernikiem niż zgadywać. Znając oznaczenia, można już sensownie porównać rodzaje i zobaczyć, który sprawdza się w konkretnym projekcie.
Jakie są rodzaje i kiedy wybieram każdy z nich
Nie każdy element oporowy zachowuje się tak samo. W jednym projekcie ważniejsza będzie stabilność, w innym moc, a jeszcze w innym po prostu mały rozmiar. Dlatego patrzę nie tylko na wartość w omach, ale też na technologię wykonania i warunki pracy.
| Typ | Największa zaleta | Ograniczenie | Kiedy go wybieram |
|---|---|---|---|
| Metalizowany | Dobra stabilność i niski szum | Zwykle kosztuje trochę więcej niż najprostsze wersje | W większości współczesnej elektroniki użytkowej |
| Węglowy | Prosta konstrukcja i niska cena | Słabsza precyzja i większy dryft parametrów | W prostych układach i starszych naprawach |
| Drutowy | Duża odporność na moc | Większy rozmiar, czasem większa indukcyjność | W zasilaczach, obciążeniach i układach grzejących się pod większym prądem |
| SMD | Mały rozmiar i wygoda produkcji seryjnej | Trudniejszy montaż ręczny bez dobrych narzędzi | W nowoczesnych płytkach i urządzeniach kompaktowych |
| Precyzyjny | Niska tolerancja, często 1% lub mniej | Wyższa cena | W pomiarach, audio i układach referencyjnych |
Jeśli wartość ma się regulować, sięgam po potencjometr albo trymer. To już część rodziny rozwiązań oporowych, ale w praktyce służy do ustawiania parametrów, a nie tylko do ich utrzymania. Sama nazwa typu nie wystarcza jednak do zakupu, dlatego następnym krokiem jest dobór parametrów.
Jak dobrać właściwy element do projektu lub naprawy
Wybór nie powinien zaczynać się od pytania „jaka wartość jest pod ręką?”, tylko od tego, co układ ma robić. Najpierw określam funkcję, potem liczę lub sprawdzam zakres, a dopiero na końcu dobieram moc, tolerancję i montaż. To oszczędza czas i zmniejsza ryzyko, że element będzie działał na granicy swoich możliwości.
- Ustalam zastosowanie - czy chodzi o ograniczenie prądu, dzielnik napięcia, podciąganie wejścia czy obciążenie testowe.
- Liczę wartość - korzystam z prawa Ohma albo z dokumentacji układu, jeśli projekt już ma założenia.
- Sprawdzam moc - wybieram zapas, zwykle co najmniej dwukrotny, a przy słabym chłodzeniu nawet większy.
- Dobieram tolerancję - 5% wystarcza do wielu prostych zastosowań, ale 1% ma sens tam, gdzie liczy się powtarzalność.
- Wybieram montaż - THT do lutowania ręcznego, SMD do małych płytek i produkcji seryjnej.
- Patrzę na warunki pracy - temperaturę, czas pracy pod obciążeniem i możliwe skoki napięcia.
| Zastosowanie | Częsty punkt startowy | Na co zwracam uwagę |
|---|---|---|
| Dioda LED z 5 V | 220-330 Ω | Spadek napięcia diody i oczekiwany prąd |
| Wejście cyfrowe | 4,7-10 kΩ | Zakłócenia i pobór prądu |
| Dzielnik pomiarowy | 10-100 kΩ | Impedancja wejścia i dokładność pomiaru |
| Układ mocy | Zależnie od projektu | Moc strat i chłodzenie |
W praktyce lubię liczyć też moc z prostych wzorów: P = I² × R albo P = U² / R. To od razu pokazuje, czy element tylko lekko się ogrzeje, czy zacznie pracować niebezpiecznie blisko granicy. Gdy parametry są już jasne, warto zobaczyć, jak wykorzystuję je w kilku prostych układach.
Jak wykorzystuję go w prostych układach
Ograniczanie prądu diody LED
To najprostsze i jednocześnie najbardziej klasyczne zastosowanie. Dioda LED nie powinna być podłączona „na sztywno” do zasilania, bo bez ograniczenia prądu szybko ulegnie uszkodzeniu. Dla zasilania 5 V i zwykłej diody często startuję od 220-330 Ω, a potem koryguję wartość na podstawie jasności i pomiaru prądu. Jeśli LED ma większy spadek napięcia albo pracuje przy innym prądzie, wynik trzeba policzyć od nowa, a nie zgadywać.
Dzielnik napięcia i pomiar sygnałów
Dwa elementy połączone w odpowiedni sposób pozwalają obniżyć napięcie do poziomu bezpiecznego dla wejścia pomiarowego. To rozwiązanie bywa niezbędne przy mikrokontrolerach, czujnikach i prostych układach pomiarowych. Ważna uwaga: jeśli wartości są zbyt duże, dzielnik staje się podatny na zakłócenia; jeśli zbyt małe, zaczyna niepotrzebnie obciążać źródło sygnału. W takich miejscach zawsze patrzę na to, jak zachowuje się całe wejście, a nie tylko na samą parę elementów.
Pull-up i pull-down
W logice cyfrowej rezystory podciągające i ściągające zapobiegają „pływaniu” wejść. Typowe wartości to 4,7 kΩ lub 10 kΩ, ale przy długich przewodach, większym hałasie elektromagnetycznym albo nietypowym układzie czasem trzeba zejść niżej. To drobiazg, który bardzo często rozwiązuje problem z losowymi stanami wejściowymi bez ruszania reszty projektu.
Przeczytaj również: Napięcie między fazami - 230V vs 400V. Oblicz i uniknij błędów!
Połączenia szeregowe i równoległe
Połączenie szeregowe po prostu sumuje wartości: 1 kΩ + 1 kΩ daje 2 kΩ. W połączeniu równoległym wartość maleje, więc dwa identyczne elementy 1 kΩ dadzą 500 Ω. Tego używam wtedy, gdy nie mam dokładnie takiej wartości, jakiej potrzebuję, albo chcę rozłożyć stratę mocy na dwa elementy. Nie traktuję jednak tego jako automatycznego zamiennika bez sprawdzenia, bo równy rozkład obciążenia w praktyce nie zawsze jest idealny. Na tym tle łatwo też zobaczyć, gdzie najczęściej pojawiają się błędy.
Najczęstsze błędy, które kończą się przegrzewaniem albo złym odczytem
- Odczyt z niewłaściwej strony - szczególnie wtedy, gdy pasek tolerancji jest słabo widoczny albo element jest przypalony.
- Ignorowanie mocy - wartość może być poprawna, ale obudowa i struktura wewnętrzna nie wytrzymają rozpraszanej energii.
- Mylenie tolerancji z wartością - 5% nie oznacza innej rezystancji nominalnej, tylko dopuszczalne odchylenie.
- Dobór „na oko” - w prostych naprawach to najkrótsza droga do kolejnej awarii.

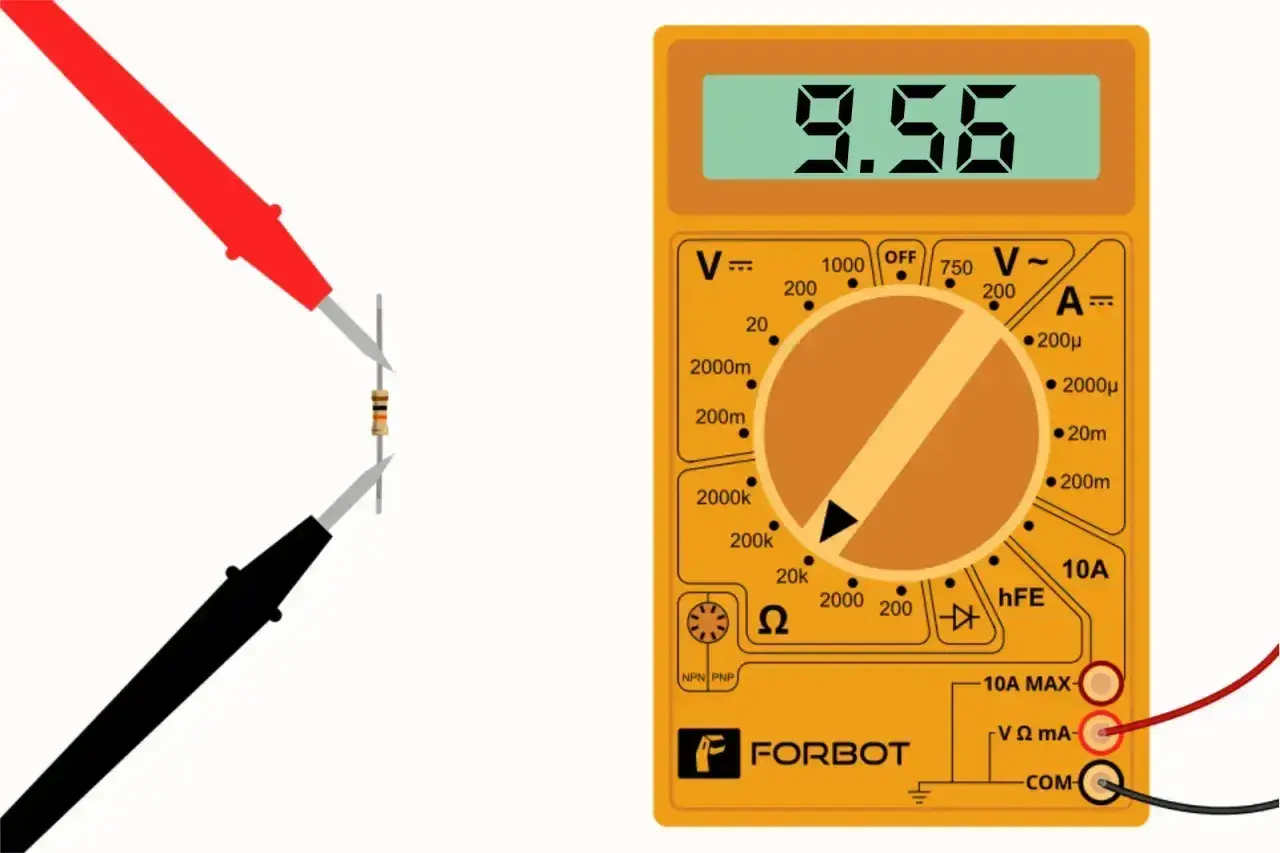

- Brak pomiaru multimetrem - jeśli element wygląda podejrzanie, wolę sprawdzić go od razu, zamiast ufać samemu kolorowi pasków.
- Zbyt duży optymizm co do zamienników - nie każdy element o tej samej wartości nadaje się do pracy w tym samym miejscu układu.
Najbardziej zdradliwe są sytuacje, w których rezystancja nominalna wygląda dobrze, ale element po kilku minutach pracy zaczyna zmieniać parametry pod wpływem temperatury. Wtedy problem nie zawsze widać od razu, a układ po prostu staje się niestabilny. Kiedy te pułapki są już nazwane, wybór staje się prostszy i bardziej przewidywalny.
Najkrótsza droga do pewnego doboru w codziennej elektronice
Gdy naprawiam płytkę albo buduję prosty układ, nie zaczynam od przypadku. Najpierw sprawdzam, co ten element ma robić, potem odczytuję lub liczę wartość, a dopiero później patrzę na moc, tolerancję i sposób montażu. To podejście jest zwykle szybsze niż wymiana „na próbę” i znacznie bezpieczniejsze dla całego układu.
- najpierw ustal funkcję elementu, nie tylko jego wartość nominalną;
- zawsze zostaw zapas mocy, najlepiej wyraźnie większy niż minimum z obliczeń;
- do pomiarów wybieraj stabilniejsze i dokładniejsze wersje;
- w małej elektronice nie lekceważ tolerancji, bo potrafi zmienić zachowanie całego toru;
- gdy masz wątpliwość, zmierz element przed wlutowaniem.
Jeśli miałbym zostawić jedną praktyczną zasadę, to taką: lepiej dobrać bezpieczny opór i odpowiednią moc niż kupować pierwszy lepszy opornik w nadziei, że jakoś zadziała. W elektronice ten drobiazg często decyduje o tym, czy układ pracuje stabilnie, czy po chwili zaczyna generować błędy i niepotrzebne nagrzewanie.
