W układach elektronicznych elektromagnes zamienia prąd w kontrolowane pole magnetyczne, a to z kolei w ruch, przyciąganie albo przełączenie styku. W praktyce spotyka się go wszędzie tam, gdzie trzeba coś uruchomić bez ręcznego nacisku: w przekaźnikach, zaworach, zamkach, siłownikach i stycznikach. W tym artykule rozkładam temat na czynniki pierwsze: jak działa taki element, od czego zależy jego siła, kiedy ma sens w projekcie i jakie błędy kończą się przegrzewaniem albo słabą pracą.
Najważniejsze fakty o cewce z rdzeniem w elektronice
- Pole magnetyczne powstaje tylko wtedy, gdy przez uzwojenie płynie prąd.
- Siłę zwiększają liczba zwojów, natężenie prądu i ferromagnetyczny rdzeń.
- Do sterowania z mikrokontrolera prawie zawsze potrzebny jest tranzystor lub MOSFET oraz dioda gasząca.
- Praca ciągła wymaga wersji 100% duty cycle, a nie przypadkowo dobranego modelu impulsowego.
- Zbyt duży prąd nie zawsze daje większą siłę, bo rdzeń szybko wchodzi w nasycenie.
Jak działa cewka z rdzeniem i dlaczego pole znika po wyłączeniu prądu
Gdy przez uzwojenie płynie prąd, wokół przewodu powstaje pole magnetyczne. Jeśli drut jest nawinięty w wiele zwojów, pola pojedynczych odcinków sumują się i wzmacniają wzdłuż osi cewki. Największą różnicę robi rdzeń z materiału ferromagnetycznego, bo porządkuje domeny magnetyczne i wyraźnie zagęszcza strumień.
Najprościej myślę o tym tak: prąd „włącza” magnes, a odcięcie zasilania go „wyłącza”. W dobrze dobranym układzie ta zmiana jest szybka i przewidywalna, ale trzeba pamiętać o jednym wyjątku: część materiałów zachowuje śladowe namagnesowanie po odłączeniu zasilania. Dlatego w precyzyjnych aplikacjach liczy się nie tylko sama cewka, ale też materiał rdzenia i geometria całego obwodu magnetycznego.

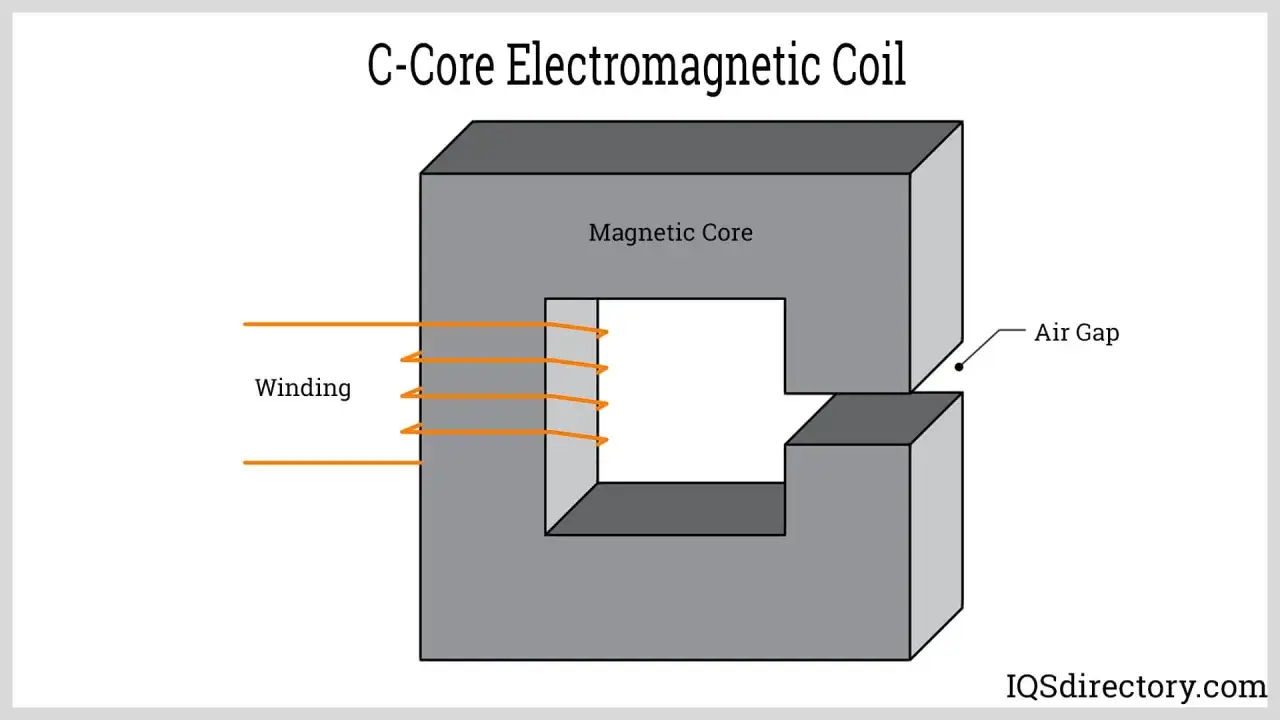

W zamkniętym obwodzie magnetycznym siła rośnie najlepiej wtedy, gdy pole ma możliwie krótki i zwarty tor. Każda szczelina powietrzna osłabia efekt, bo powietrze stawia polu znacznie większy opór niż metal. Do następnego kroku prowadzi już pytanie, z czego dokładnie składa się taki układ i co naprawdę decyduje o jego mocy.Z czego składa się taki układ i co buduje jego siłę

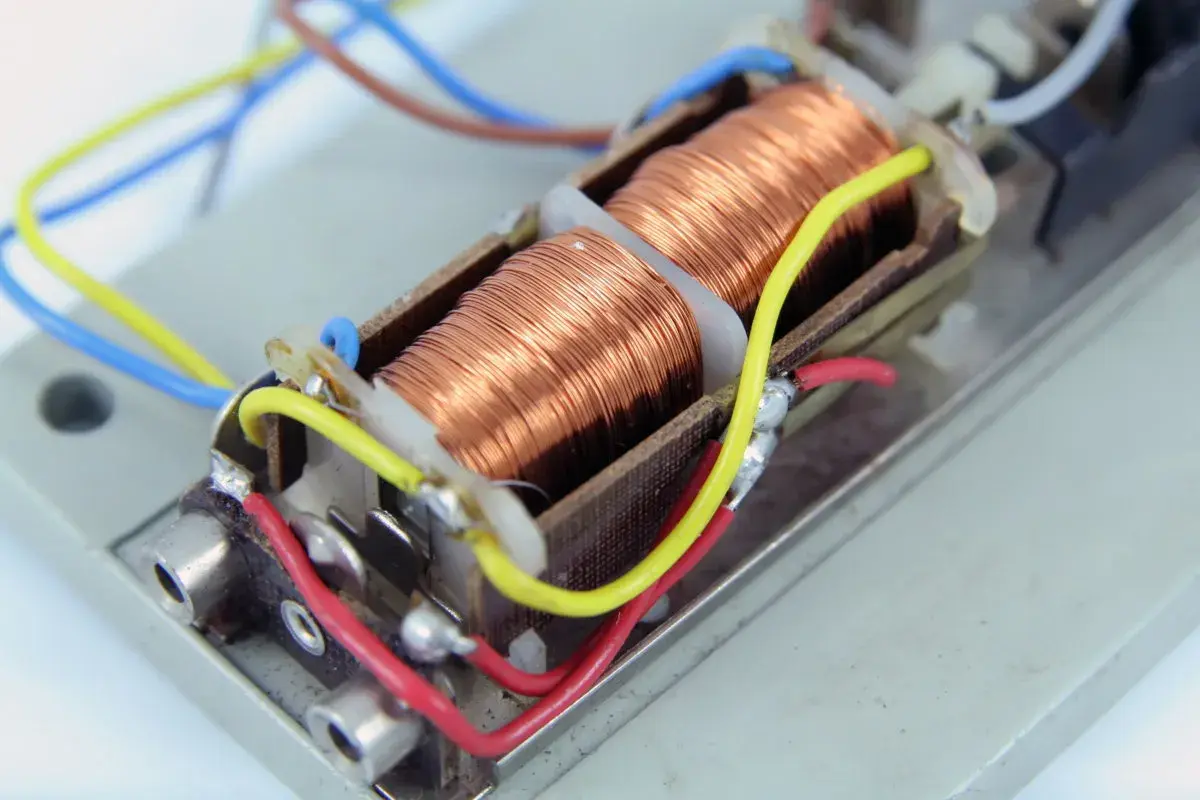

Jeśli rozbieram taki element na części, zawsze patrzę na cztery rzeczy: uzwojenie, rdzeń, zasilanie i szczelinę roboczą. To właśnie ich zestaw decyduje o tym, czy układ tylko „mruczy” polem, czy naprawdę wykonuje pracę mechaniczną.
| Element | Rola | Wpływ na działanie |
|---|---|---|
| Uzwojenie | Tworzy pole magnetyczne po przepływie prądu | Więcej zwojów zwykle wzmacnia efekt, ale podnosi opór i może zwiększać grzanie |
| Rdzeń ferromagnetyczny | Koncentruje strumień i wzmacnia pole | Dobry materiał daje wyraźnie większą siłę niż sama cewka powietrzna |
| Zasilanie | Dostarcza energię do uzwojenia | Za małe napięcie osłabia działanie, za duże grozi przegrzaniem |
| Szczelina powietrzna | To miejsce pracy mechanicznej | Im mniejsza szczelina, tym łatwiej uzyskać dużą siłę przy tym samym prądzie |
W praktyce znaczenie ma też opór drutu i moc tracona na ciepło. Przybliżenie jest proste: im większy prąd, tym większa siła, ale też większe grzanie według zależności I²R. Dlatego nie gonię ślepo za maksymalnym prądem. Często lepszy efekt daje lepszy rdzeń, mniejsza szczelina albo sensowniej dobrana geometria niż bezmyślne podbijanie zasilania.
To właśnie dlatego dwa podobne elementy mogą zachowywać się zupełnie inaczej. Jeden będzie świetny do krótkich impulsów, drugi do pracy ciągłej, a trzeci okaże się po prostu źle dobrany do zadania. Z tego wynika kolejne pytanie: gdzie taki mechanizm naprawdę sprawdza się w elektronice?
Gdzie w elektronice wykorzystuje się taki układ
Najbardziej lubię ten temat dlatego, że od razu widać, po co w ogóle używa się pola magnetycznego sterowanego prądem. To nie jest efekt pokazowy. Chodzi o pewne, powtarzalne wykonanie ruchu albo przełączenie obwodu.
| Zastosowanie | Co robi | Dlaczego jest ważne |
|---|---|---|
| Przekaźnik | Przełącza styki po otrzymaniu sygnału sterującego | Pozwala małemu sygnałowi sterować większym obciążeniem |
| Zawór elektromagnetyczny | Otwiera lub zamyka przepływ medium | Ułatwia automatyzację wody, powietrza i innych instalacji |
| Zamek lub rygiel | Przesuwa mechanizm blokujący | Daje szybkie i zdalne sterowanie dostępem |
| Siłownik liniowy | Wykonuje ruch „push-pull” | Przydaje się w automatyce, robotyce i prostych mechanizmach wykonawczych |
| Stycznik | Załącza większe obciążenia niż zwykły przekaźnik | Chroni układ sterujący i pomaga bezpiecznie sterować wyższymi prądami |
Z mojego punktu widzenia najważniejsza cecha tych zastosowań jest wspólna: mały sygnał sterujący uruchamia coś większego, cięższego albo bardziej energochłonnego. I właśnie dlatego w takim układzie liczy się nie tylko sama siła przyciągania, ale też szybkość reakcji, pobór mocy i niezawodność pracy w dłuższym czasie.
Skoro wiemy już, gdzie to działa, przechodzimy do praktyki: jak dobrać element i nie zbudować układu, który działa tylko na stole, a po pięciu minutach robi się gorący.
Jak dobrać albo zbudować prosty układ sterujący
Gdy projektuję taki obwód, zawsze zaczynam od danych z tabliczki znamionowej albo z noty katalogowej. Bez tego łatwo pomylić napięcie z poborem prądu i zbudować układ, który teoretycznie „pasuje”, a w praktyce ledwo się rusza.
| Parametr | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Napięcie nominalne | Najczęściej 5 V, 12 V lub 24 V DC, czasem AC | Nieprawidłowe zasilanie oznacza słabą pracę albo przegrzanie |
| Prąd pobierany | Od dziesiątek miliamperów do kilku amperów | Decyduje o doborze zasilacza, tranzystora i przewodów |
| Tryb pracy | Impulsowy albo ciągły | Element impulsowy nie powinien pracować bez przerwy |
| Siła i skok | Wartość siły oraz długość ruchu roboczego | Kluczowe przy zamkach, zaworach i siłownikach |
| Temperatura pracy | Zakres dopuszczalny dla cewki i rdzenia | Bezpośrednio wpływa na trwałość i stabilność działania |
- Dobieram zasilacz z zapasem, zwykle co najmniej 20–30% ponad realny pobór cewki.
- Jeśli steruję z mikrokontrolera, dodaję tranzystor lub MOSFET, bo pin logiczny nie powinien zasilać cewki bezpośrednio.
- Równolegle do uzwojenia montuję diodę gaszącą, która tłumi przepięcie przy wyłączaniu.
- Sprawdzam, czy układ ma pracować chwilowo, czy przez dłuższy czas, bo od tego zależy nagrzewanie.
- Po pierwszym uruchomieniu mierzę temperaturę po kilku minutach, a nie tylko „na oko”.
Jest jeszcze jeden praktyczny detal: dioda gasząca chroni elektronikę, ale może spowolnić odpadanie mechanizmu. Jeśli ruch ma być bardzo szybki, trzeba to uwzględnić w projekcie, zamiast odkrywać problem dopiero po montażu. To prowadzi prosto do najczęstszych błędów, które widzę w amatorskich i półprofesjonalnych konstrukcjach.
Najczęstsze błędy i ograniczenia, które psują projekt
Z mojego doświadczenia najwięcej problemów nie wynika z samej teorii, tylko z termiki i złego doboru parametrów. Układ może działać poprawnie przez kilka sekund, a potem zacząć tracić siłę albo grzać się szybciej, niż ktokolwiek zakładał.
- Brak diody gaszącej - przy wyłączaniu pojawiają się przepięcia, które potrafią uszkodzić tranzystor, mikrokontroler lub styki przekaźnika.
- Mylenie pracy ciągłej z impulsową - element zaprojektowany do krótkiego włączenia nie zniesie długiego zasilania bez przegrzania.
- Ignorowanie nasycenia rdzenia - po pewnym momencie dalsze zwiększanie prądu daje coraz mniejszy przyrost siły.
- Zbyt duża szczelina robocza - nawet mocny układ traci skuteczność, jeśli mechanicznie musi „pokonać” zbyt duży luz.
- Za słabe zasilanie - spadek napięcia pod obciążeniem skutkuje niestabilnym działaniem i hałasem mechanicznym.
- Pomijanie strat przy zasilaniu AC - prądy wirowe i histereza mogą zwiększać nagrzewanie, jeśli rdzeń nie jest do tego przystosowany.
Najuczciwiej mówiąc, ten typ rozwiązania nie jest „magicznie mocny”. On jest przewidywalny tylko wtedy, gdy uwzględnisz ograniczenia materiału, temperatury i czasu pracy. Właśnie dlatego w dobrym projekcie najważniejszy bywa nie sam impuls, ale to, co dzieje się po kilkudziesięciu sekundach lub kilku minutach ciągłej pracy.
Co sprawdzam przed pierwszym testem układu z cewką
Przed pierwszym uruchomieniem zawsze sprawdzam trzy rzeczy: czy zasilanie ma zapas, czy element ma właściwy tryb pracy i czy elektronika sterująca jest zabezpieczona przed przepięciem. To krótka lista, ale w praktyce oszczędza najwięcej czasu.
Jeśli projekt ma być cichy i energooszczędny, wybieram konstrukcję o możliwie małym poborze prądu i jak najmniejszej szczelinie. Jeśli ma być szybki, pilnuję sprawnego sterowania i nie przesadzam z tłumieniem, które spowalnia odpadanie mechanizmu. To są drobne decyzje, ale właśnie one odróżniają układ działający „na papierze” od układu, który pracuje pewnie po zamknięciu obudowy.
W dobrze zaprojektowanym układzie elektromagnetycznym wszystko sprowadza się do równowagi między siłą, czasem reakcji i ciepłem. Gdy te trzy elementy są policzone uczciwie, rozwiązanie jest proste, tanie i bardzo skuteczne; gdy któryś z nich zostanie zignorowany, problemy pojawiają się szybciej, niż większość osób zakłada na początku.
