Rezystancja izolacji to jeden z najprostszych, a zarazem najbardziej praktycznych parametrów oceny przewodów, uzwojeń i podzespołów, które mają zatrzymać prąd tam, gdzie powinien pozostać. W tym tekście pokazuję, co oznacza wysoki lub niski wynik, jak wykonać pomiar bez zafałszowania odczytu oraz jak odróżnić realną usterkę od wpływu wilgoci, temperatury czy podłączonej elektroniki. To wiedza przydatna zarówno przy instalacjach elektrycznych, jak i przy serwisie sprzętu, w którym izolacja ma bezpośredni wpływ na bezpieczeństwo i niezawodność.
Najkrótsza droga do oceny stanu izolacji
- Wysoki wynik oznacza mały prąd upływu, ale sam próg zaliczenia nie zawsze mówi, że układ jest naprawdę w świetnej formie.
- Do pomiaru używa się izolomierza, czyli megomierza, a nie zwykłego multimetru.
- Najczęstsze zakłócenia to wilgoć, temperatura, zabrudzenia i podłączone elementy elektroniczne.
- Przy wielu instalacjach 230/400 V test wykonuje się przy 500 V DC, a za minimalny próg często przyjmuje się 1 MΩ.
- W maszynach, kablach i dłuższych wiązkach warto patrzeć nie tylko na sam odczyt, ale też na trend w czasie i wskaźniki PI/DAR.
Co naprawdę pokazuje ten parametr
Ja traktuję ten parametr jak szybki test szczelności izolacji. Nie mówi on, czy przewód „ma przejście”, tylko czy ma niepożądany upływ do sąsiedniego przewodu, obudowy albo ziemi.
W praktyce wysoka wartość oznacza, że prąd testowy prawie nie płynie. Niska wartość sugeruje, że w izolacji pojawiła się ścieżka przewodzenia: przez wilgoć, zabrudzenie, uszkodzenie mechaniczne, starzenie materiału albo źle dobrane elementy w układzie. I tu jest ważny niuans: dobra izolacja nie musi mieć nieskończonej rezystancji, ale jej odczyt powinien być wyraźnie wysoki i powtarzalny.
W elektronice ten sam objaw bywa różnie interpretowany w zależności od układu. Kabel zasilający, uzwojenie silnika, transformator czy wiązka sterownicza mają inne oczekiwania niż płytka z wrażliwymi układami półprzewodnikowymi. Dlatego nie czytam jednego wyniku w oderwaniu od typu sprzętu. Najpierw pytam: co badam, jakim napięciem i w jakich warunkach.
Jeśli ta logika jest jasna, łatwiej przejść do samego badania i nie pomylić prawidłowego testu z uszkodzeniem przez nieuwagę.

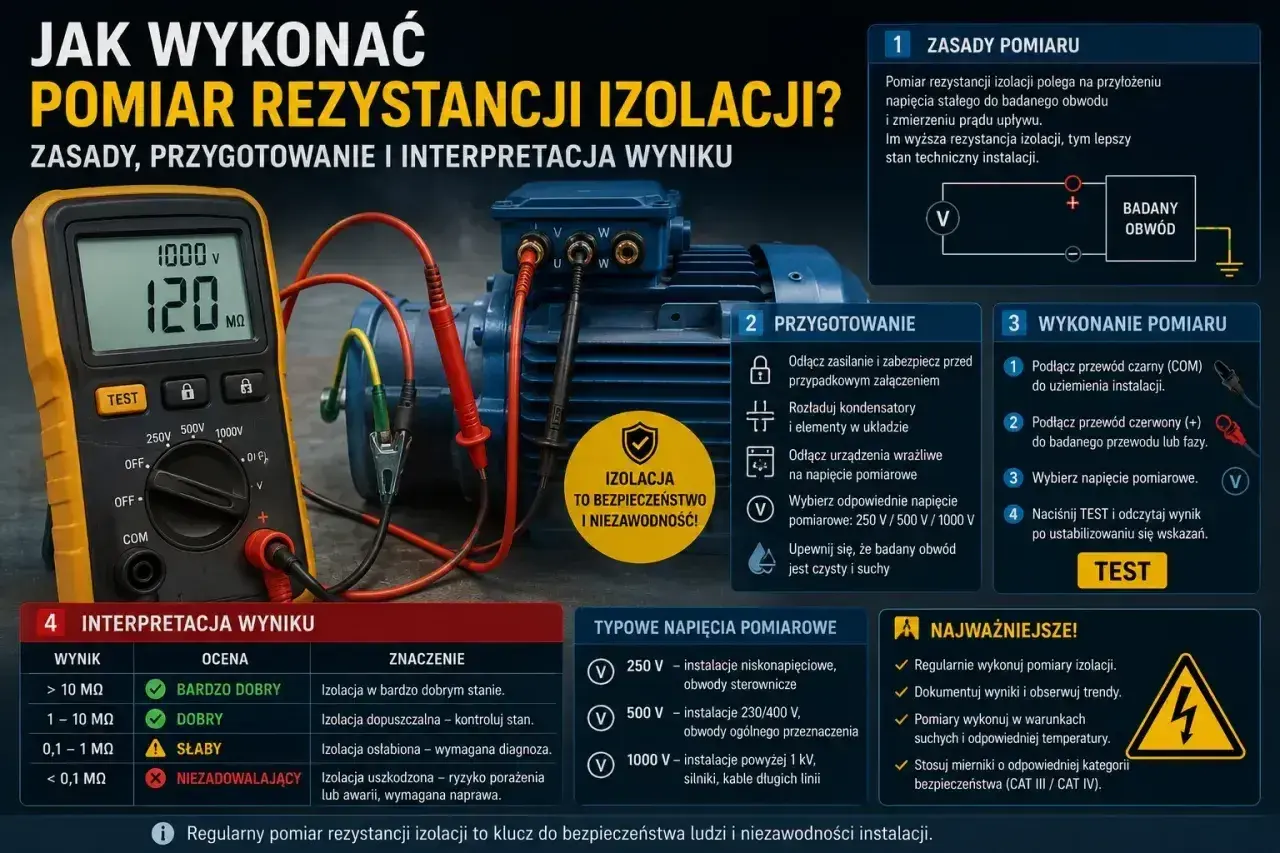

Jak wykonać pomiar bez fałszywego alarmu
Zaczynam od odłączenia zasilania i rozładowania badanego obwodu. To nie jest formalność. Izolomierz podaje napięcie testowe DC, więc obecne wcześniej napięcie lub ładunek resztkowy potrafi zafałszować odczyt, a przy niektórych urządzeniach po prostu je uszkodzić.
- Odłącz zasilanie i upewnij się, że na obwodzie nie ma napięcia.
- Rozłącz elementy wrażliwe, takie jak falowniki, zasilacze impulsowe, moduły pomiarowe, sterowniki, czujniki i zabezpieczenia, które nie są przeznaczone do testu wysokim napięciem DC.
- Wybierz napięcie testowe zgodne z typem badanego sprzętu, a nie „jak najwyższe dla pewności”.

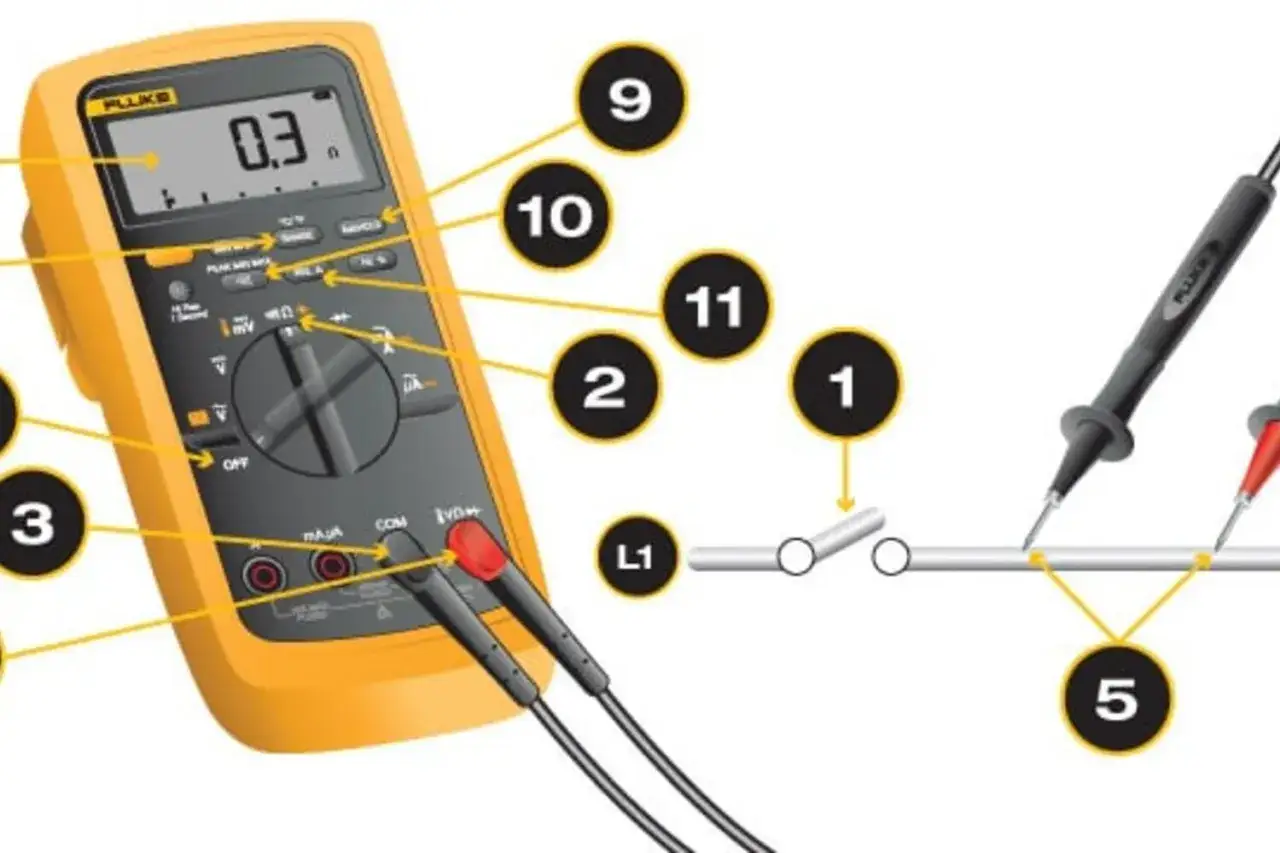

- Podłącz przewody pomiarowe tak, aby mierzyć dokładnie ten fragment instalacji, który chcesz ocenić.
- Uruchom test i poczekaj, aż wynik się ustabilizuje, bo w pierwszych sekundach odczyt często jeszcze „płynie”.
- Po zakończeniu testu rozładuj badany obwód i dopiero potem wracaj do dalszych prac.
W praktyce najczęściej spotyka się napięcia testowe 50 V, 250 V, 500 V i 1000 V DC. Nie są zamienne między sobą, bo każde z nich ma sens w innym typie układu.
| Napięcie testowe | Gdzie ma sens | Na co uważać |
|---|---|---|
| 50 V DC | Bardzo delikatne obwody niskonapięciowe, jeśli producent dopuszcza taki test | Nie zakładaj, że niskie napięcie pracy oznacza zgodę na każdy test |
| 250 V DC | Obwody pomocnicze, część wiązek sterowniczych i mniej wrażliwa elektronika | Wciąż trzeba odłączyć elementy, które nie lubią napięcia probierczego |
| 500 V DC | Wiele instalacji 230/400 V, przewody i rozdzielnice niskiego napięcia | To częsty punkt odniesienia, ale nie uniwersalny dla całej elektroniki |
| 1000 V DC | Silniki, transformatory, dłuższe kable i sprzęt przemysłowy przystosowany do takiego badania | Stosuj tylko tam, gdzie układ jest do tego przewidziany |
Jeśli testuję płytkę z półprzewodnikami, nie wychodzę z założenia, że „skoro pracuje na 24 V, to 500 V DC jej nie zaszkodzi”. To zbyt ryzykowne uproszczenie. Dla części elektroniki taki test jest po prostu nieadekwatny i może skończyć się uszkodzeniem komponentów zamiast wiarygodnym wynikiem.
Sam pomiar ma więc sens tylko wtedy, gdy dobrze dobrane są: zakres, napięcie, stan odłączenia obwodu i sposób rozładowania. Dopiero wtedy wynik da się sensownie odczytać.
Jak odczytać wynik i kiedy uznać go za problem
Najczęstszy błąd polega na uznaniu progu zaliczenia za dowód dobrego stanu. To nie to samo. 1 MΩ przy 500 V DC bywa minimalnym akceptowalnym wynikiem dla wielu instalacji niskonapięciowych, ale w praktyce zdrowy obwód często pokazuje wielokrotnie wyższą wartość.
| Odczyt | Jak go traktuję |
|---|---|
| powyżej 100 MΩ | Bardzo dobry wynik, typowy dla suchych i czystych układów, a często także nowych kabli |
| 10-100 MΩ | Zwykle dobry wynik, ale warto porównać go z wcześniejszymi pomiarami |
| 1-10 MΩ | Wynik graniczny; może być jeszcze poprawny, ale wymaga kontekstu i sprawdzenia warunków testu |
| 0,5-1 MΩ | Sygnał ostrzegawczy, który zwykle skłania mnie do sprawdzenia wilgoci, zabrudzenia albo uszkodzenia izolacji |
| poniżej 0,5 MΩ | Wynik zły. Taki obwód nie wygląda na gotowy do bezpiecznego załączenia bez diagnostyki |
To są widełki orientacyjne, nie sztywna wyrocznia. Dla silników, transformatorów i długich kabli sensowne wartości bywają dużo wyższe, a w niektórych układach elektronicznych kryteria są zupełnie inne. Dlatego zawsze zestawiam odczyt z typem sprzętu i historią poprzednich badań.
Jeśli urządzenie pozwala na pomiar czasowy, patrzę też na PI albo DAR. PI, czyli stosunek odczytu po 10 minutach do odczytu po 1 minucie, pomaga ocenić, czy izolacja stabilizuje się prawidłowo. W maszynach wirujących wynik około 2 i wyższy zwykle wygląda dobrze, a wartość zbliżona do 1 jest dla mnie sygnałem ostrzegawczym. DAR działa podobnie, tylko w krótszym oknie czasowym i często pomaga szybciej wychwycić problem.
Właśnie dlatego sam odczyt to za mało, a prawdziwą wartość ma dopiero interpretacja w czasie i w kontekście konkretnego układu.
Co najczęściej zaniża odczyt w elektronice i instalacjach
Najwięcej fałszywych alarmów widzę nie w samej izolacji, tylko w warunkach pomiaru. Wystarczy wilgoć po myciu, nagrzany silnik, topnik na płytce albo podłączony zasilacz impulsowy i wynik zaczyna wyglądać gorzej, niż jest w rzeczywistości.
| Czynnik | Co robi z wynikiem | Co robię |
|---|---|---|
| Wilgoć i kondensacja | Wyraźnie obniżają odczyt, szczególnie przy powierzchni izolacji i złączach | Suszę układ, czekam na wyrównanie warunków i dopiero potem powtarzam pomiar |
| Wysoka temperatura | Obniża rezystancję, więc porównanie z zimniejszym stanem może być mylące | Porównuję wyniki wykonane w podobnych warunkach, najlepiej odniesione do około 20°C |
| Zabrudzenia przewodzące | Kurz, topnik, smary i osady tworzą ścieżki upływu | Czyszczę powierzchnię i sprawdzam, czy problem znika po odseparowaniu zabrudzenia |
| Podłączona elektronika | Może zafałszować wynik albo zostać uszkodzona przez napięcie testowe | Odłączam elementy nieprzystosowane do badania izolomierzem |
| Długie przewody i pojemność pasożytnicza | Wynik często zaczyna się nisko i rośnie z czasem, zanim się ustabilizuje | Odczytuję wynik po ustalonym czasie i obserwuję, czy zmiana jest naturalna |
Tu przydaje się prosta reguła kciuka: gdy temperatura rośnie o 10°C, odczyt potrafi spaść mniej więcej o połowę, a przy spadku o 10°C wzrosnąć w podobnej skali. To przybliżenie, nie prawo absolutne, ale dobrze pokazuje, dlaczego porównywanie wyników „z różnych dni” bez kontekstu bywa mylące.
W układach elektronicznych zwracam też uwagę na filtry EMI, warystory, moduły komunikacyjne i zasilacze impulsowe. One potrafią zmienić przebieg pomiaru albo sprawić, że zwykły test izolacji przestaje mieć sens bez odłączenia części obwodu. Gdy widzę płytkę, nie zakładam automatycznie, że da się ją potraktować tak samo jak kabel. To inna klasa ryzyka i inna interpretacja wyniku.
Jeśli wynik zaskakuje, najpierw sprawdzam warunki, dopiero później szukam uszkodzenia. To oszczędza czas i chroni sprzęt.
Co jeszcze sprawdzam, zanim zaufam wynikowi
W praktyce nie ufam pojedynczemu odczytowi, jeśli nie mam pewności, że pomiar wykonano poprawnie. Najbardziej użyteczny jest dla mnie trend: porównanie z poprzednim badaniem, z podobną temperaturą, podobnym stanem wilgotności i tym samym napięciem testowym.
- Sprawdzam, czy obwód był całkowicie odłączony od zasilania.
- Potwierdzam, że wszystkie elementy wrażliwe zostały odpięte albo zabezpieczone.
- Notuję napięcie testowe, temperaturę i warunki otoczenia.
- Patrzę, czy odczyt stabilizuje się płynnie, czy skacze nienaturalnie.
- Porównuję wynik z poprzednimi pomiarami zamiast oceniać go w próżni.
Jeśli dziś widzę 20 MΩ, a miesiąc temu było 200 MΩ, to nawet przy pozornie „dobrym” wyniku wiem, że coś się zmieniło. I właśnie wtedy ten parametr staje się naprawdę użyteczny: nie jako jednorazowa liczba, tylko jako wczesny sygnał problemu.
Tak podchodzę do tego badania w praktyce: spokojnie, z kontekstem i bez nadmiernego zaufania do jednego odczytu. Dzięki temu łatwiej wyłapać wilgoć, zabrudzenie, starzenie albo niewłaściwie podłączoną elektronikę, zanim zamienią się w awarię, przestój albo ryzyko porażenia.
