Pamięć EEPROM - Jak działa i kiedy warto jej użyć?

Pamięć EEPROM to jeden z tych elementów elektroniki, o których mało kto myśli na co dzień, dopóki urządzenie nie zacznie gubić ustawień po odłączeniu zasilania. W praktyce właśnie ona odpowiada za przechowywanie małych, ale ważnych danych: konfiguracji, kalibracji, identyfikatorów i prostych parametrów pracy. W tym tekście pokazuję, jak działa taka pamięć, gdzie ma sens, czym różni się od Flash i kiedy lepiej wybrać inne rozwiązanie.

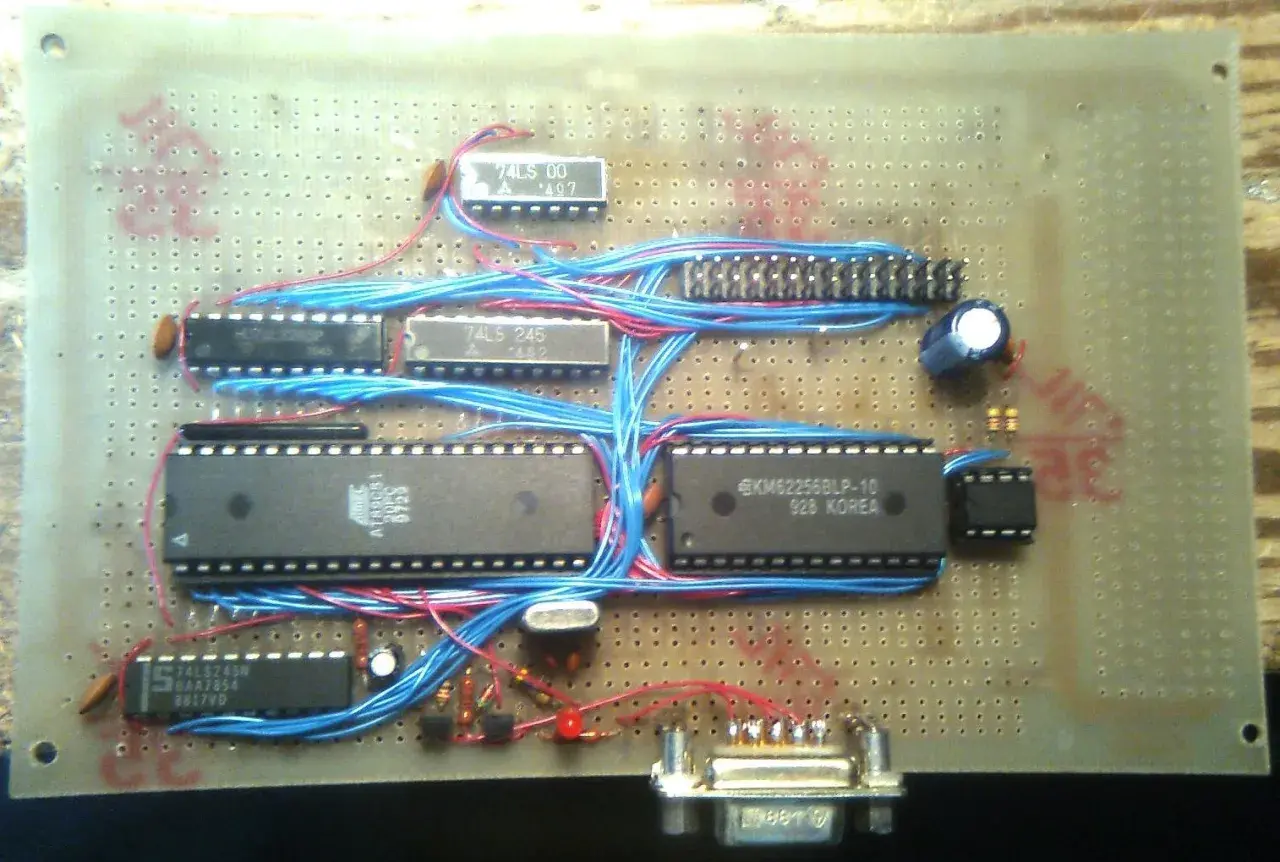

Czym jest pamięć EEPROM i kiedy się przydaje

Ja traktuję EEPROM jako mały, trwały magazyn na dane, które muszą przetrwać wyłączenie zasilania, ale nie wymagają dużej pojemności. To pamięć nieulotna, czyli taka, która nie kasuje zawartości po zaniku prądu. Jej największą zaletą jest prosty model użycia: zapisujesz wartość, odczytujesz ją później i nie musisz odtwarzać konfiguracji od zera po każdym restarcie.

W elektronice użytkowej taki układ bywa wykorzystywany do przechowywania ustawień fabrycznych, numerów seryjnych, danych kalibracyjnych, progów alarmowych czy ostatniego stanu pracy. To ma sens wszędzie tam, gdzie mówimy o kilkudziesięciu bajtach albo kilku kilobajtach, nie o całym firmware. Jeśli urządzenie ma zapamiętać, że użytkownik ustawił głośność na określony poziom albo że czujnik wymaga konkretnego offsetu, EEPROM robi dokładnie to, czego potrzebujesz, bez rozbudowy całej architektury pamięci.

W praktyce najważniejsze pytanie brzmi nie „czy da się tam coś zapisać”, tylko „jak często te dane się zmieniają”. Od odpowiedzi na to zależy, czy EEPROM będzie wygodnym rozwiązaniem, czy raczej wąskim gardłem. Żeby to ocenić, trzeba zobaczyć, jak wygląda sam proces zapisu i skąd biorą się ograniczenia trwałości.

Jak działa zapis i dlaczego nie jest wieczna

W komórkach EEPROM informacja jest przechowywana jako ładunek elektryczny uwięziony w strukturze tranzystora. Odczyt jest względnie prosty, ale zapis wymaga operacji programowania, a czasem także kasowania poziomu ładunku. To właśnie ten etap zużywa komórkę. Dlatego pamięć tego typu nie jest „wieczna”, nawet jeśli dane same z siebie nie znikają po odłączeniu zasilania.

Najczęściej podaje się, że pojedyncza komórka wytrzymuje około 10^5 do 10^6 cykli zapisu, ale dokładna liczba zależy od producenta, procesu technologicznego i konkretnego układu. To oznacza prostą rzecz: jeśli jedna komórka dostałaby jeden zapis na sekundę, milion cykli wyczerpałby ją po nieco ponad 11 dniach. Taki przykład dobrze pokazuje, dlaczego EEPROM świetnie nadaje się do ustawień i konfiguracji, ale słabo do intensywnego rejestrowania zdarzeń.

Warto też pamiętać, że zapis trwa dłużej niż odczyt. W małych układach operacja bywa liczona w milisekundach, a nie w mikrosekundach, więc program musi umieć z tym żyć. To nie jest wada sama w sobie, tylko cecha technologii. Gdy ją rozumiesz, łatwiej dobrać właściwy wariant pamięci i uniknąć błędów projektowych.

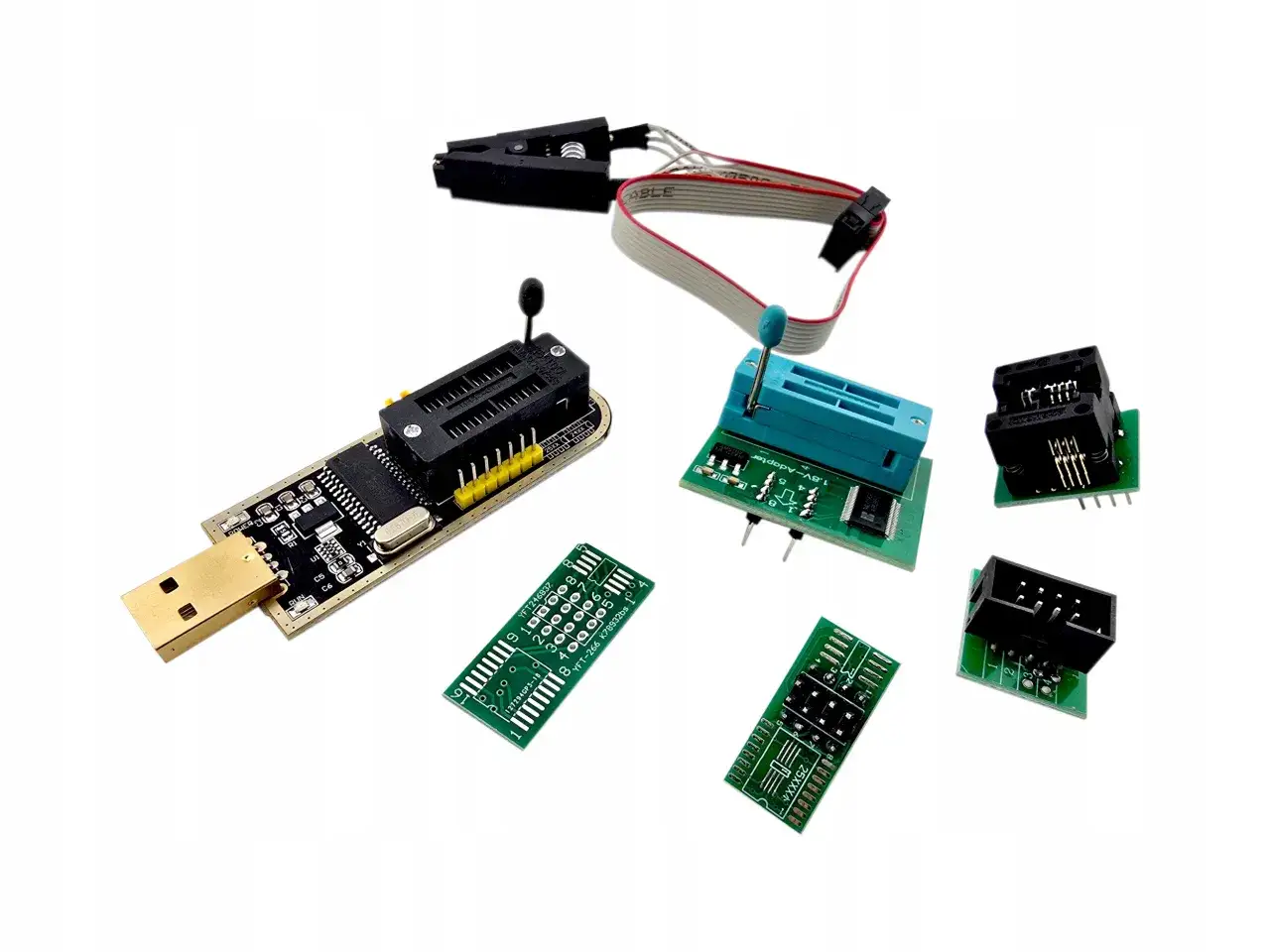

Jakie odmiany spotkasz w urządzeniach

W praktyce nie ma jednego „typu” pamięci EEPROM. Najczęściej różnią się one interfejsem, organizacją i sposobem osadzenia w urządzeniu. Dla projektanta to ważne, bo inny układ wybiera się do prostego modułu czujnikowego, a inny do sprzętu audio, przemysłowego sterownika czy płyty głównej urządzenia RTV.

Wersja szeregowa

To dziś najpopularniejsza odmiana. Komunikacja odbywa się zwykle przez I2C albo SPI, więc układ zajmuje mało pinów i dobrze pasuje do małych mikrokontrolerów. Tego typu pamięci spotyka się w szerokim zakresie pojemności, od 1 Kbit do 32 Mbit, zależnie od producenta i rodziny. Dla wielu projektów to wystarcza z zapasem, bo przechowywane dane są naprawdę niewielkie.

Wersja równoległa

Równoległe EEPROM-y są dziś rzadsze, ale wciąż pojawiają się tam, gdzie liczy się prosty, bezpośredni dostęp do danych. W praktyce bywają używane jako nośnik bardziej „bliski” klasycznej pamięci, z szybszym odczytem przy określonych zastosowaniach. W ofertach producentów spotyka się tu zwykle zakresy od 64 Kbit do 1 Mbit, więc to nadal pamięć do danych pomocniczych, a nie do dużych zbiorów informacji.

Przeczytaj również: Dzielnik napięcia - jak dobrać rezystory i uniknąć typowych błędów?

Emulacja w pamięci Flash

To rozwiązanie często stosowane w mikrokontrolerach, które nie mają osobnej kości EEPROM. Fragment Flash działa wtedy jak miejsce na małe dane nieulotne. Ma to sens z dwóch powodów: oszczędza koszt dodatkowego układu i upraszcza projekt. Trzeba jednak pamiętać, że Flash ma inną organizację zapisu i zwykle wymaga bardziej ostrożnego obchodzenia się z cyklami kasowania.

Wybór wariantu zależy więc od tego, czy projekt ma być najtańszy, najbardziej kompaktowy, czy najtrwalszy przy częstych zmianach danych. I właśnie na tym etapie najłatwiej zrozumieć, gdzie taka pamięć pojawia się w realnych urządzeniach.

Gdzie najczęściej trafia w sprzęcie RTV i automatyce

Najbardziej lubię patrzeć na EEPROM przez pryzmat konkretnych urządzeń, bo wtedy jej rola staje się oczywista. W telewizorze, dekoderze, amplitunerze albo prostym panelu sterującym nie chodzi o ogrom danych, tylko o to, żeby urządzenie po restarcie zachowało ustawienia użytkownika i parametry serwisowe. To właśnie tam taka pamięć daje najwięcej korzyści przy najmniejszym koszcie.

• Sprzęt RTV - zapisuje ustawienia obrazu, dźwięku, listy kanałów, dane identyfikacyjne panelu albo informacje serwisowe. Dzięki temu sprzęt nie wraca do domyślnych parametrów po każdym odłączeniu od prądu.
• Automatyka przemysłowa - przechowuje progi alarmowe, adresy węzłów, liczniki cykli i kalibrację czujników. Tu liczy się stabilność, a nie wielka pojemność.
• Urządzenia IoT - zapisuje konfigurację sieci, offsety pomiarowe i dane pierwszego uruchomienia. To ważne, bo po zaniku zasilania urządzenie ma wrócić do tego samego stanu, a nie zaczynać od zera.
• Elektronika samochodowa - bywa wykorzystywana do danych konfiguracyjnych, które muszą przetrwać reset lub odpięcie akumulatora. W motoryzacji liczy się odporność i przewidywalność, dlatego zakres zastosowań jest dobrze przemyślany.
• Sprzęt AGD i mała elektronika - przechowuje ustawienia użytkownika, kalibrację albo kod regionu. To drobne dane, ale bez nich urządzenie zachowuje się jak „świeże po wyjęciu z pudełka”.

Wniosek jest prosty: EEPROM nie wygrywa pojemnością, tylko praktycznością. Tam, gdzie trzeba zapisać kilka ważnych wartości i nie martwić się o ich zniknięcie, sprawdza się bardzo dobrze. Kiedy jednak pojawia się potrzeba większej pojemności albo częstych zapisów, robi się ciekawiej i porównanie z innymi pamięciami staje się konieczne.

EEPROM a Flash, SRAM i FRAM

Wybór pamięci często rozstrzyga się dopiero po porównaniu kilku technologii obok siebie. Poniżej zestawiam najważniejsze różnice bez marketingowych skrótów myślowych, bo właśnie one pomagają uniknąć błędu już na etapie projektu.

Najkrócej mówiąc: EEPROM jest wygodna do małych, rzadko zmienianych danych, Flash do większych zbiorów i programu urządzenia, SRAM do pracy bieżącej, a FRAM do sytuacji, w których zapisy są bardzo częste. To porównanie jest szczególnie ważne, bo wielu początkujących automatycznie sięga po EEPROM, nawet jeśli problem wcale nie polega na małej pamięci, tylko na zbyt częstym zapisie.

Znając te różnice, można już przejść do praktyki i zobaczyć, jak projektować z taką pamięcią bez typowych błędów. To zwykle oszczędza więcej czasu niż późniejsze poprawki w kodzie lub na płytce.

Jak projektować z nią bez typowych błędów

Własne doświadczenie podpowiada mi jedno: z EEPROM najlepiej obchodzić się oszczędnie. Nie dlatego, że to delikatna technologia, ale dlatego, że jej ograniczenia są bardzo konkretne i łatwo je niechcący przekroczyć. Najczęstszy błąd to aktualizowanie jednego adresu za każdym razem, gdy zmienia się stan aplikacji. To działa przez chwilę, a potem zaczyna skracać żywotność komórki w tempie, którego nikt nie planował.

• Przechowuj tylko to, co musi przetrwać reset - konfigurację, licznik, kalibrację, identyfikator. Dane robocze trzymaj w pamięci ulotnej.
• Grupuj zapisy - zamiast pisać po każdym drobnym zdarzeniu, zbieraj zmiany i zapisuj je rzadziej, na przykład co kilkanaście sekund, minutę albo po zakończeniu operacji.
• Dodaj sumę kontrolną lub CRC - to prosta metoda na wykrycie uszkodzonego wpisu po zaniku zasilania.
• Stosuj kopie zapasowe rekordów - dwie albo trzy wersje tego samego wpisu są często tańsze niż późniejsze debugowanie błędów po utracie danych.
• Myśl o rozkładaniu zużycia - jeśli zapisów jest dużo, lepiej rotować adresy niż katować jeden obszar w kółko.
• Sprawdzaj czas zapisu - w krytycznych momentach urządzenie nie może założyć, że pamięć jest dostępna natychmiast.

Dobrym testem jest proste przeliczenie. Jeśli licznik ma się aktualizować co sekundę, jedna komórka może osiągnąć limit w kilkanaście dni. Jeśli zapis odbywa się raz na minutę, ten sam limit rozciąga się już na lata. Takie porównanie bardzo szybko pokazuje, czy rozwiązanie jest rozsądne, czy tylko „na papierze” wygląda poprawnie.

Przy projektach z mikrokontrolerami często dochodzi jeszcze kwestia emulacji. Gdy producent nie daje osobnej kości, z pomocą przychodzi fragment Flash, ale wtedy trzeba pilnować polityki zapisu, bloków i zachowania przy zaniku zasilania. To prowadzi do ostatniego, praktycznego pytania: kiedy EEPROM naprawdę wygrywa, a kiedy lepiej odpuścić.

Kiedy lepiej wybrać inną pamięć albo emulację

EEPROM przegrywa tam, gdzie dane zmieniają się zbyt często albo gdy potrzebujesz większej pojemności. Jeśli tworzysz licznik impulsów aktualizowany co kilka milisekund, rejestrator danych, bufor zdarzeń albo log pracy maszyny, szybciej dojdziesz do granic tej technologii niż byś chciał. W takich sytuacjach lepiej sprawdza się Flash z dobrze zaprojektowanym zapisem blokowym, FRAM albo inny układ pamięci o wyższej trwałości.

Emulacja EEPROM w Flash ma sens wtedy, gdy chcesz zachować prosty model programowania, a nie chcesz dodawać osobnego układu na płytce. To kompromis, nie cudowne obejście. Działa dobrze przy małej liczbie zapisów, ale wymaga więcej dyscypliny w kodzie. Gdy projekt rośnie, rośnie też znaczenie takich detali jak liczba cykli kasowania, lokalizacja rekordów i bezpieczeństwo zapisu przy nagłym zaniku zasilania.

W praktyce ja patrzę na to tak: jeśli dane są małe, ważne i zmieniają się rzadko, EEPROM ma sens. Jeśli zapisy są częste, lepiej od razu rozważyć inną technologię, zamiast później ratować projekt półśrodkami. To podejście oszczędza czas, a w elektronice czas debugowania zwykle kosztuje więcej niż sam układ.

Co sprawdzić przed wyborem układu do projektu

Przed zakupem albo wpisaniem takiego rozwiązania do schematu sprawdzam zwykle cztery rzeczy: ile danych naprawdę trzeba przechować, jak często będą się zmieniały, czy pojemność ma zostać na lata, oraz czy urządzenie musi przetrwać niespodziewany reset bez utraty wpisu. To wystarcza, żeby odsiać większość nietrafionych decyzji już na starcie.

Jeśli dane zmieniają się rzadko, EEPROM daje prostotę i przewidywalność. Jeśli zmieniają się często, liczy się już nie tyle wygoda, ile trwałość i strategia zapisu. Właśnie dlatego nie traktuję tej pamięci jako uniwersalnej odpowiedzi na każdy problem z przechowywaniem danych, tylko jako bardzo dobry wybór w konkretnym, ograniczonym zakresie zastosowań.

Najlepszy efekt daje połączenie właściwej technologii, prostego schematu zapisu i rozsądnej częstotliwości aktualizacji. Gdy te trzy elementy są dobrze dobrane, EEPROM staje się jednym z najbardziej praktycznych i niedocenianych elementów całego projektu.
