W elektronice i audio skrót TRS najczęściej oznacza popularny wtyk tip-ring-sleeve, czyli 3-polowe złącze spotykane w słuchawkach, mikrofonach, mikserach i interfejsach. W tym artykule wyjaśniam, kiedy taki przewód przenosi stereo, kiedy pracuje jako tor zbalansowany, jak odróżnić go od podobnych wtyków i na co zwrócić uwagę przy doborze kabla. To jedna z tych drobnych rzeczy, które bardzo szybko przekładają się na szumy, kompatybilność i stabilność całego zestawu.
Najważniejsze rzeczy o złączu audio, które warto wiedzieć od razu
- To złącze ma trzy styki: tip, ring i sleeve, dlatego bywa używane w dwóch różnych konfiguracjach sygnału.
- Ten sam wtyk może przenosić stereo albo sygnał zbalansowany, ale nie oznacza to tego samego w każdym urządzeniu.
- W praktyce spotyka się głównie wersje 6,35 mm i 3,5 mm.
- W porównaniu z prostszym złączem dwustykowym lepiej radzi sobie w zastosowaniach profesjonalnych, zwłaszcza przy dłuższych trasach kabla.
- Najwięcej problemów powoduje nie sam format wtyku, tylko błędne założenie, że każdy „jack” działa tak samo.
Co oznacza złącze tip-ring-sleeve i gdzie spotkasz je najczęściej
W praktyce chodzi o 3-stykowy jack, w którym każdy element ma własną funkcję: tip to końcówka, ring to pierścień pośrodku, a sleeve to tuleja lub masa. Taka konstrukcja jest wygodna, bo pozwala przesyłać nie tylko prosty sygnał mono, ale też stereo albo połączenie zbalansowane, zależnie od tego, jak urządzenie mapuje styki.
Z mojego doświadczenia największe nieporozumienia zaczynają się wtedy, gdy ktoś patrzy wyłącznie na kształt wtyku, a nie na jego rolę w torze sygnałowym. Ten sam format może pojawić się w sprzęcie domowym, studyjnym i scenicznie, ale jego znaczenie bywa zupełnie inne. Wersja 6,35 mm częściej trafia do mikserów, odsłuchów i instrumentów, a 3,5 mm do laptopów, rejestratorów i sprzętu konsumenckiego.
Właśnie dlatego ten typ złącza jest tak popularny: jest kompaktowy, szeroko wspierany i wystarczająco uniwersalny, by obsłużyć kilka scenariuszy bez zmiany całej architektury urządzenia. Kiedy już to rozpoznasz, dużo łatwiej przejść do porównania z innymi wariantami.
Jak odróżnić je od ts i trrs
Najprostsza metoda to policzyć styki, ale w praktyce warto też spojrzeć na liczbę czarnych pierścieni na wtyku i na opis gniazda w dokumentacji urządzenia. Jak zwraca uwagę RØDE, dwa pierścienie zwykle oznaczają wersję 3-stykową, a trzy pierścienie wskazują na wariant 4-stykowy. To dobra wskazówka wizualna, ale nie zastępuje sprawdzenia, co producent przewidział dla konkretnego portu.
| Typ złącza | Liczba styków | Typowy sygnał | Najczęstsze zastosowanie | Na co uważać |
|---|---|---|---|---|
| TS | 2 | Mono, niesymetryczne | Gitara, proste źródła liniowe | Większa podatność na zakłócenia |
| 3-polowy jack | 3 | Stereo albo mono zbalansowane | Słuchawki, miksery, inserty | To samo gniazdo może znaczyć coś innego w różnych urządzeniach |
| TRRS | 4 | Stereo plus mikrofon albo sterowanie | Smartfony, headsety, część laptopów | Zgodność zależy od standardu okablowania |
Warto zapamiętać jedną rzecz: kształt nie mówi jeszcze wszystkiego o sygnale. Dwa pozornie identyczne wtyki mogą być elektrycznie niezgodne, jeśli producent zastosował inne mapowanie styków. I właśnie tutaj pojawia się kolejny, ważniejszy temat, czyli to, kiedy taki przewód przenosi stereo, a kiedy tor zbalansowany.
Kiedy ten sam wtyk przenosi stereo, a kiedy sygnał zbalansowany
W wersji stereo tip zwykle odpowiada za lewy kanał, ring za prawy, a sleeve za masę. To rozwiązanie dobrze sprawdza się w słuchawkach i prostych wyjściach konsumenckich, ale nie jest najlepsze na długie odcinki, bo niesymetryczny tor łatwiej łapie zakłócenia.

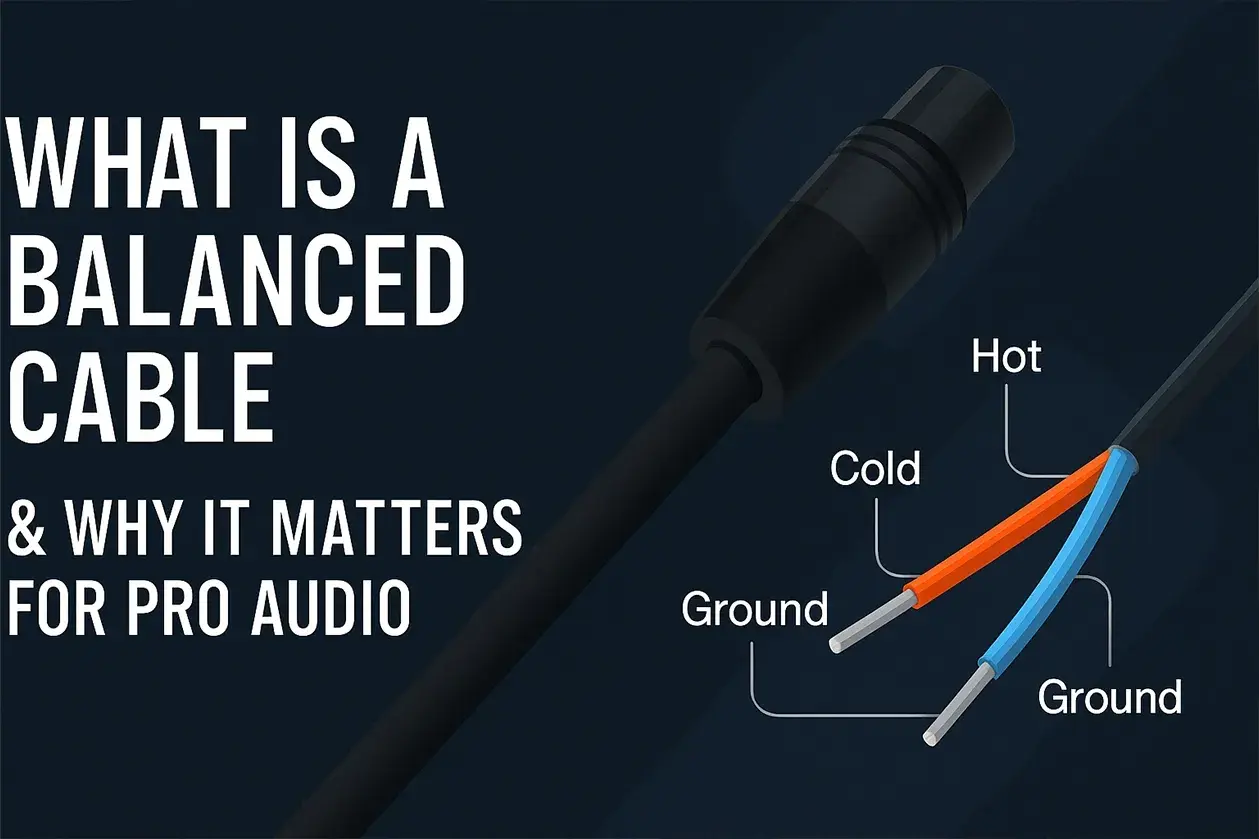

W konfiguracji zbalansowanej sytuacja wygląda inaczej: tip przenosi sygnał dodatni, ring sygnał odwrócony, a sleeve pełni rolę ekranu lub punktu odniesienia. Dzięki temu odbiornik może odjąć od siebie zakłócenia zebrane po drodze, a to daje wyraźnie lepszą odporność na brum i szum. Dokumentacja RØDE i Shure opisuje właśnie ten praktyczny dualizm: ten sam typ złącza może być użyty do stereo, balanced mono albo do punktów insertowych w mikserach.
| Tryb pracy | Tip | Ring | Sleeve | Gdzie ma to sens |
|---|---|---|---|---|
| Stereo niesymetryczne | Lewy kanał | Prawy kanał | Masa | Słuchawki, proste wyjścia audio |
| Sygnał zbalansowany | Hot, sygnał dodatni | Cold, sygnał odwrócony | Ekran lub masa | Połączenia profesjonalne, dłuższe kable |
| Insert | Send | Return | Wspólna masa | Miksery, procesory zewnętrzne, tor obróbki |
Jak dobrać kabel do konkretnego sprzętu
Przy wyborze kabla zawsze zaczynam od trzech pytań: co jest po stronie źródła, co jest po stronie odbiornika i jak długi ma być odcinek. To wystarcza, żeby odsiać większość błędnych zakupów jeszcze przed zamówieniem.
| Sytuacja | Co zwykle wybieram | Dlaczego |
|---|---|---|
| Słuchawki do telefonu, laptopa albo odtwarzacza | 3,5 mm stereo zgodne z gniazdem urządzenia | To standard konsumencki i najprostsza konfiguracja |
| Mikrofon do interfejsu audio lub kamery | Przewód zgodny z wejściem urządzenia, często 3,5 mm lub 6,35 mm zależnie od modelu | Liczy się nie tylko wtyk, ale też zasilanie i typ sygnału |
| Wyjście z miksera do aktywnego głośnika albo interfejsu | Połączenie zbalansowane | Lepsza odporność na zakłócenia, zwłaszcza przy kilku metrach kabla |
| Insert w mikserze | Kabel typu Y z 3-polowym wtykiem po jednej stronie i dwoma wtykami TS po drugiej | Jedno gniazdo obsługuje send i return jednocześnie |
| Połączenie dłuższe niż kilka metrów | Trasa zbalansowana | Przy odcinkach rzędu 5-10 m i więcej niesymetryczny tor szybciej łapie szum |
W takich sytuacjach nie zgaduję, tylko sprawdzam dokumentację. Shure bardzo trafnie pokazuje, że 3-polowe złącze może służyć zarówno do toru zbalansowanego, jak i do inserta, więc sam wygląd wtyku niczego nie gwarantuje. To ważne szczególnie wtedy, gdy sprzęt wygląda podobnie, ale ma inne wymagania po stronie sygnału lub zasilania.
Jeśli chcesz wybrać dobrze za pierwszym razem, patrz na trzy rzeczy:
- Rozmiar wtyku, czyli 3,5 mm albo 6,35 mm.
- Rodzaj sygnału, czyli stereo, zbalansowany mono albo insert.
- Standard po drugiej stronie, zwłaszcza w urządzeniach mobilnych i headsetach.
To wystarczy, żeby z większości kabli zrobić pożytek, a nie kolekcję przypadkowych adapterów. Gdy już znasz właściwy typ połączenia, pozostaje druga połowa problemu, czyli błędy, które najczęściej psują dźwięk w praktyce.
Najczęstsze błędy, które powodują szum albo brak sygnału
Najwięcej pomyłek widzę nie przy drogim sprzęcie, tylko przy prostych podłączeniach „na szybko”. I właśnie tam drobna różnica w standardzie potrafi zatrzymać cały zestaw.
- Mylenie stereo z połączeniem zbalansowanym. To nie jest ten sam tryb pracy, nawet jeśli wtyk wygląda identycznie.
- Zakładanie, że każdy 3,5 mm port jest headsetowy. W jednych urządzeniach gniazdo obsługuje słuchawki i mikrofon, w innych tylko wyjście audio.
- Używanie taniego adaptera bez sprawdzenia jakości styków. Jeśli wtyk siedzi luźno, pojawią się trzaski, zanik jednego kanału albo przerywanie przy ruchu przewodu.
- Wysyłanie sygnału niesymetrycznego na długi odcinek. Przy kilku metrach bywa to jeszcze akceptowalne, ale im dłuższy kabel, tym szybciej rośnie ryzyko szumu.
- Ignorowanie standardu OMTP i CTIA w headsetach. W praktyce może to oznaczać brak mikrofonu albo zamienione funkcje sterowania.
Jeśli po podłączeniu coś brzmi cicho, gra tylko jedna strona albo mikrofon milczy, ja najpierw sprawdzam standard gniazda, a dopiero potem sam przewód. To zaskakująco skuteczne podejście, bo w wielu przypadkach problem nie leży w uszkodzeniu kabla, tylko w niezgodności elektrycznej. Z tego wynika ostatnia, bardzo praktyczna rzecz: jak kupować osprzęt tak, żeby nie przepłacić za coś, co i tak nie zadziała.
Trzy rzeczy, które sprawdzam przed zakupem kabla
Nie kupuję kabla po samym opisie „jack”. W elektronice to za mało, bo dwa podobne produkty mogą zachowywać się zupełnie inaczej.
- Opis urządzenia. Szukam informacji, czy gniazdo jest wejściem liniowym, wyjściem słuchawkowym, insertem czy portem headsetowym.
- Długość i ekranowanie. Krótki przewód do biurka może być prosty i tani, ale przy większej odległości wolę wersję lepiej ekranowaną i w torze zbalansowanym.
- Kompatybilność po obu stronach. Wtyk może pasować mechanicznie, a mimo to nie działać poprawnie, jeśli standard sygnału jest inny.
Jeśli mam wybrać jedną praktyczną zasadę, to tę: nie oceniaj kabla po samym kształcie wtyku. W audio liczy się liczba styków, standard po drugiej stronie i to, czy sygnał ma iść jako stereo, zbalansowane mono czy insert. Gdy to sprawdzisz, większość problemów znika jeszcze zanim pierwszy raz naciśniesz play.
