Wyłącznik krańcowy - jak działa i jak dobrać model

Wyłącznik krańcowy, często nazywany krańcówką, to prosty element, który daje maszynie bardzo ważną informację: gdzie kończy się ruch i kiedy trzeba zmienić stan układu. W elektronice i automatyce to jeden z tych podzespołów, które wyglądają niepozornie, a realnie decydują o bezpieczeństwie, powtarzalności i wygodzie pracy. W tym artykule pokazuję, jak działa, gdzie ma największy sens, jak dobrać właściwy model i jakie błędy najczęściej psują cały efekt.

Jak działa wyłącznik krańcowy i co mówi sterownikowi

W praktyce wyłącznik krańcowy jest fizycznym punktem informacji: ruchomy element maszyny naciska dźwignię, trzpień albo rolkę, a wewnętrzny zestyk zmienia stan. Sterownik dostaje prosty komunikat typu „osiągnięto pozycję końcową” i może zatrzymać silnik, uruchomić kolejną fazę cyklu albo zablokować dalszy ruch. To właśnie dlatego ten element tak dobrze pasuje do automatyki: nie wymaga skomplikowanego przetwarzania, tylko jednoznacznej reakcji.

W środku najczęściej znajdziesz trzy rzeczy: aktyuator wystający na zewnątrz, mechanizm przełączający oraz obudowę chroniącą styk przed pyłem, olejem i przypadkowymi uderzeniami. Przy prostszych modelach do wyboru są styki NO i NC, czyli normalnie otwarty i normalnie zamknięty. Ja zwykle tłumaczę to tak: sterownik ma dostać sygnał wtedy, kiedy ruch rzeczywiście doszedł do granicy, a sposób realizacji zależy od logiki całego układu.

To ważne, bo wyłącznik krańcowy nie służy do „siłowego zatrzymywania” mechaniki. On ma dać sygnał, a nie przyjmować na siebie pełną energię z rozpędzonej osi. Jeśli projekt jest dobrze zrobiony, najpierw działa logika sterowania, a dopiero w tle zostaje ten mechaniczny zabezpieczający punkt odniesienia. Kiedy to jest jasne, łatwiej ocenić, gdzie ten element ma największy sens w praktyce.

Gdzie spotkasz go najczęściej i dlaczego właśnie tam

Najwięcej sensu wyłącznik krańcowy ma w miejscach, w których ruch jest powtarzalny, ale nie zawsze idealnie przewidywalny. W bramach i roletach potwierdza położenie krańcowe, w maszynach przemysłowych pilnuje końca skoku, a w windach i układach transportowych ogranicza zakres ruchu, zanim coś zostanie przeciążone. W drukarkach 3D i prostych maszynach CNC służy do bazowania osi, czyli ustawienia „zera” przed startem pracy.

• Bramy i rolety - pomagają zatrzymać napęd dokładnie w skrajnym położeniu, bez dobijania do mechanicznego oporu.
• Drukarki 3D - wyznaczają punkt odniesienia dla osi, więc bez nich bazowanie byłoby mniej powtarzalne.
• Maszyny CNC - pilnują końca zakresu i ułatwiają bezpieczny start cyklu po włączeniu zasilania.
• Osłony i drzwiczki serwisowe - blokują uruchomienie urządzenia, jeśli nie są prawidłowo zamknięte.
• Układy transportowe - ograniczają ruch w miejscach, gdzie błąd położenia mógłby oznaczać kolizję lub przeciążenie.

W urządzeniach z osłonami, drzwiczkami serwisowymi albo pokrywami bezpieczeństwa taki element bywa prostym warunkiem uruchomienia cyklu. Jeśli osłona nie jest domknięta, obwód pozostaje w nieprawidłowym stanie i maszyna nie startuje albo od razu się zatrzymuje. To właśnie sprawia, że wyłącznik krańcowy jest czymś więcej niż zwykłym przełącznikiem: staje się prostym interfejsem między mechaniką a sterowaniem.

To prowadzi wprost do pytania, jakie odmiany konstrukcyjne warto rozważyć.

Jakie są rodzaje i czym się różnią

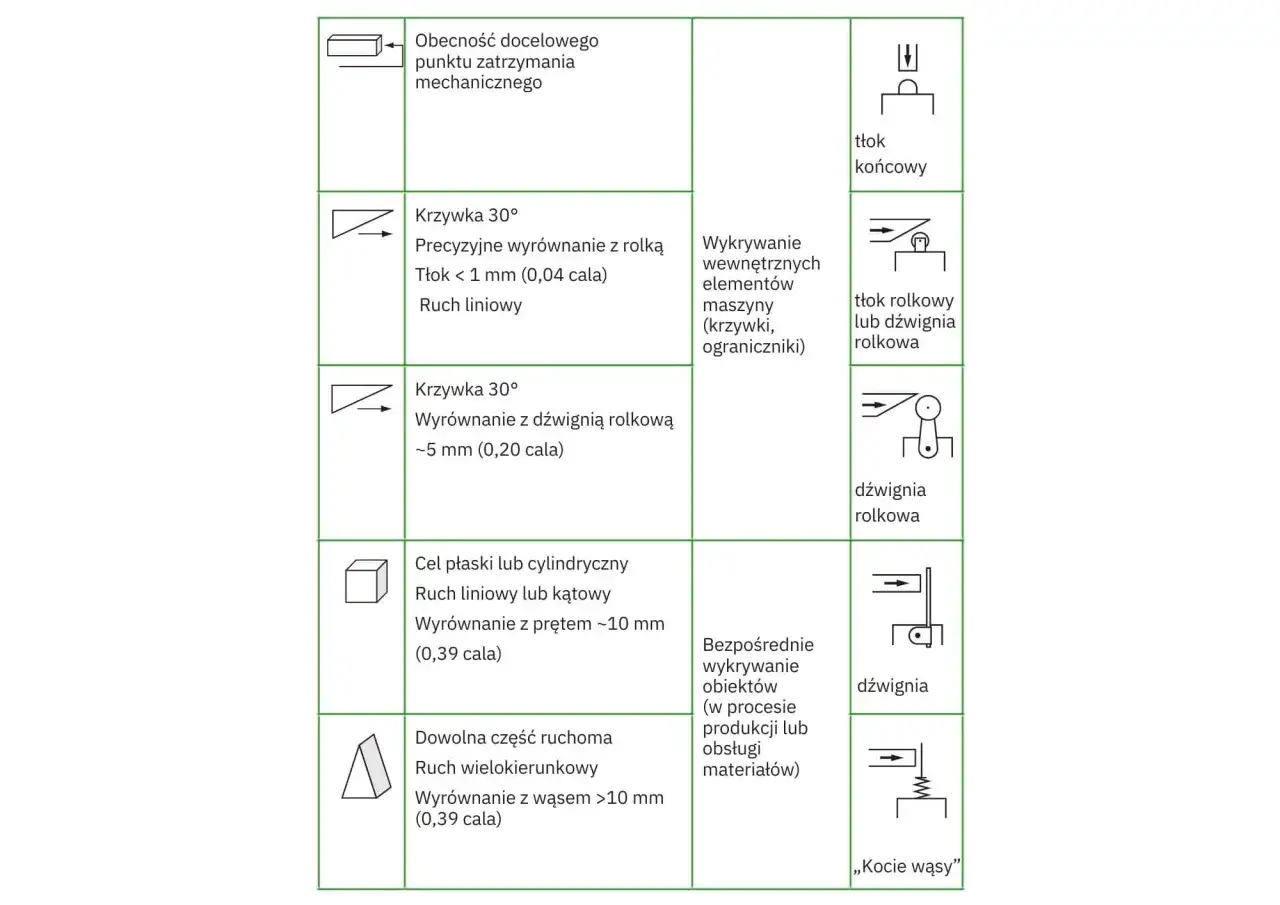

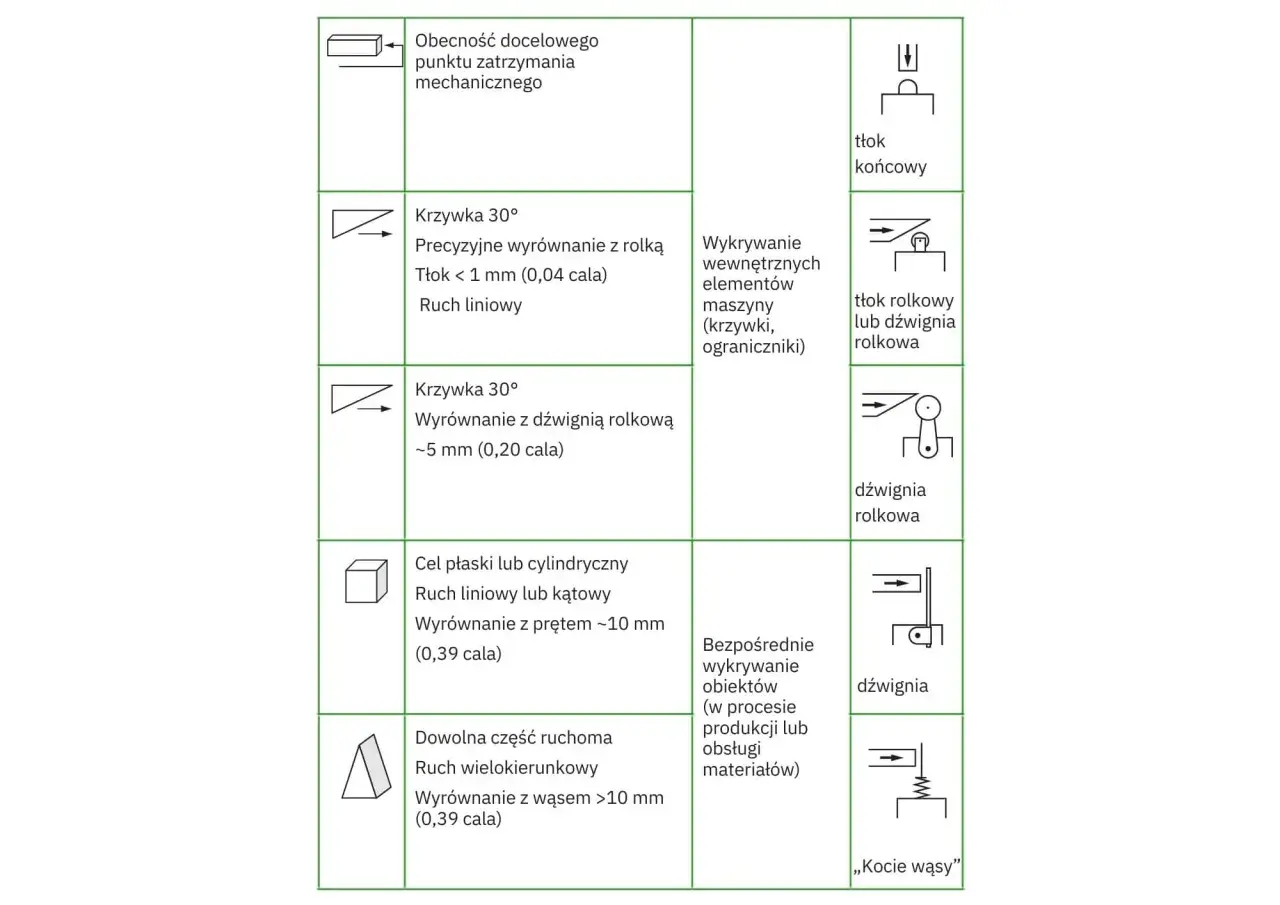

Największe różnice nie wynikają z samej zasady działania, tylko z tego, jak element jest pobudzany mechanicznie. W katalogach spotkasz zarówno proste trzpienie, jak i dźwignie z rolką, wersje sprężynowe czy aktywatory regulowane. Ja patrzę na to bardzo praktycznie: nie biorę „najmocniejszej” opcji, tylko tę, która najlepiej pasuje do toru ruchu i siły nacisku.

Przeczytaj również: Prawo Faradaya - jak zmiana pola magnetycznego tworzy napięcie?

Styk NO i NC

Jeśli chodzi o logikę kontaktów, najczęściej spotkasz NO i NC. W prostych systemach sterowania NO bywa wygodny, bo stan aktywny jest jednoznaczny, ale w obwodach bezpieczeństwa ja częściej patrzę na NC, ponieważ przerwa w przewodzie również daje sygnał problemu. To nie zwalnia z projektowania całego obwodu ochronnego, ale pomaga wykryć uszkodzenie szybciej.

Sama geometria nie wystarczy, więc następny krok to dobór pod konkretne warunki pracy.

Jak dobrać model, żeby nie walczył z mechaniką

Przy doborze krańcówki zawsze zaczynam od mechaniki, a dopiero potem patrzę na kartę katalogową. Jeśli aktywator pracuje pod złym kątem, styk będzie działał, ale zużyje się szybciej, będzie łapał fałszywe zadziałania albo zacznie wymagać ciągłej regulacji.

• Geometria ruchu - sprawdzam, czy nacisk jest osiowy, czy element dochodzi z boku i potrzebuje rolki albo dźwigni.
• Siła i prędkość - wyłącznik ma informować o końcu ruchu, a nie robić za zderzak; przy twardszych mechanizmach łatwo o przedwczesne zużycie.
• Parametry elektryczne - liczy się nie tylko napięcie, ale też prąd i rodzaj obciążenia, bo wejście PLC, cewka i silnik to zupełnie różne przypadki.
• Środowisko pracy - w kurzu, wilgoci i oleju celuję co najmniej w IP65; jeśli warunki są cięższe, warto pójść wyżej.
• Serwis i trwałość - dobrze, gdy aktywator da się wymienić osobno, a producent podaje trwałość mechaniczną w cyklach, a nie tylko ogólny opis.

W praktyce najbardziej mylące jest to, że model „pasuje” elektrycznie, ale nie pasuje mechanicznie. Ja traktuję to jako czerwony alarm: jeśli trzeba dociskać, wyginać albo ratować ustawienie podkładkami, układ będzie działał tylko do pierwszej większej wibracji. Kiedy model jest już dobrany, o niezawodności decyduje montaż i podłączenie.

Jak podłączyć i czego unikać

Przy wejściu cyfrowym sterownika sprawdzam nie tylko schemat NO/NC, ale też typ wejścia, wspólną masę i sposób filtracji. W prostych projektach problemem bywa drganie styków: po zadziałaniu zestyk nie przechodzi idealnie raz, tylko potrafi na chwilę „poskakać”, więc program albo wejście PLC powinno to wygasić.

1. Najpierw ustalam, czy logika ma być oparta o NO czy NC, i czy sterownik faktycznie oczekuje takiego stanu spoczynkowego.
2. Potem dopasowuję napięcie i prąd do obciążenia, pamiętając, że inne wymagania ma wejście cyfrowe, a inne cewka przekaźnika.
3. Montuję element tak, by nacisk był możliwie prosty i bez bocznego skręcania aktywatora.
4. Zostawiam minimalny zapas ruchu po zadziałaniu, bo wyłącznik ma sygnalizować koniec, a nie przejmować energię całego najazdu.
5. Na końcu ustawiam filtr programowy lub sprzętowy - zwykle od kilku do kilkudziesięciu milisekund, zależnie od aplikacji.

Najczęstsze błędy są zaskakująco proste: brak odciążenia przewodu, montaż pod złym kątem, zbyt twardy najazd albo ignorowanie drgań styków. Właśnie tu widać różnicę między działającym prototypem a układem, który ma przetrwać miesiące pracy bez ciągłego poprawiania. Jeśli nadal wahasz się między mechaniką a bezdotykiem, porównanie obu podejść porządkuje decyzję.

Kiedy mechanika wygrywa z czujnikiem bezdotykowym

Nie zawsze trzeba szukać bardziej zaawansowanego sensora. W wielu maszynach mechaniczny wyłącznik krańcowy wygrywa prostotą, odpornością na typowe błędy montażowe i łatwością diagnozy. Jeśli ruch jest wolny lub średni, a warunki są umiarkowanie trudne, ta technologia bywa po prostu najbardziej rozsądna.

W praktyce wybieram mechaniczny element wtedy, gdy chcę prostego sygnału „jest / nie ma”, a nie laboratoryjnej precyzji. Czujnik bezdotykowy jest świetny, gdy cykli jest bardzo dużo, a ruch odbywa się szybko, ale to nie znaczy, że zawsze jest lepszy. Czasem najbardziej opłaca się rozwiązanie mniej efektowne, za to bardziej przewidywalne w serwisie.

Na koniec zostaje kilka prostych kontroli, które oszczędzają najwięcej czasu w uruchomieniu.

Co sprawdzam przed uruchomieniem, żeby układ pracował bez niespodzianek

Ja przed pierwszym testem zawsze robię krótką checklistę. To nie jest nadmiar ostrożności, tylko zwykła oszczędność czasu: źle ustawiony aktywator potrafi generować usterki, które wyglądają jak problem z elektroniką, choć źródło jest czysto mechaniczne.

• Czy punkt nacisku jest powtarzalny i nie ociera bokiem o aktywator.
• Czy przewód ma odciążenie i nie pracuje razem z ruchomą częścią maszyny.
• Czy logika NO/NC zgadza się z tym, co widzi sterownik po starcie.
• Czy obudowa ma odpowiednią szczelność do pyłu, wilgoci i oleju.
• Czy filtracja drgań styków nie jest ustawiona zbyt agresywnie ani zbyt słabo.

Jeśli aplikacja pracuje w kurzu, z wibracjami albo przy częstych cyklach, lepiej od razu założyć model z mocniejszą obudową i prostą wymianą aktywatora. Dobrze dobrany wyłącznik krańcowy nie rzuca się w oczy, ale właśnie o to chodzi: ma po prostu działać, bez wymówek i bez niespodzianek.
