Dobry schemat elektryczny pozwala zrozumieć, jak naprawdę pracuje układ: skąd trafia zasilanie, które elementy odpowiadają za sterowanie i gdzie szukać miejsca awarii. W elektronice to często ważniejsze niż wygląd samej płytki, bo właśnie na schemacie widać logikę połączeń, a nie tylko fizyczne rozmieszczenie części. W tym tekście pokazuję, jak go czytać, jak odróżniać najważniejsze warianty i jak przygotować własny projekt bez chaosu.
Najkrócej: co trzeba wiedzieć, żeby czytać układ bez zgadywania
- Najpierw patrz na zasilanie, masę i główne bloki układu, dopiero potem na pojedyncze elementy.
- Linia oznacza połączenie, kropka na skrzyżowaniu potwierdza węzeł, a brak kropki zwykle znaczy brak kontaktu.
- Masa w elektronice nie zawsze oznacza uziemienie ochronne, więc warto sprawdzać opis konkretnego projektu.
- Najczytelniejsze są rysunki, które rozdzielają funkcję układu od jego fizycznego montażu.
- Przed uruchomieniem sprawdzaj polaryzację, numerację złączy, wartości elementów i ciągłość połączeń.
Jak odczytać oznaczenia i śledzić przepływ sygnału
Ja zawsze zaczynam od dwóch rzeczy: zasilania i masy. Dopiero potem patrzę na elementy pośrednie, bo nawet najbardziej rozbudowany układ elektroniczny da się rozebrać na prostsze fragmenty, jeśli widzisz, skąd bierze energię i dokąd ją oddaje.

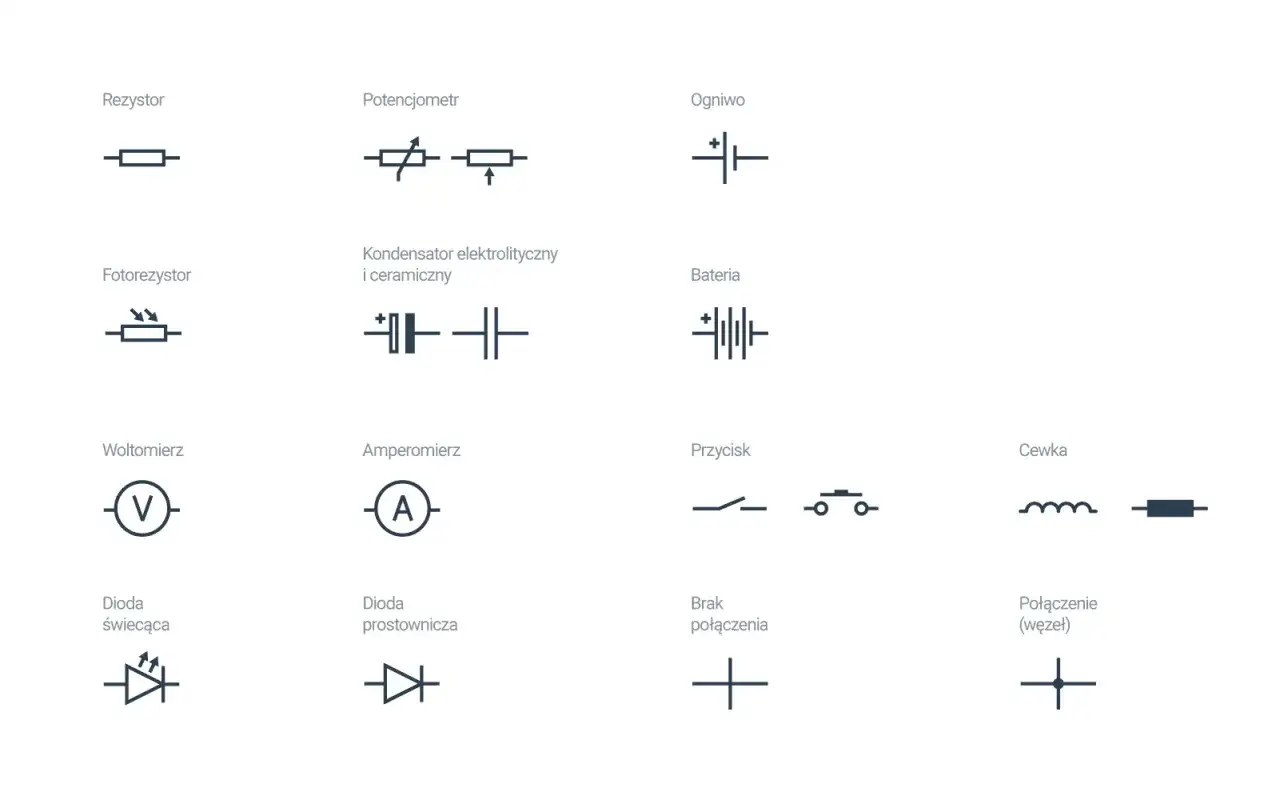

Linie, węzły i rozgałęzienia
Na rysunku linia ciągła oznacza przewód albo połączenie elektryczne. Kropka na przecięciu linii mówi, że w tym miejscu istnieje realny węzeł, a brak kropki zwykle oznacza tylko skrzyżowanie na papierze, bez kontaktu. To drobiazg, ale właśnie na nim najczęściej wykładają się początkujący.
- Linia ciągła oznacza przewód lub połączenie elektryczne.
- Kropka na skrzyżowaniu mówi, że przewody naprawdę są ze sobą połączone.
- Skrzyżowanie bez kropki zwykle oznacza tylko przecięcie linii na rysunku, bez kontaktu elektrycznego.
- Strzałki i opisy pomagają śledzić kierunek sygnału, napięcia lub sterowania.
Przeczytaj również: Jak obliczyć opór elektryczny - Poznaj wzory i unikaj błędów?

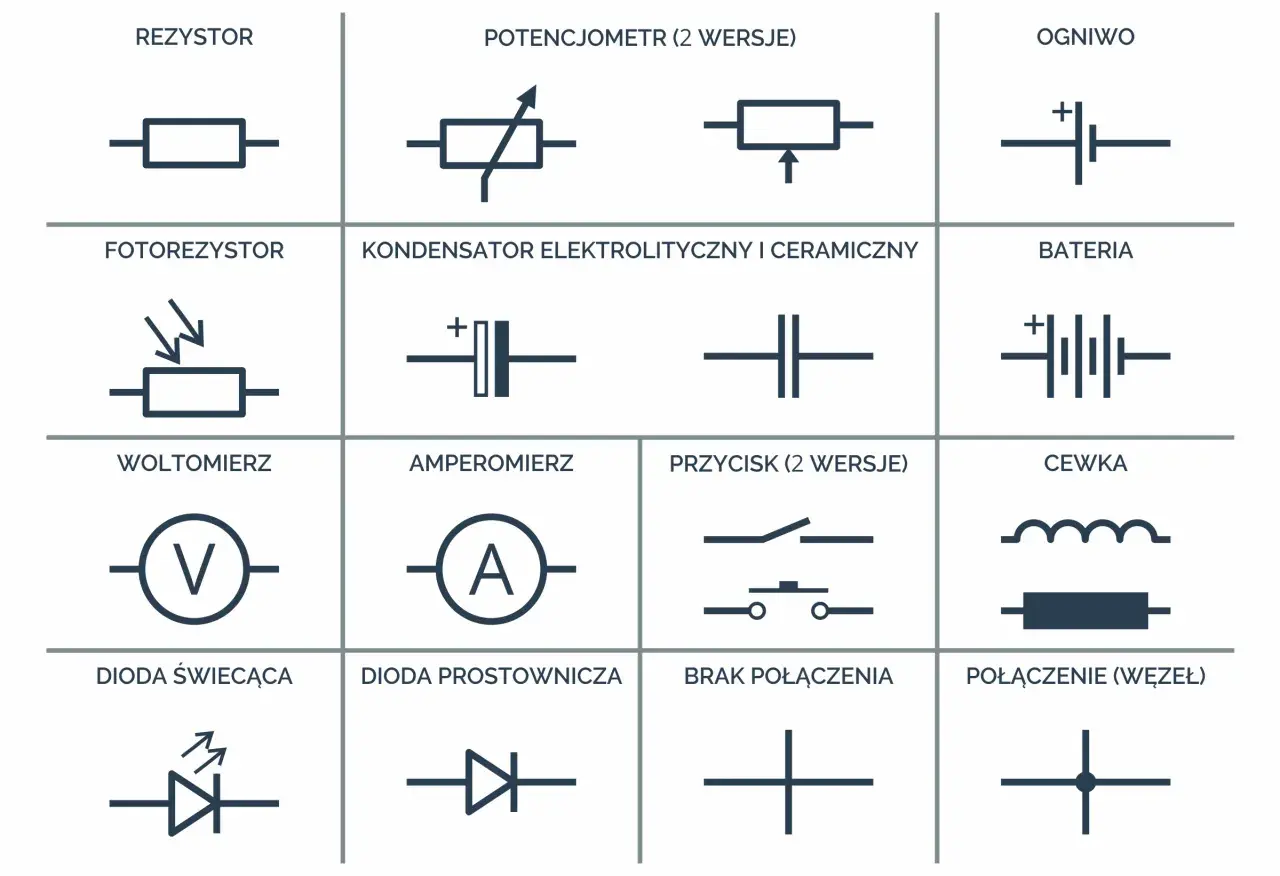

Oznaczenia elementów
W dokumentacji spotkasz skróty typu R1, C3, D2, Q1, U4 albo F1. Litera mówi o klasie elementu, a liczba pozwala odróżnić konkretne sztuki, więc od razu widzisz, czy chodzi o rezystor, kondensator, diodę, tranzystor, układ scalony czy bezpiecznik. To jeden z tych prostych nawyków, który bardzo przyspiesza czytanie całego rysunku.
| Oznaczenie | Co oznacza | Na co patrzeć |
|---|---|---|
| R | Rezystor | Wartość w omach i moc strat |
| C | Kondensator | Pojemność i polaryzację, jeśli jest spolaryzowany |
| D | Dioda | Kierunek przewodzenia |
| Q / T | Tranzystor | Typ i wyprowadzenia |
| U | Układ scalony | Numer funkcji i piny zasilania |
| F | Bezpiecznik | Prąd znamionowy i miejsce w torze zasilania |
W praktyce najwięcej nieporozumień rodzi masa. Masa sygnałowa, masa zasilania i uziemienie ochronne nie zawsze są tym samym, choć na szybkim oglądzie łatwo je pomylić. Jeśli projekt ma kilka mas, szukam opisu przy symbolu, a nie zgaduję po samym znaku. Kiedy umiesz już czytać podstawowe oznaczenia, dużo łatwiej odróżnisz typ dokumentacji, bo nie każdy rysunek służy do tego samego.
Jakie rodzaje schematów spotkasz w elektronice
Nie każdy rysunek techniczny odpowiada na te same pytania. Jeden ma pokazać zasadę działania, drugi układ przewodów, a trzeci to, jak złożyć urządzenie tak, by serwis i montaż nie zamieniły się w zgadywanie.
| Rodzaj | Co pokazuje | Kiedy się przydaje | Ograniczenie |
|---|---|---|---|
| Ideowy | Funkcję i połączenia między elementami | Analiza działania, nauka, serwis | Nie pokazuje wyglądu ani rozmieszczenia części |
| Montażowy | Rozmieszczenie elementów i prowadzenie przewodów | Składanie urządzenia, naprawa wiązek | Jest mniej wygodny do szybkiego zrozumienia działania |
| Połączeń | Jakie złącza, piny i przewody mają się ze sobą łączyć | Serwis, instalacje, testowanie wiązek | Może być mało intuicyjny, jeśli brakuje opisów |
| Blokowy | Najważniejsze moduły układu i ich relacje | Wstępna analiza większego projektu | Nie daje szczegółów elementów i wartości |
Ja w serwisie RTV najczęściej korzystam z rysunku ideowego, bo to on najszybciej prowadzi do źródła problemu. Gdy trzeba sprawdzić przewody, złącza albo kolejność pinów, lepszy bywa schemat połączeń. Jeśli chodzi tylko o zrozumienie struktury większego układu, wystarczy blokowy. Taki podział ma sens dopiero wtedy, gdy sam rysunek jest czytelny, więc praktyka projektowa zaczyna się od porządku.
Jak narysować przejrzysty projekt od zera
Ja zaczynam od funkcji, nie od detali. Najpierw zapisuję, co układ ma robić, potem dzielę go na bloki, a dopiero na końcu wstawiam konkretne elementy.
- Opisz wejście i wyjście - co zasila układ i jaki sygnał ma z niego wyjść.
- Rozbij projekt na bloki - zasilanie, sterowanie, filtracja, wykonanie.
- Dodaj zabezpieczenia - bezpiecznik, diodę zabezpieczającą, ograniczenie prądu albo filtr, jeśli są potrzebne.
- Oznacz wszystkie elementy - bez numerów i nazw rysunek szybko traci wartość użytkową.
- Sprawdź polaryzację i kierunek przepływu - szczególnie przy diodach, elektrolitach, tranzystorach i układach scalonych.
Warto też zachować jeden kierunek czytania: najczęściej od lewej do prawej albo od góry do dołu. To nie jest twarda reguła fizyczna, ale bardzo pomaga w dużych projektach, bo mózg przestaje skakać po kartce bez porządku. Gdy układ ma więcej niż dwa lub trzy bloki, rozdzielam je wizualnie i nie wciskam wszystkiego w jedną gęstą kolumnę.
Taki porządek ułatwia późniejszy montaż na płytce PCB, czyli płytce drukowanej, bo z dobrze rozpisanego schematu dużo łatwiej zrobić sensowny layout. Zanim jednak do tego dojdziesz, warto wiedzieć, jakie błędy najczęściej rozwalają nawet poprawny merytorycznie projekt.
Błędy, które najczęściej psują interpretację
Najwięcej problemów nie bierze się z braku wiedzy, tylko z pośpiechu. W praktyce widzę wciąż te same potknięcia, które sprawiają, że nawet dobry układ wygląda na nieczytelny albo wręcz mylący.
- Mylone skrzyżowanie z połączeniem - bez kropki dwa przewody zwykle nie są ze sobą połączone.
- Brak oznaczeń polaryzacji - szczególnie kłopotliwy przy kondensatorach elektrolitycznych i diodach.
- Jedna masa do wszystkiego - projekt może działać, ale serwis i diagnoza stają się dużo trudniejsze, jeśli nie opiszesz, co z czym jest połączone.
- Pomieszanie widoku ideowego z montażowym - rysunek ma tłumaczyć działanie, a nie udawać zdjęcie płytki.
- Brak nazw złącz i pinów - bez tego trudno odtworzyć wiązkę przewodów albo sprawdzić urządzenie na stole.
- Zbyt wiele skrótów autorskich - jeśli tylko autor wie, co oznacza dany symbol lub opis, dokumentacja traci sens.
Ja zawsze zakładam, że dokumentacja trafi do kogoś innego: kolegi z serwisu, elektronika po przerwie albo po prostu do mnie za trzy miesiące. Jeśli po takim czasie nie da się jej przeczytać bez zgadywania, to znak, że trzeba ją poprawić. I właśnie dlatego narzędzia oraz kilka prostych nawyków robią tak dużą różnicę.
Narzędzia i nawyki, które naprawdę pomagają
Do szybkiego szkicu wystarczy kartka, ale do projektu, który ma przetrwać montaż i serwis, lepiej użyć narzędzia klasy EDA. To skrót od Electronic Design Automation, czyli programów do projektowania elektroniki, które pilnują symboli, połączeń i numeracji elementów.
- KiCad - dobry wybór do nauki, projektów hobbystycznych i wielu zastosowań półprofesjonalnych.
- Altium Designer - przydatny w bardziej rozbudowanych zespołach i produktach komercyjnych.
- EasyEDA - wygodna opcja, gdy zależy ci na szybkim starcie i pracy w przeglądarce.
Najbardziej praktyczna funkcja to nie sama biblioteka symboli, ale automatyczna kontrola ERC, czyli sprawdzanie reguł elektrycznych. Taki test wyłapuje między innymi niepodłączone wejścia, błędne zasilanie albo punkty, które wyglądają dobrze wizualnie, ale nie mają sensu elektrycznie.
Ja trzymam jeszcze jedną zasadę: po zakończeniu rysowania eksportuję projekt do PDF i czytam go tak, jak zrobiłby to ktoś z zewnątrz. Ten prosty test często pokazuje błędy, których nie widać podczas projektowania, bo człowiek za długo patrzy na własną wersję roboczą. Gdy to działa, ostatni krok przed uruchomieniem staje się naprawdę szybki.
Co sprawdzam przed uruchomieniem układu
Zanim podłączę zasilanie, robię krótką kontrolę, która oszczędza najwięcej czasu i nerwów. To nie jest ceremonia dla samej procedury, tylko prosty sposób na wychwycenie błędów, które później zamieniają się w zwarcia, brak działania albo dziwne zachowanie układu.
- Sprawdzam, czy napięcie zasilania pasuje do projektu i czy polaryzacja jest opisana bez dwuznaczności.
- Weryfikuję elementy spolaryzowane, zwłaszcza diody, elektrolity i układy scalone.
- Patrzę, czy każdy konektor ma numerację pinów i czy odpowiada faktycznej wiązce przewodów.
- Porównuję wartości rezystorów, kondensatorów i bezpieczników z dokumentacją.
- Upewniam się, że masa, ekran i uziemienie nie zostały pomieszane tam, gdzie nie powinny.
- Robię szybki test ciągłości, jeśli układ ma krytyczne połączenia zasilania lub sygnału.
Dobrze przygotowany schemat elektryczny ma przede wszystkim prowadzić przez projekt bez zgadywania: od zasilania, przez logikę połączeń, aż po szybkie uruchomienie i diagnozę. Jeśli po przeczytaniu można opisać układ jednym spójnym zdaniem, to zwykle znaczy, że dokumentacja została zrobiona tak, jak trzeba.
