W praktyce, gdy ktoś pyta, jak podłączyć bezpiecznik B16, ja zaczynam od jednego doprecyzowania: chodzi o wyłącznik nadprądowy o charakterystyce B i prądzie znamionowym 16 A. To nie jest zwykła podmiana elementu w rozdzielnicy, tylko decyzja o tym, czy dany obwód ma właściwe zabezpieczenie, czy przewody są dobrane poprawnie i czy aparat zadziała wtedy, kiedy powinien. W tym tekście pokazuję, jak czytać oznaczenia, kiedy B16 ma sens, jak wygląda poprawny montaż i gdzie najczęściej popełnia się kosztowne błędy.
Najważniejsze rzeczy, które trzeba sprawdzić przed montażem B16
- B16 to wyłącznik nadprądowy 16 A, a nie wkładka topikowa.
- Najpierw trzeba ocenić obciążenie obwodu, potem dobrać aparat, a dopiero na końcu przewód.
- W wielu aparatach zasilanie prowadzi się od góry, ale zawsze decydują oznaczenia producenta.
- Charakterystyka B jest dobra dla obwodów ogólnych, ale bywa zbyt czuła przy dużym prądzie rozruchowym.
- Po montażu liczą się pomiary, a nie tylko to, że „wszystko świeci”.

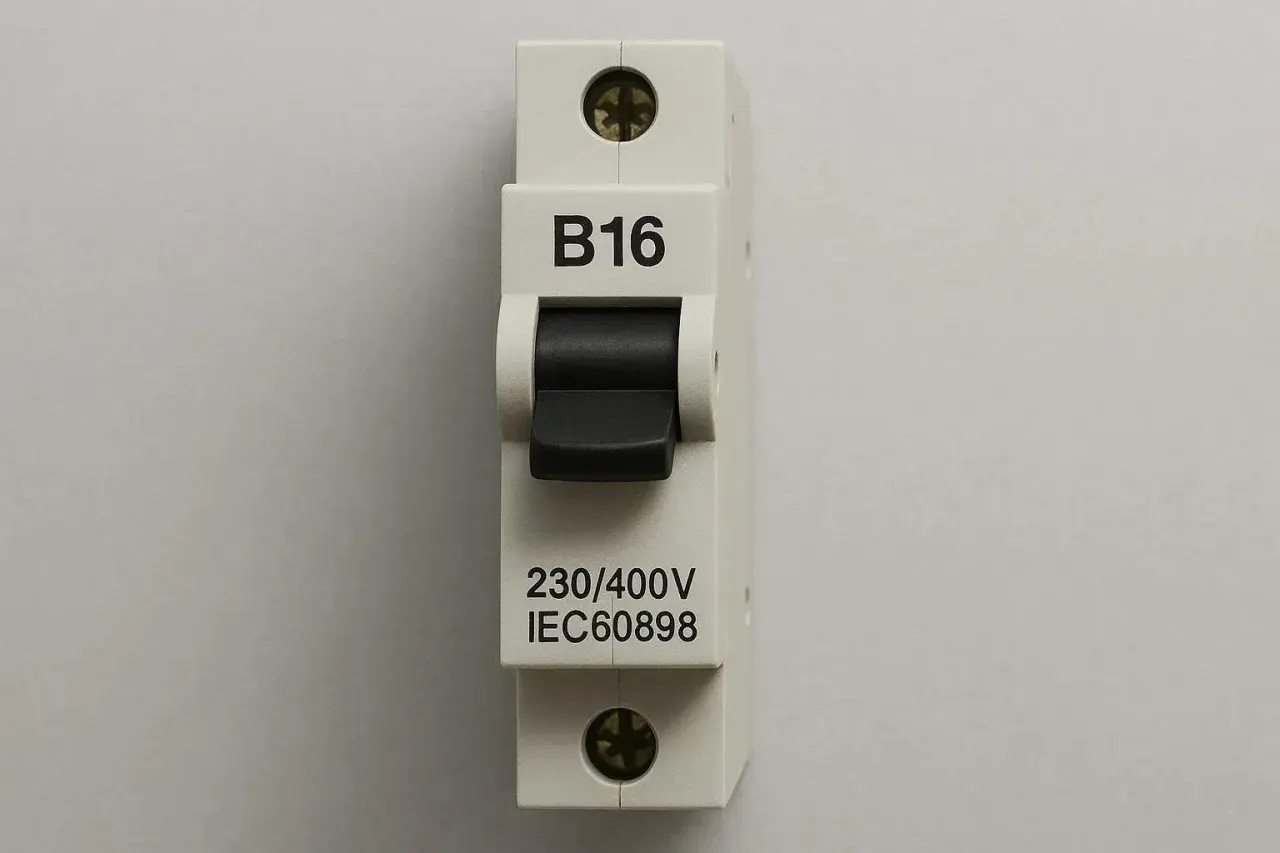

Co oznacza B16 i kiedy taki aparat ma sens
Ja zawsze zaczynam od rozszyfrowania samego oznaczenia, bo to od razu porządkuje temat. Litera B mówi o charakterystyce wyzwalania, a liczba 16 o prądzie znamionowym 16 A. W uproszczeniu taki aparat dobrze znosi krótkie, umiarkowane przeciążenia, ale reaguje szybciej niż wersje o bardziej „twardej” charakterystyce, gdy pojawia się większy prąd rozruchowy.
W praktyce B16 najczęściej trafia do obwodów ogólnego przeznaczenia, na przykład gniazd w domu, prostych linii oświetleniowych albo obwodów, w których odbiorniki nie mają dużego rozruchu. Jeśli jednak ten sam obwód zasila silnik, sprężarkę, pompę albo kilka urządzeń z dużym prądem startowym, B16 może wybijać zbyt łatwo. Według typowych parametrów wyłączników nadprądowych charakterystyka B oznacza zadziałanie części elektromagnetycznej przy prądach rzędu 3-5 razy większych od In, czyli dla B16 mniej więcej w okolicach 48-80 A. To przydatna informacja, bo pokazuje, że nie chodzi o „mocniejszy bezpiecznik”, tylko o konkretny sposób reakcji na przeciążenie i zwarcie.
To prowadzi do kolejnego kroku: zanim cokolwiek podłączysz, trzeba umieć odczytać oznaczenia na samym aparacie, a nie zgadywać po jego wyglądzie.
Jak czytać oznaczenia na wyłączniku przed montażem
Zanim dotknę przewodów, patrzę na obudowę. To najprostszy sposób, żeby nie pomylić aparatu o podobnym formacie, ale innych parametrach. Sam napis B16 to za mało, bo poprawny dobór zależy także od zdolności zwarciowej, liczby biegunów i normy, według której wykonano urządzenie.
| Oznaczenie | Co oznacza | Dlaczego to ważne |
|---|---|---|
| B16 | Prąd znamionowy 16 A i charakterystyka B | Decyduje o tym, kiedy aparat zadziała przy przeciążeniu i rozruchu |
| 1P, 1P+N, 3P | Liczba biegunów | Musi pasować do rodzaju obwodu i układu sieci |
| 6 kA / 10 kA | Zdolność wyłączania zwarcia | Musi być odpowiednia do spodziewanego prądu zwarciowego w danym miejscu instalacji |
| 230/400 V | Napięcie znamionowe pracy | Pokazuje, do jakiego rodzaju instalacji aparat jest przeznaczony |
| PN-EN 60898-1 | Norma dla wyłączników nadprądowych do instalacji domowych i podobnych | Pomaga odróżnić aparat zgodny z zastosowaniem od elementu przypadkowego |
| Moment w Nm | Zalecany moment dokręcania zacisków | Za mały lub za duży moment może powodować grzanie i słaby styk |
Jeżeli oznaczenia są starte, obudowa jest nadtopiona albo widać ślady przegrzania, nie traktuję takiego aparatu jako pewnego elementu do ponownego użycia. W rozdzielnicy liczy się nie tylko to, że coś „pasuje na szerokość”, ale też to, czy parametry są jednoznaczne. Gdy to jest jasne, można przejść do samego montażu, który wymaga więcej dyscypliny niż siły.

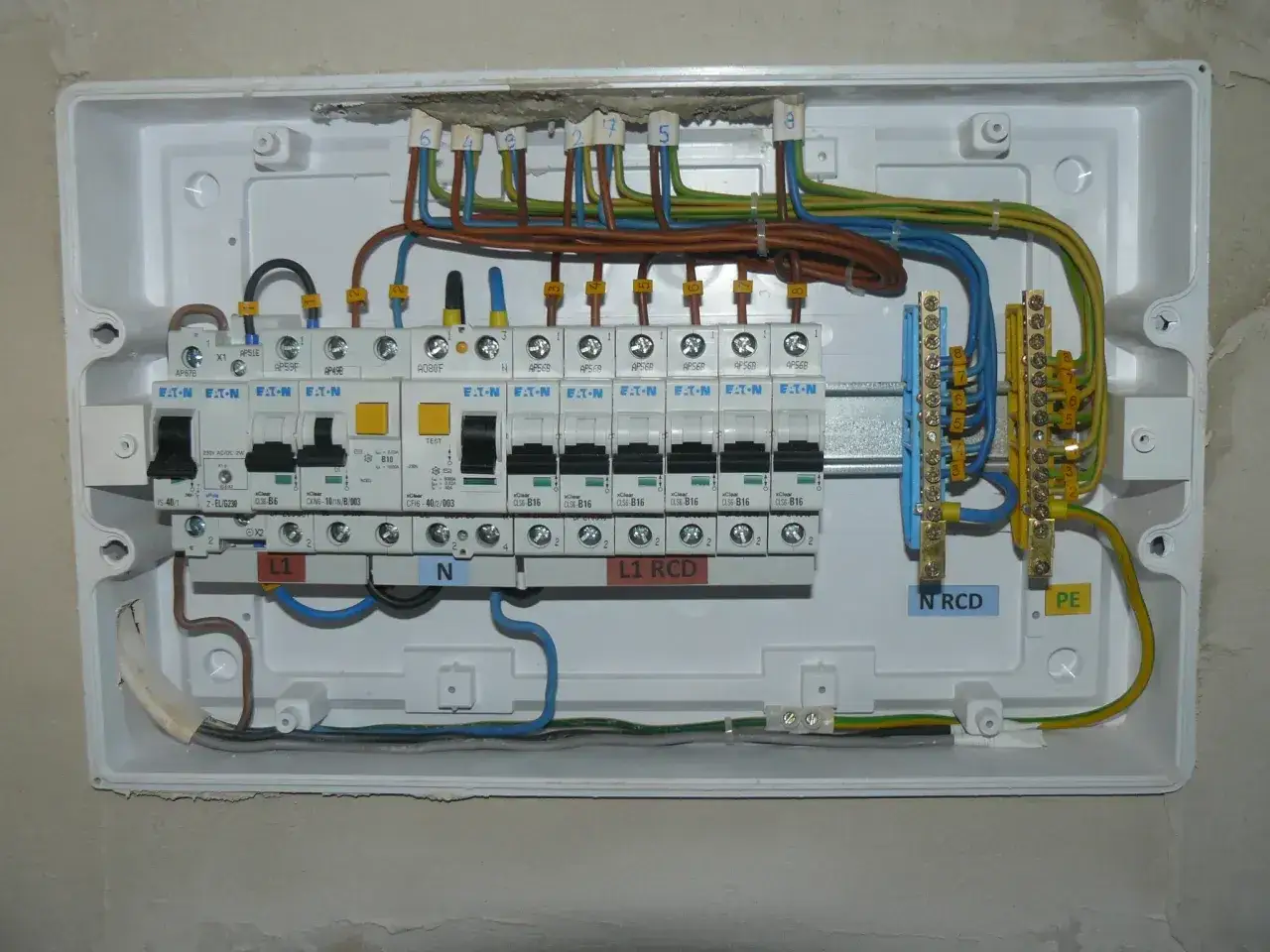

Jak wygląda bezpieczny montaż w rozdzielnicy
W nowoczesnej rozdzielnicy B16 montuje się na szynie DIN. Sam klik to dopiero początek, bo kluczowe jest to, co dzieje się na zaciskach i jak przygotowany jest cały obwód. Ja nie zakładam z góry, że każdy model ma identyczny układ połączeń, bo w praktyce zawsze wygrywa instrukcja konkretnego producenta.
- Odłącz zasilanie główne i potwierdź brak napięcia odpowiednim miernikiem, a nie tylko „na oko”.
- Osadź aparat na szynie DIN tak, aby zaskoczył pewnie i bez luzu.
- Podłącz przewody zgodnie z oznaczeniem zacisków. W wielu modelach zasilanie prowadzi się od góry, ale nie wolno zgadywać bez sprawdzenia dokumentacji.
- Dokręć zaciski momentem zalecanym przez producenta. W niektórych popularnych aparatach spotyka się wartości rzędu 2,8 Nm, ale to nie jest uniwersalna reguła.
- Ułóż przewody tak, by nie były naciągnięte, nie ocierały o sąsiednie elementy i nie powodowały naprężeń w zaciskach.
- Jeśli korzystasz z listwy grzebieniowej, upewnij się, że jest zgodna z danym modelem wyłącznika.
Tu naprawdę nie ma miejsca na improwizację. Jeżeli ktoś nie ma doświadczenia, odpowiednich narzędzi i pewności co do stanu instalacji, lepiej zatrzymać się przed pracą pod napięciem. Samo osadzenie aparatu nie wystarczy, jeśli obwód jest źle dobrany, a to prowadzi do pytania o przewody i obciążenie.
Dobór przewodu i obciążenia, czyli najczęstszy punkt pomyłek
B16 nie dobiera się „bo taki był pod ręką”. Ja patrzę na trzy wartości: Ib ≤ In ≤ Iz. To najkrótszy praktyczny zapis relacji między prądem obciążenia, prądem znamionowym aparatu i długotrwałą obciążalnością przewodu.
| Symbol | Znaczenie | Co sprawdzasz w praktyce |
|---|---|---|
| Ib | Prąd obciążenia obwodu | Ile naprawdę pobierają podłączone urządzenia |
| In | Prąd znamionowy wyłącznika | W tym przypadku 16 A |
| Iz | Długotrwała obciążalność przewodu | Jakie obciążenie wytrzyma przewód w danym sposobie ułożenia |
W praktyce obwody gniazdowe w domach często spotyka się na przewodzie miedzianym 2,5 mm², ale nie traktuję tego jako automatu. Ostateczny dobór zależy od długości linii, sposobu ułożenia, temperatury otoczenia, grupowania przewodów i spadku napięcia. To samo dotyczy obwodów oświetleniowych, gdzie czasem wystarczy mniejszy przekrój, ale tylko wtedy, gdy spełnione są wszystkie warunki projektu.
Jeśli obwód jest długi albo zasila odbiorniki o wyraźnym rozruchu, problemem bywa nie sam wyłącznik, tylko impedancja pętli zwarcia i zbyt duży spadek napięcia. Dlatego sensowny dobór zawsze zaczyna się od obciążenia, a dopiero potem przechodzi do aparatu. I właśnie tu wiele osób zastanawia się, czy B16 jest najlepszym wyborem, czy jednak lepiej spojrzeć na C16.
Kiedy B16, a kiedy lepiej wybrać C16
Najczęstsze pytanie po wyborze B16 brzmi: a może jednak C16? I tu nie ma odpowiedzi „zawsze tak” albo „zawsze nie”. Z mojego doświadczenia wynika, że B16 sprawdza się tam, gdzie obciążenie jest przewidywalne, a prądy startowe są umiarkowane. C16 bywa lepszy przy urządzeniach z większym rozruchem, ale nie jest automatycznie „lepszym bezpiecznikiem”.
| Cecha | B16 | C16 |
|---|---|---|
| Reakcja na krótkie przeciążenia | Bardziej czuła | Bardziej tolerancyjna |
| Typowe zastosowanie | Obwody ogólne, gniazda, proste oświetlenie | Silniki, sprężarki, większe zasilacze, odbiorniki z mocnym rozruchem |
| Ryzyko niepotrzebnego wyzwolenia | Wyższe przy dużym prądzie startowym | Niższe przy rozruchu, ale wymagania dla instalacji mogą być inne |
| Kiedy wybór ma sens | Gdy instalacja jest typowa i przewidywalna | Gdy obciążenie ma wyraźny prąd rozruchowy |
Jeżeli po uruchomieniu urządzeń wyłącznik wybija bez oczywistej awarii, nie zakładam od razu, że trzeba go wymienić na „mocniejszy”. Często problem leży w rozruchu odbiornika, złym doborze przewodu, zbyt długiej linii albo w słabym styku na zacisku. To prowadzi do drugiej pułapki: błędów montażowych, które potrafią zepsuć nawet dobrze dobrany aparat.
Najczęstsze błędy, które robią z B16 źródło problemów
- Praca bez sprawdzenia braku napięcia. To najprostsza droga do porażenia i uszkodzenia aparatu.
- Zakładanie, że każdy model ma identyczny układ zacisków. W praktyce trzeba patrzeć na oznaczenia i kartę katalogową.
- Dokręcanie „na wyczucie”. Zbyt słaby styk grzeje się, a zbyt mocny może uszkodzić zacisk lub przewód.
- Dobieranie B16 tylko dlatego, że wcześniej też był B16. Stara konfiguracja nie zawsze była poprawna.
- Łączenie zbyt wielu obwodów pod jednym zabezpieczeniem. To utrudnia diagnostykę i zwiększa ryzyko przeciążeń.
- Ignorowanie śladów przegrzania. Nadtopiona izolacja lub przebarwiony zacisk to sygnał ostrzegawczy, nie kosmetyka.
- Wymiana aparatu bez znalezienia przyczyny wyzwalania. To pozorna naprawa, która często wraca po kilku dniach.
Najdroższy błąd jest zwykle prosty: ktoś wymienia aparat na „silniejszy”, zamiast znaleźć źródło problemu. A to może być zarówno przewód, jak i odbiornik, i sam styk w rozdzielnicy. Jeśli chcesz zamknąć temat porządnie, na końcu trzeba jeszcze sprawdzić kilka rzeczy kontrolnych, zanim obudowa wróci na miejsce.
Co sprawdzić, zanim zamkniesz rozdzielnicę
Po montażu nie kończę pracy na samym kliknięciu aparatu. W dobrze zrobionej instalacji liczy się jeszcze kilka kontroli, bo dopiero one pokazują, czy obwód jest nie tylko zmontowany, ale też bezpieczny i przewidywalny w eksploatacji.
- Sprawdź opis obwodu w rozdzielnicy, żeby później było jasne, co dokładnie chroni B16.
- Zweryfikuj ciągłość przewodu ochronnego i poprawność połączeń.
- Jeśli masz odpowiedni sprzęt, wykonaj pomiar impedancji pętli zwarcia i rezystancji izolacji.
- W układach z wyłącznikiem różnicowoprądowym przetestuj również RCD.
- Obserwuj instalację po obciążeniu. Jeśli zacisk robi się ciepły, coś jest nie tak z połączeniem albo z doborem aparatu.
Właśnie te pomiary odróżniają poprawny montaż od pracy „na oko”. Dobrze dobrany B16 nie ma być ani zbyt słaby, ani sztucznie przewymiarowany. Ma po prostu chronić obwód tak, żeby instalacja działała stabilnie, a w razie awarii wyłączała się szybko i przewidywalnie.
Trzy rzeczy, które sprawdzam jeszcze przed montażem, żeby nie wracać do rozdzielnicy
Gdy mam ocenić cały temat praktycznie, patrzę najpierw na trzy rzeczy: obciążenie obwodu, przekrój i stan przewodów oraz warunki rozruchu odbiorników. Jeśli któryś z tych elementów budzi wątpliwość, to nie jest moment na wybór „na skróty”, tylko na doprecyzowanie projektu lub konsultację z elektrykiem. W instalacji elektrycznej najwięcej kosztują nie same części, ale poprawki po źle dobranym zabezpieczeniu.
B16 ma sens wtedy, gdy pasuje do obwodu, przewodu i sposobu użytkowania. Jeśli te trzy elementy się zgadzają, wyłącznik będzie po prostu robił swoją pracę: chronił instalację bez niepotrzebnych wyzwoleń i bez ryzyka przegrzewania. Jeśli nie masz pewności co do parametrów, lepiej zatrzymać się na etapie doboru niż później szukać przyczyny w ciemno.
