Silnik trójfazowy w układzie pięciożyłowym wygląda prosto tylko na pierwszy rzut oka. W praktyce najważniejsze jest rozpoznanie, czy masz klasyczne zasilanie L1, L2, L3, N i PE, czy silnik z dodatkowym obwodem hamulca, czujnika albo wentylatora. Poniżej wyjaśniam, jak podłączyć silnik 3 fazowy 5 przewodów w realnym układzie warsztatowym, jak czytać tabliczkę znamionową i jak uniknąć błędów, które kończą się przegrzewaniem albo odwrotnym kierunkiem obrotów.
Najpierw ustal układ przewodów, a dopiero potem podłączaj silnik
- W standardowym silniku trójfazowym do pracy wystarczą trzy fazy i przewód ochronny PE.
- Przewód neutralny N zwykle nie zasila uzwojeń, tylko ewentualne elementy pomocnicze.
- O sposobie połączenia decyduje tabliczka znamionowa oraz schemat w puszce zaciskowej.
- Na 400 V najczęściej spotyka się połączenie w gwiazdę albo w trójkąt, zależnie od oznaczenia na silniku.
- Jeśli kierunek obrotów jest zły, zwykle wystarczy zamienić dwie fazy.
Najpierw ustal, co oznacza pięć przewodów w twoim przypadku
To jest moment, w którym najłatwiej popełnić błąd. Pięć żył w kablu nie oznacza automatycznie pięciu punktów podłączenia do silnika. Najczęściej chodzi o zasilanie trójfazowe z przewodem neutralnym i ochronnym albo o silnik, który ma dodatkowy element poza samymi uzwojeniami.
| Układ przewodów | Co to zwykle znaczy | Jak postępuję |
|---|---|---|
| L1, L2, L3, N, PE | Klasyczne zasilanie 3-fazowe z neutralnym i ochronnym. | Do silnika prowadzę trzy fazy i PE, a N wykorzystuję tylko wtedy, gdy producent przewidział osobny obwód pomocniczy. |
| L1, L2, L3, PE + dodatkowa żyła | Silnik ma hamulec, czujnik temperatury, grzałkę lub wentylator pomocniczy. | Sprawdzam schemat producenta i podłączam dodatkową żyłę wyłącznie do właściwego obwodu. |
| Pięć przewodów bez opisu | Brak pewnej identyfikacji układu. | Nie zgaduję. Szukam schematu na tabliczce, w pokrywie puszki albo w dokumentacji silnika. |
Ja traktuję N jako żyłę roboczą tylko wtedy, gdy producent przewidział osobny obwód na 230 V, na przykład hamulec elektromagnetyczny albo czujnik temperatury. W zwykłym silniku indukcyjnym neutralny najczęściej nie ma żadnej funkcji po stronie uzwojeń. To ważne, bo sam kolor przewodu nie wystarcza do decyzji.
Gdy to już wiadomo, przechodzę do tabliczki znamionowej i schematu zacisków, bo właśnie tam kryje się odpowiedź na pytanie, czy silnik ma pracować w gwieździe, czy w trójkącie.
Jak odczytać tabliczkę znamionową i schemat w puszce
Na tabliczce szukam przede wszystkim napięcia, częstotliwości i oznaczenia połączenia. W Polsce punktem odniesienia jest zwykle sieć 400 V między fazami, więc to właśnie do tej wartości trzeba dopasować układ uzwojeń. Jeśli widzę oznaczenie 230/400 V Δ/Y, przy zasilaniu 400 V wybieram gwiazdę. Jeśli widzę 400/690 V Δ/Y, przy 400 V wybieram trójkąt.
| Oznaczenie na tabliczce | Co zrobić przy 400 V | Co to oznacza w praktyce |
|---|---|---|
| 230/400 V Δ/Y | Połączenie w gwiazdę | Uzwojenia dostają właściwe napięcie przy standardowej sieci 400 V. |
| 400/690 V Δ/Y | Połączenie w trójkąt | Ten silnik jest przystosowany do pracy w trójkącie na 400 V. |
| Tylko jedno napięcie lub brak czytelnego schematu | Stop i weryfikacja dokumentacji | Nie ma bezpiecznego powodu, żeby ustawiać mostki „na oko”. |

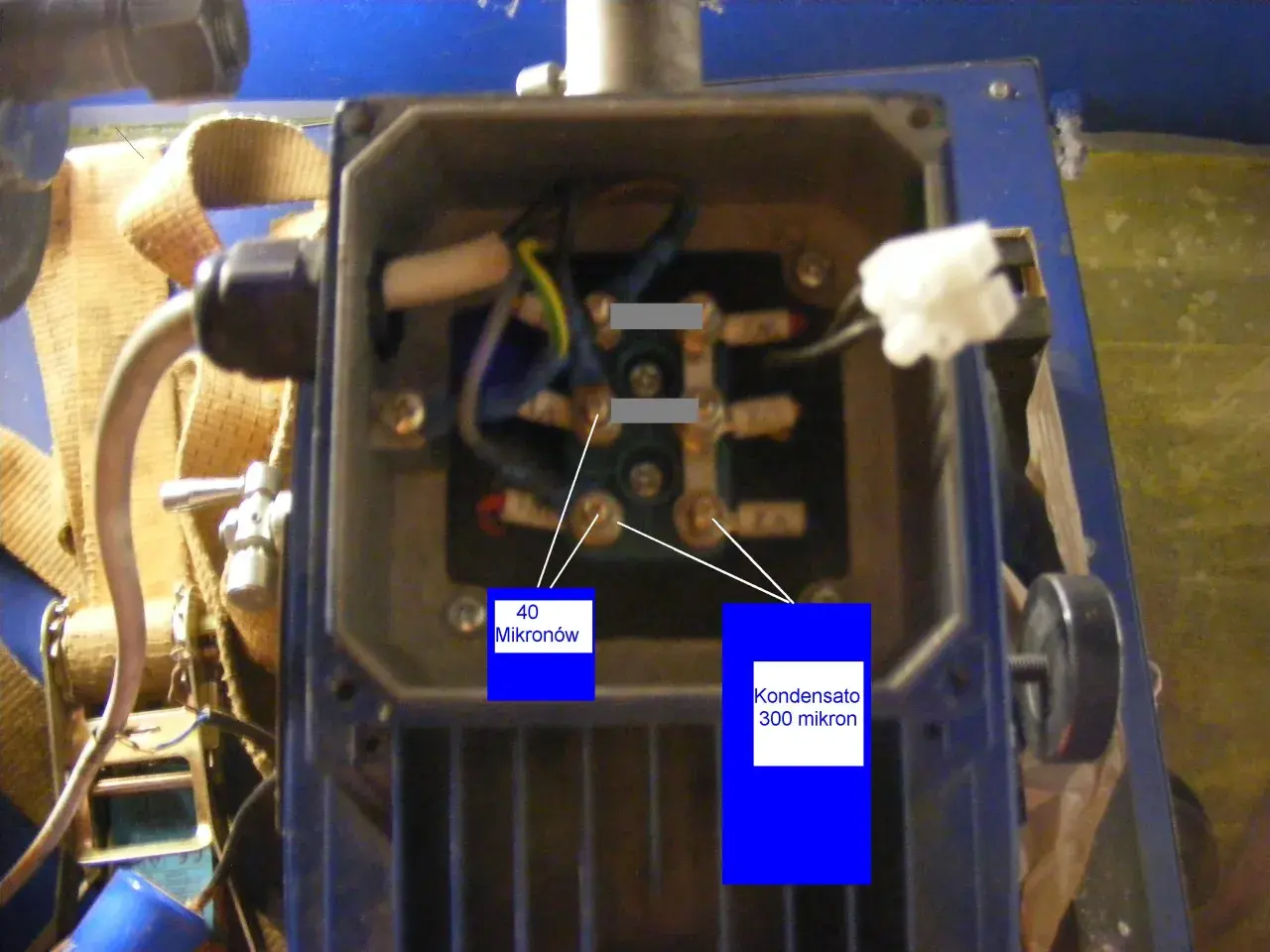

W puszce zaciskowej klasyczny silnik ma zwykle sześć zacisków: U1, V1, W1 oraz U2, V2, W2. To właśnie tam ustawia się mostki gwiazda/trójkąt. Jeśli z kolei widzisz tylko trzy zaciski mocy, znaczy to zwykle, że połączenie wewnętrzne jest już ustalone przez producenta i nie ma tu miejsca na własne eksperymenty.
Dopiero na tej podstawie ma sens fizyczne wpięcie przewodów. W praktyce ten etap jest krótszy niż analiza tabliczki, ale to właśnie on decyduje, czy układ ruszy poprawnie.
Jak podłączyć silnik krok po kroku
W praktyce robię to zawsze w tej kolejności:
- Wyłączam zasilanie, zabezpieczam je przed ponownym załączeniem i sprawdzam brak napięcia.
- Otwieram puszkę zaciskową i porównuję oznaczenia zacisków z tabliczką oraz schematem połączeń.
- Podłączam przewód ochronny PE do obudowy lub zacisku uziemiającego jako pierwszy.
- Przewody fazowe L1, L2 i L3 prowadzę do zacisków U, V i W albo do układu wskazanego przez producenta.
- Jeśli w kablu jest przewód neutralny N, podłączam go tylko do osobnego obwodu pomocniczego, jeśli taki istnieje.
- Ustawiam mostki gwiazda lub trójkąt zgodnie z tabliczką znamionową.
- Dokręcam zaciski, zabezpieczam dławiki i zamykam puszkę tak, aby do środka nie dostawała się wilgoć ani pył.
- Robię krótki próbny rozruch bez obciążenia i sprawdzam kierunek obrotów.
Jeżeli wał obraca się w złą stronę, zamieniam miejscami dowolne dwie fazy. Nigdy nie zamieniam z tym przewodu ochronnego ani neutralnego, bo to nie poprawia kierunku, a tylko wprowadza niebezpieczny chaos w układzie.
Najwięcej problemów pojawia się jednak nie przy samym podłączeniu, tylko przy wyborze układu uzwojeń. Dlatego ten punkt warto rozebrać osobno.
Gwiazda czy trójkąt decyduje o tym, czy silnik ruszy poprawnie
To jest najczęściej pomijany fragment całego tematu. Przy 400 V nie wybiera się połączenia „na wyczucie”. Gwiazda obniża napięcie przypadające na pojedyncze uzwojenie, a trójkąt podaje na nie pełne napięcie międzyfazowe. Jeśli układ jest ustawiony źle, silnik może ruszać słabo, pobierać za duży prąd albo grzać się już po kilku minutach.
| Typ tabliczki | Połączenie przy 400 V | Efekt błędnego wyboru |
|---|---|---|
| 230/400 V Δ/Y | Gwiazda | Połączenie w trójkąt na 400 V zwykle kończy się przeciążeniem i przegrzewaniem. |
| 400/690 V Δ/Y | Trójkąt | Połączenie w gwiazdę na 400 V daje zbyt mały moment i może utrudnić start. |
| Układ niepewny | Nie uruchamiaj | Najpierw trzeba potwierdzić dane, bo ryzyko uszkodzenia jest realne. |
Warto zapamiętać prostą zasadę: na 400 V patrzę najpierw na tabliczkę, a dopiero potem na mostki. To drobiazg, który oszczędza najwięcej czasu. Jeśli silnik startuje, ale szybko się nagrzewa, właśnie tu szukam pierwszej przyczyny.
Połączenie znamionowe mówi tylko część prawdy, bo równie ważne są przewód ochronny i ewentualny neutralny. I tu widać najwięcej pomyłek w pięciożyłowych kablach.
Co zrobić z przewodem neutralnym i ochronnym
W standardowej instalacji trójfazowej w Polsce przewody mają czytelną rolę: fazy to zwykle brązowy, czarny i szary, neutralny jest niebieski, a ochronny ma kolor żółto-zielony. Mimo to nie polegam wyłącznie na kolorze, zwłaszcza w starszych maszynach, gdzie ktoś mógł już kiedyś coś przerabiać.
| Żyła | Typowa rola | Gdzie ją podłączam |
|---|---|---|
| PE | Ochrona przeciwporażeniowa | Do obudowy silnika i zacisku uziemiającego. |
| N | Żyła robocza dla obwodów pomocniczych | Tylko do elementów, które producent przewidział na 230 V, na przykład hamulca lub grzałki. |
| L1, L2, L3 | Zasilanie mocy | Do toru zasilania silnika według schematu U, V, W. |
PE nie jest przewodem „zapasowym” i nie wolno go używać jako roboczego. Neutralnego z kolei nie wciskam do zacisku silnika tylko dlatego, że w kablu akurat został wolny. Jeśli producent nie wskazał dodatkowego obwodu, N po prostu pozostaje niewykorzystany. To brzmi banalnie, ale właśnie tu powstaje najwięcej improwizacji.
Gdy zasilanie już działa, zostają jeszcze typowe pomyłki, które widać od razu po starcie. Właśnie one najczęściej odróżniają poprawny montaż od takiego, który będzie sprawiał kłopoty.
Najczęstsze błędy przy uruchomieniu i jak je wyłapać
Po pierwszym uruchomieniu patrzę nie tylko na to, czy silnik się obraca, ale też jak startuje, jaki ma dźwięk i czy nie grzeje się zbyt szybko. To daje więcej informacji niż sam krótki test na pusto.
| Błąd | Co zwykle się dzieje | Jak reaguję |
|---|---|---|
| Zamienione fazy | Silnik obraca się w złą stronę. | Zamieniam dowolne dwie fazy i sprawdzam kierunek ponownie. |
| Brak PE lub luźny PE | Układ jest niebezpieczny, nawet jeśli silnik startuje. | Nie pracuję dalej, dopóki obudowa nie ma pewnego połączenia ochronnego. |
| Źle ustawione mostki | Silnik słabo rusza, buczał albo szybko się nagrzewa. | Porównuję mostkowanie z tabliczką i poprawiam układ gwiazda/trójkąt. |
| N użyty zamiast żyły pomocniczej | Hamulec, czujnik albo wentylator nie działa prawidłowo. | Sprawdzam schemat producenta i rozdzielam tor mocy od obwodu pomocniczego. |
| Poluzowane zaciski lub dławiki | Pojawiają się przerwy, iskrzenie albo miejscowe grzanie. | Dokręcam połączenia zgodnie z zaleceniem producenta i zamykam puszkę ponownie. |
Jeśli silnik tylko buczy, nie nabiera obrotów albo zabezpieczenie wybija po kilku sekundach, od razu odcinam zasilanie. To często oznacza brak jednej fazy, zły układ mostków albo problem z dodatkowym obwodem. W takich sytuacjach dalsze próby zwykle tylko pogarszają sprawę.
Są jednak układy, w których nawet poprawna metoda krok po kroku nie wystarczy bez dokładnego schematu producenta. I właśnie wtedy trzeba się zatrzymać, zanim zrobi się więcej szkody niż pożytku.
Kiedy pięć żył oznacza dodatkowy obwód, a nie zwykłe zasilanie
Jeżeli silnik ma hamulec 230 V, czujnik termiczny, grzałkę antykondensacyjną albo osobny wentylator, pięć żył nie jest już prostym układem mocy. Wtedy jedna z nich może zasilać element pomocniczy, a nie uzwojenie silnika. To już nie jest miejsce na zgadywanie po kolorach ani na „uniwersalne” mostkowanie.
- Brak czytelnej tabliczki znamionowej.
- Nietypowe oznaczenia zacisków albo brak schematu w pokrywie puszki.
- Silnik z hamulcem, czujnikiem temperatury, grzałką lub wentylatorem pomocniczym.
- Podejrzenie, że instalacja była wcześniej przerabiana.
- Wątpliwość co do ciągłości przewodu ochronnego.
W takich przypadkach najlepiej zatrzymać się na etapie identyfikacji przewodów i sięgnąć po dokumentację producenta. To szybsze niż późniejsze szukanie przyczyny przegrzania, zadziałania zabezpieczeń albo uszkodzenia uzwojeń. Jeśli mam jedno podejście do tego typu połączeń, to właśnie takie: najpierw pewność, potem napięcie.
