Jak podłączyć radio do akumulatora? Uniknij błędów i rozładowania

Chcesz samodzielnie podłączyć radio samochodowe, ale nie wiesz, od czego zacząć, zwłaszcza jeśli chodzi o zasilanie z akumulatora? Ten kompleksowy poradnik krok po kroku przeprowadzi Cię przez cały proces od zrozumienia funkcji poszczególnych kabli, przez bezpieczne podłączenie "na krótko", aż po stały montaż w samochodzie. Z moich doświadczeń wynika, że z odpowiednią wiedzą i narzędziami, każdy jest w stanie to zrobić.

Podłączenie radia samochodowego do akumulatora kluczowe zasady bezpiecznego montażu

Prawidłowe podłączenie radia do akumulatora to podstawa jego stabilnego działania i bezpieczeństwa całej instalacji elektrycznej pojazdu. Akumulator jest sercem układu zasilania, dostarczając energię niezbędną do funkcjonowania radia, zarówno w trakcie jazdy, jak i na postoju (dla podtrzymania pamięci). Błędy w podłączeniu mogą prowadzić do poważnych konsekwencji, od utraty ustawień, przez uszkodzenie samego radia, aż po zagrożenie pożarowe. W tym artykule omówię zarówno podłączenie radia na stałe w samochodzie, jak i popularne, testowe podłączenie "na krótko" poza pojazdem.

Zrozumienie roli akumulatora w zasilaniu radia samochodowego

Akumulator w samochodzie pełni rolę głównego magazynu energii. W przypadku radia samochodowego, dostarcza on dwa rodzaje zasilania: stałe +12V (przez żółty przewód) oraz +12V po stacyjce (przez czerwony przewód). Stałe zasilanie jest kluczowe dla podtrzymania pamięci radia dzięki niemu Twoje ulubione stacje, ustawienia dźwięku i zegar nie resetują się po wyłączeniu silnika. Zasilanie po stacyjce natomiast, jak sama nazwa wskazuje, aktywuje radio dopiero po przekręceniu kluczyka, co zapobiega niekontrolowanemu rozładowywaniu akumulatora.

Czym grozi błąd w podłączeniu? Potencjalne awarie i zagrożenia

Nieprawidłowe podłączenie radia samochodowego to nie tylko niedogodność, ale realne ryzyko. Z moich obserwacji wynika, że najczęstsze błędy prowadzą do:

• Zwarcia: Bezpośrednie połączenie przewodów plusowych z masą lub niewłaściwe zabezpieczenie izolacji może spowodować zwarcie, co w najlepszym przypadku przepali bezpiecznik, a w najgorszym uszkodzi instalację elektryczną pojazdu.
• Uszkodzenia radia: Podanie niewłaściwego napięcia, brak masy lub błędne podłączenie przewodów może trwale uszkodzić elektronikę radia.
• Uszkodzenia instalacji elektrycznej samochodu: Przeciążenie obwodów lub zwarcie może doprowadzić do uszkodzenia innych komponentów elektrycznych w pojeździe, a nawet jednostki sterującej (ECU).
• Ryzyka pożaru: W skrajnych przypadkach, gdy zabezpieczenia (bezpieczniki) zawiodą lub są niewłaściwie dobrane, a zwarcie jest silne, może dojść do przegrzania przewodów i zapłonu.

Dlatego tak ważne jest, aby do każdego etapu podchodzić z należytą starannością i zawsze pamiętać o zasadach bezpieczeństwa.

Podłączenie w samochodzie vs. testowe "na krótko" poznaj różnice

Istnieją dwie główne metody podłączania radia, z których każda ma swoje zastosowanie. Podłączenie w samochodzie to docelowy montaż, który wykorzystuje fabryczną instalację elektryczną pojazdu, w tym zasilanie po stacyjce. Zapewnia to prawidłowe działanie radia, jego włączanie i wyłączanie wraz z zapłonem oraz podtrzymanie pamięci.

Z kolei testowe podłączenie "na krótko" do akumulatora, często wykonywane poza samochodem (np. w garażu czy w domu), służy przede wszystkim do sprawdzenia sprawności radia przed montażem lub do jego tymczasowego uruchomienia. W tym przypadku zazwyczaj łączy się oba przewody plusowe (żółty i czerwony) radia bezpośrednio do plusa akumulatora, co pozwala na uruchomienie urządzenia, ale wiąże się z ryzykiem rozładowania akumulatora, jeśli radio pozostanie podłączone na dłużej.

Przygotowanie do pracy czyli co musisz wiedzieć i mieć pod ręką

Zanim przystąpisz do podłączania radia, kluczowe jest odpowiednie przygotowanie. Posiadanie wszystkich niezbędnych narzędzi i materiałów nie tylko ułatwi pracę, ale przede wszystkim zapewni bezpieczeństwo. Pamiętaj, że praca z instalacją elektryczną samochodu wymaga ostrożności i precyzji.

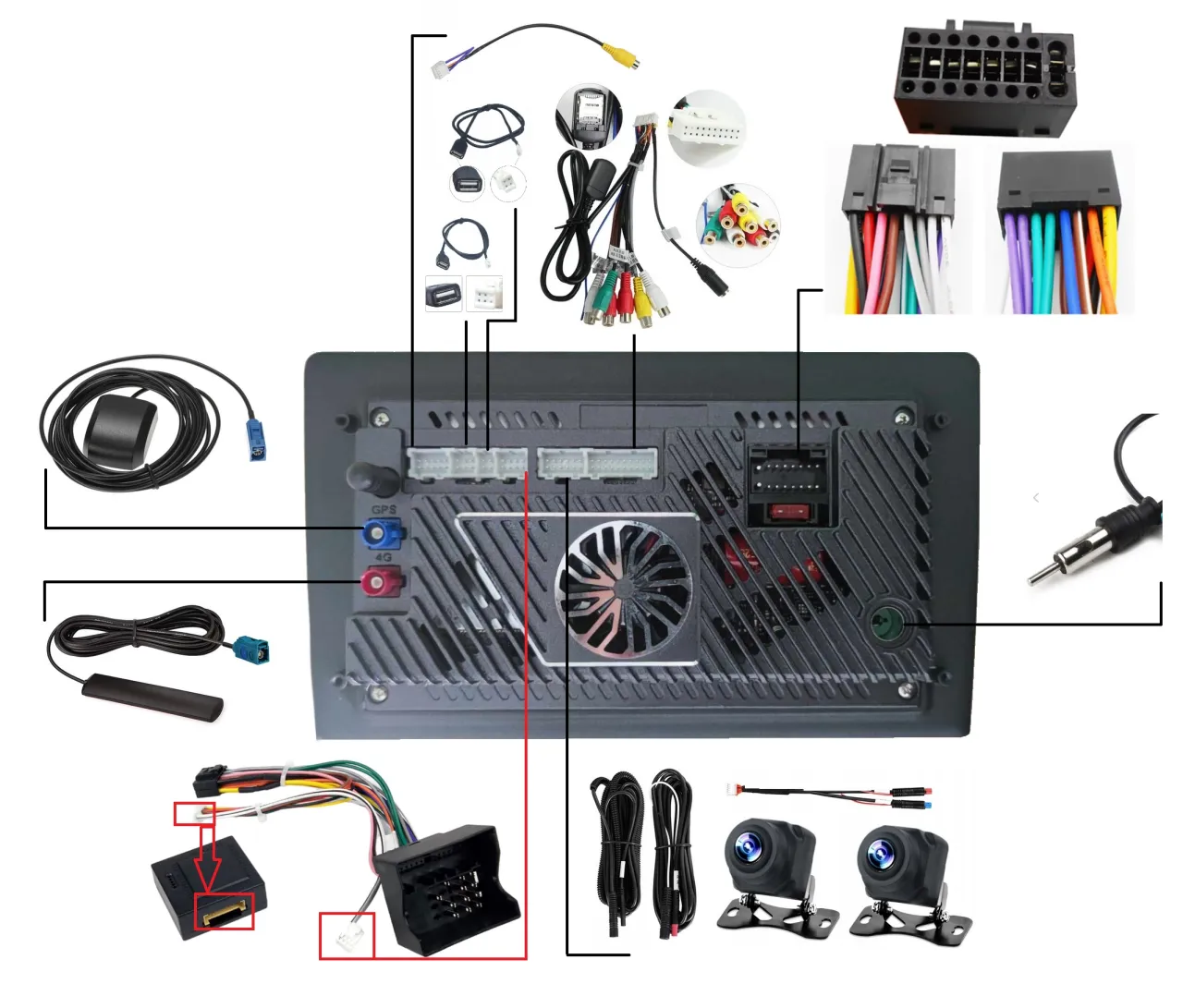

Lista niezbędnych narzędzi: od szczypiec po taśmę izolacyjną

Aby sprawnie i bezpiecznie podłączyć radio, będziesz potrzebować kilku podstawowych narzędzi:

• Ściągacz izolacji: Niezbędny do precyzyjnego usuwania izolacji z przewodów bez uszkadzania miedzianych żył.
• Szczypce uniwersalne lub kombinerki: Przydatne do chwytania, zaginania i przycinania przewodów.
• Wkrętak (krzyżakowy i płaski): Do demontażu elementów deski rozdzielczej i mocowania radia.
• Klucze nasadowe lub płaskie: Do odkręcania klem akumulatora.
• Multimetr (opcjonalnie, ale zalecane): Do pomiaru napięcia i sprawdzania ciągłości obwodów, co jest nieocenione przy identyfikacji przewodów w samochodzie.
• Latarka: Do pracy w słabo oświetlonych miejscach, np. pod deską rozdzielczą.

Jakie materiały będą potrzebne? Dobór przewodów, złączek i bezpiecznika

Oprócz narzędzi, musisz zaopatrzyć się w odpowiednie materiały, które zapewnią trwałe i bezpieczne połączenie:

• Przewody miedziane: Zalecam przekrój 1.5-2.5 mm². Ważne, aby były to przewody miedziane, które zapewniają dobrą przewodność i wytrzymałość.
• Bezpiecznik samochodowy (10-15A) z oprawką: Absolutnie kluczowy element ochronny. Zabezpieczy radio i instalację przed przeciążeniem i zwarciem.
• Złączki elektryczne: Mogą to być szybkozłączki, złączki oczkowe (do akumulatora) lub konektory. Zapewniają solidne i bezpieczne połączenie przewodów.
• Taśma izolacyjna elektryczna: Do zabezpieczania i izolowania połączeń.
• Termokurczliwe rurki izolacyjne (opcjonalnie): Alternatywa dla taśmy izolacyjnej, zapewniająca jeszcze lepszą ochronę połączeń.

Najważniejsza zasada: Jak bezpiecznie odłączyć akumulator przed rozpoczęciem pracy?

Zawsze, powtarzam, zawsze odłączaj akumulator przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej samochodu. To podstawowa zasada bezpieczeństwa, która chroni Ciebie i Twój pojazd przed zwarciem, uszkodzeniem elektroniki, a nawet pożarem. Oto jak to zrobić:

1. Wyłącz silnik i wyjmij kluczyk ze stacyjki. Upewnij się, że wszystkie urządzenia elektryczne w samochodzie są wyłączone.
2. Zlokalizuj akumulator. Zazwyczaj znajduje się pod maską, ale w niektórych modelach może być w bagażniku lub pod siedzeniem.
3. Odkręć ujemną klemę (-). Zawsze zaczynaj od klemy ujemnej (zazwyczaj oznaczona symbolem minusa i czarnym kolorem). Użyj odpowiedniego klucza. Po odkręceniu, odsuń ją tak, aby nie miała kontaktu z biegunem akumulatora.
4. Odkręć dodatnią klemę (+). Następnie odkręć klemę dodatnią (oznaczoną plusem i czerwonym kolorem) i również odsuń ją od bieguna.

Odłączenie najpierw klemy ujemnej jest kluczowe, ponieważ w ten sposób przerywasz obwód masy, eliminując ryzyko przypadkowego zwarcia, jeśli narzędzie dotknie jednocześnie plusa i masy pojazdu. Po wykonaniu prac, podłącz akumulator w odwrotnej kolejności: najpierw klemę dodatnią, a następnie ujemną.

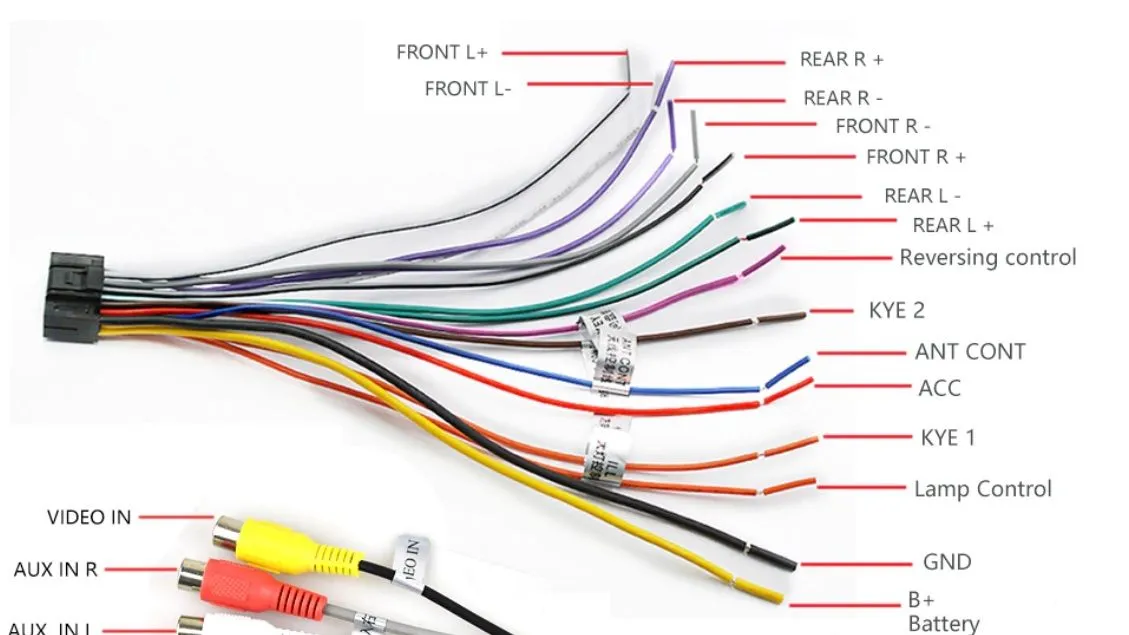

Anatomia zasilania radia rozszyfruj kolory kabli

Zrozumienie funkcji poszczególnych przewodów zasilających w radiu samochodowym jest absolutnie kluczowe dla prawidłowego podłączenia. Standardowe oznaczenia kolorystyczne znacznie ułatwiają zadanie, choć warto pamiętać, że w niektórych starszych pojazdach mogą występować odstępstwa. Skupmy się na trzech najważniejszych kablach.

Żółty kabel (BATT): Strażnik pamięci Twoich ustawień

Żółty kabel, często oznaczany jako BATT (Battery) lub Memory, jest odpowiedzialny za stałe zasilanie +12V bezpośrednio z akumulatora. Jego główną funkcją jest podtrzymywanie pamięci radia. Dzięki niemu, po wyłączeniu silnika i wyjęciu kluczyka, radio nie traci zaprogramowanych stacji radiowych, ustawień equalizera, zegara czy innych preferencji użytkownika. Ten przewód musi być podłączony do źródła stałego prądu, które jest aktywne nawet przy wyłączonym zapłonie.

Czerwony kabel (ACC): Sygnał do startu prosto ze stacyjki

Czerwony kabel, zazwyczaj oznaczany jako ACC (Accessory) lub Ignition, dostarcza zasilanie +12V "po stacyjce". Oznacza to, że prąd pojawia się na nim dopiero po przekręceniu kluczyka w stacyjce (najczęściej w pozycji ACC lub ON). Ten przewód jest odpowiedzialny za włączanie i wyłączanie radia wraz z zapłonem samochodu. Jego prawidłowe podłączenie zapobiega rozładowaniu akumulatora, gdy samochód stoi, ponieważ radio nie jest zasilane, gdy zapłon jest wyłączony.

Czarny kabel (GND): Niezbędne uziemienie, czyli masa

Czarny kabel, oznaczany jako GND (Ground) lub Masa, jest przewodem uziemiającym. Musi być podłączony do ujemnego (-) bieguna akumulatora lub do solidnego, metalowego elementu karoserii samochodu, który stanowi masę pojazdu. Prawidłowe podłączenie masy jest fundamentalne dla działania radia i całej instalacji elektrycznej. Brak lub słabe połączenie masy może prowadzić do braku zasilania, zakłóceń dźwięku, a nawet uszkodzenia urządzenia.

Najczęstsza pułapka: co zrobić, gdy radio "gubi" pamięć po wyłączeniu?

To jeden z najczęściej zgłaszanych problemów po samodzielnym montażu radia: po wyłączeniu zapłonu radio traci wszystkie ustawienia. Z moich doświadczeń wynika, że niemal zawsze przyczyną jest zamiana przewodów żółtego i czerwonego. W niektórych samochodach (szczególnie w starszych modelach grupy VAG, np. Volkswagen, Audi, Skoda), fabryczna instalacja może mieć zamienione te przewody w kostce zasilającej. Rozwiązanie jest proste: należy zamienić miejscami przewody żółty i czerwony. Wiele nowoczesnych radioodbiorników ma wbudowane w wiązkę zasilającą specjalne złączki, które pozwalają na szybką zamianę tych kabli bez konieczności cięcia i lutowania.

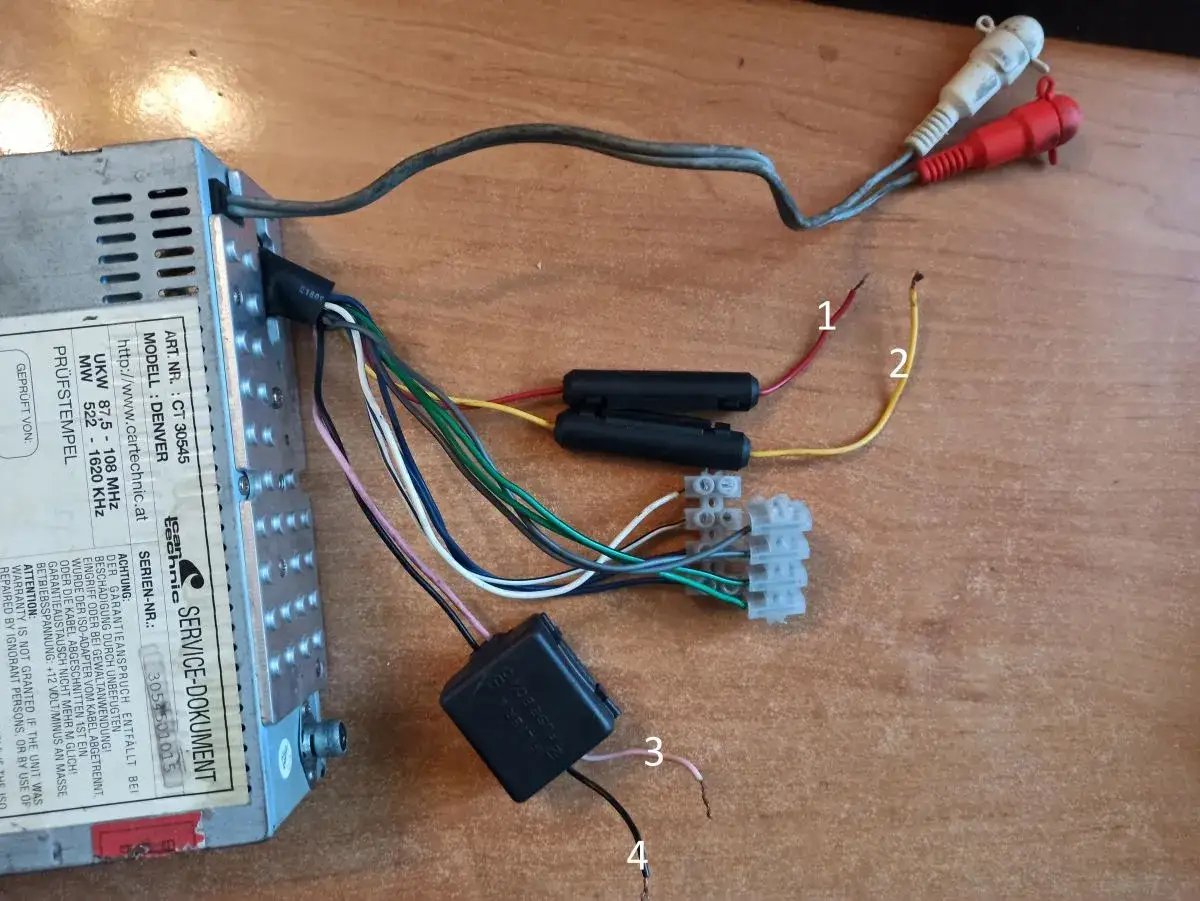

Podłączanie radia na krótko do akumulatora instrukcja krok po kroku

Podłączenie radia "na krótko" to doskonały sposób, aby przetestować jego działanie przed montażem w samochodzie lub po prostu uruchomić je tymczasowo poza pojazdem. Pamiętaj, że jest to metoda testowa, a nie zalecane rozwiązanie do stałego użytku w samochodzie ze względu na ryzyko rozładowania akumulatora. Zawsze zachowaj ostrożność i pamiętaj o bezpieczeństwie.

Jak przygotować przewody do bezpiecznego połączenia?

Zanim zaczniesz, upewnij się, że przewody zasilające radia są odpowiednio przygotowane:

1. Zidentyfikuj przewody: Znajdź żółty (BATT), czerwony (ACC) i czarny (GND) przewód w wiązce radia.
2. Ściągnij izolację: Delikatnie ściągnij około 1-1.5 cm izolacji z końcówek każdego z tych trzech przewodów, używając ściągacza izolacji. Uważaj, aby nie uszkodzić miedzianych żył.
3. Skręć żyły: Skręć delikatnie miedziane żyły każdego przewodu, aby zapobiec ich rozplataniu się i zapewnić lepszy kontakt.

Krok 1: Łączenie przewodów zasilających radia (czerwony + żółty)

W przypadku podłączenia "na krótko", zarówno stałe zasilanie (żółty), jak i zasilanie po stacyjce (czerwony) muszą być podłączone do tego samego źródła plusa. Dlatego połącz ze sobą końcówki żółtego i czerwonego przewodu radia. Możesz je skręcić lub użyć szybkozłączki. To połączenie będzie teraz Twoim głównym przewodem plusowym.

Krok 2: Bezpieczne podpięcie plusa do dodatniej klemy akumulatora

Teraz weź połączone przewody (żółty i czerwony) i podłącz je do dodatniego (+) bieguna akumulatora. Możesz użyć złączki oczkowej, aby zapewnić stabilne i bezpieczne połączenie. Upewnij się, że połączenie jest solidne i nie ma ryzyka przypadkowego odłączenia. Pamiętaj, że w tym momencie radio jest już częściowo zasilane, więc zachowaj ostrożność.

Krok 3: Podłączanie masy do ujemnego bieguna zamykamy obwód

Ostatnim krokiem jest podłączenie masy. Weź czarny przewód (GND) z radia i podłącz go do ujemnego (-) bieguna akumulatora. Podobnie jak w przypadku plusa, zadbaj o stabilne połączenie. Po podłączeniu masy obwód zostanie zamknięty, a radio powinno być gotowe do uruchomienia.

Krok 4: Pierwsze uruchomienie i test co sprawdzić?

Po podłączeniu wszystkich przewodów, czas na test. Oto co należy sprawdzić:

• Czy radio się włącza? Naciśnij przycisk zasilania. Powinno się uruchomić.
• Czy wyświetlacz działa poprawnie? Sprawdź, czy na wyświetlaczu pojawiają się informacje.
• Czy radio reaguje na podstawowe komendy? Spróbuj zmienić stację, regulować głośność.
• Czy nie ma dymu ani nietypowych zapachów? To bardzo ważne. Jakiekolwiek oznaki przegrzewania lub dymu natychmiast oznaczają problem odłącz zasilanie!
• Czy pamięć działa? Po wyłączeniu i ponownym włączeniu radia, sprawdź, czy ustawienia (np. stacja radiowa) zostały zapamiętane. (W tym przypadku, gdy żółty i czerwony są połączone, pamięć powinna działać zawsze).

Montaż radia w samochodzie czyli prawidłowe podłączenie do instalacji

Prawidłowy montaż radia w samochodzie wymaga podłączenia go do istniejącej instalacji elektrycznej pojazdu. To kluczowe, aby radio działało stabilnie, włączało się i wyłączało wraz z zapłonem oraz nie rozładowywało akumulatora. Omówmy różne scenariusze podłączenia.

Jak wykorzystać instalację auta do zasilania radia? Identyfikacja przewodów

Jeśli Twój samochód nie posiada standardowej kostki ISO (co zdarza się w starszych modelach), musisz samodzielnie zidentyfikować odpowiednie przewody w instalacji pojazdu. Będziesz szukać trzech głównych typów:

• Stały plus (+12V): Przewód, na którym napięcie jest obecne zawsze, niezależnie od pozycji kluczyka. Można go znaleźć np. w skrzynce bezpieczników lub przy fabrycznej wiązce radia. Zmierz napięcie multimetrem.
• Plus po stacyjce (+12V ACC): Przewód, na którym napięcie pojawia się dopiero po przekręceniu kluczyka w stacyjce. Znajdziesz go również w okolicach stacyjki lub fabrycznej wiązki.
• Masa (GND): Przewód ujemny, który powinien mieć ciągłość z karoserią pojazdu.

Po zidentyfikowaniu, dopasuj je do odpowiednich przewodów radia (żółty do stałego plusa, czerwony do plusa po stacyjce, czarny do masy).

Podłączenie z użyciem kostki ISO najprostsza metoda

Jeśli zarówno Twoje radio, jak i samochód są wyposażone w standardową kostkę ISO, masz szczęście to najprostsza i najbardziej zalecana metoda podłączenia. Kostka ISO to znormalizowane złącze, które eliminuje konieczność ręcznego łączenia przewodów. Wystarczy po prostu wpiąć kostkę z radia w kostkę z samochodu. Wszystkie przewody zasilające (żółty, czerwony, czarny) oraz głośnikowe są już prawidłowo przyporządkowane. Pamiętaj jednak o wspomnianym wcześniej problemie z zamienionymi przewodami żółtym i czerwonym w niektórych autach jeśli radio gubi pamięć, sprawdź, czy nie musisz ich zamienić w kostce.

Jak sobie poradzić bez kostki ISO? Ręczne łączenie przewodów

Gdy brak kostki ISO, konieczne jest ręczne łączenie przewodów. To wymaga precyzji i cierpliwości. Po zidentyfikowaniu przewodów w samochodzie, musisz je połączyć z odpowiednimi przewodami radia:

• Żółty (BATT) radia do stałego plusa (+12V) samochodu.
• Czerwony (ACC) radia do plusa po stacyjce (+12V ACC) samochodu.
• Czarny (GND) radia do masy (GND) samochodu.

Do łączenia przewodów użyj solidnych złączek (np. zaciskowych, lutowanych z termokurczką) i zawsze dokładnie izoluj każde połączenie taśmą izolacyjną lub rurkami termokurczliwymi. Nigdy nie skręcaj przewodów "na sucho" i nie pozostawiaj niezaizolowanych końcówek to prosta droga do zwarcia.

Kluczowy element gdzie i jak zamontować bezpiecznik na przewodzie zasilającym?

Niezależnie od tego, czy używasz kostki ISO, czy łączysz przewody ręcznie, absolutnie konieczne jest zamontowanie bezpiecznika na przewodzie zasilającym (+12V, czyli żółtym lub czerwonym, jeśli są połączone). Bezpiecznik o wartości 10-15A (zgodnie z zaleceniami producenta radia) powinien być umieszczony jak najbliżej źródła zasilania, czyli dodatniego bieguna akumulatora. Jego zadaniem jest ochrona radia i całej instalacji przed przeciążeniem i zwarciem. W przypadku problemu, bezpiecznik przepali się, przerywając obwód i zapobiegając poważniejszym uszkodzeniom. Nigdy nie pomijaj tego kroku to Twoje najważniejsze zabezpieczenie.

Najczęstsze problemy i ich rozwiązania praktyczny poradnik

Nawet przy najlepszych chęciach, podczas podłączania radia mogą pojawić się pewne problemy. Oto najczęstsze z nich i sprawdzone sposoby na ich rozwiązanie, które sam często stosuję.

Radio nie włącza się w ogóle gdzie szukać przyczyny?

Jeśli radio w ogóle nie reaguje po podłączeniu, przyczyn może być kilka:

• Brak zasilania: Sprawdź, czy na żółtym i czerwonym przewodzie radia jest napięcie +12V (gdy kluczyk jest w odpowiedniej pozycji dla czerwonego). Użyj multimetru.
• Przepalony bezpiecznik: Sprawdź bezpiecznik w oprawce na przewodzie zasilającym oraz bezpiecznik w samym radiu (zazwyczaj z tyłu obudowy).
• Słabe połączenie masy: Upewnij się, że czarny przewód (masa) jest solidnie podłączony do ujemnego bieguna akumulatora lub do czystego, metalowego punktu karoserii.
• Słaby akumulator: Akumulator może być rozładowany i nie dostarczać wystarczającego prądu.
• Błędne podłączenie przewodów: Upewnij się, że żółty jest podłączony do stałego plusa, czerwony do plusa po stacyjce, a czarny do masy.

Radio resetuje się po każdym wyłączeniu silnika diagnoza i naprawa

Jak już wspomniałem, to klasyczny objaw zamienionych przewodów żółtego i czerwonego. Radio, mimo że się włącza, nie otrzymuje stałego zasilania na żółtym przewodzie, przez co traci pamięć po każdym odcięciu zasilania (czyli po wyłączeniu zapłonu). Rozwiązanie jest proste: zamień miejscami te dwa przewody. Jeśli masz kostkę ISO z możliwością zamiany pinów, to najłatwiejsza opcja. W przeciwnym razie, będziesz musiał ręcznie zamienić połączenia.

Słyszysz zakłócenia lub szumy? Sprawdź poprawność podłączenia masy

Zakłócenia, szumy, piski lub brzęczenie w głośnikach, które nasilają się wraz z obrotami silnika, są bardzo często spowodowane słabym lub nieprawidłowym podłączeniem masy. Upewnij się, że czarny przewód z radia ma solidny, czysty i bezpośredni kontakt z masą pojazdu. Sprawdź, czy punkt podłączenia masy na karoserii nie jest skorodowany lub pomalowany takie warstwy mogą utrudniać przepływ prądu. Czasem warto spróbować podłączyć masę w innym miejscu lub bezpośrednio do ujemnego bieguna akumulatora, aby wyeliminować problem.

Jak uniknąć rozładowania akumulatora przez radio

Rozładowany akumulator to jedna z najbardziej frustrujących niespodzianek, jakie mogą spotkać kierowcę. Niewłaściwie podłączone radio może być cichym, ale skutecznym winowajcą. Zrozumienie, jak radio pobiera prąd, jest kluczowe, aby temu zapobiec.

Zrozumienie poboru prądu przez radio na postoju

Radio samochodowe, nawet gdy jest wyłączone, nadal pobiera niewielki prąd. Dzieje się tak za sprawą żółtego przewodu (BATT), który odpowiada za podtrzymanie pamięci radia (ustawienia, stacje, zegar). Ten "prąd spoczynkowy" jest zazwyczaj bardzo niski (rzędu kilku-kilkudziesięciu miliamperów), ale jeśli radio jest podłączone bezpośrednio do akumulatora (czyli żółty i czerwony przewód są połączone i zasilane na stałe), a samochód stoi nieużywany przez dłuższy czas (kilka dni, tydzień), ten niewielki, ciągły pobór prądu może doprowadzić do całkowitego rozładowania akumulatora. W efekcie, pewnego ranka możesz nie być w stanie uruchomić samochodu.

Przeczytaj również: Jak podłączyć żyrandol 5 żarówek do 2 kabli? Zrób to bezpiecznie!

Kiedy bezpośrednie podłączenie do akumulatora ma sens, a kiedy jest ryzykowne?

Bezpośrednie podłączenie radia do akumulatora (czyli połączenie żółtego i czerwonego przewodu radia do stałego plusa) ma sens w kilku sytuacjach:

• Testowanie radia: Jak opisałem wcześniej, to idealna metoda do sprawdzenia sprawności urządzenia poza samochodem.
• Tymczasowe użycie: Jeśli potrzebujesz radia na krótki czas, np. na kempingu, i masz pewność, że odłączysz je po użyciu lub uruchomisz samochód, aby podładować akumulator.

Jednakże, jest to rozwiązanie ryzykowne i zdecydowanie niezalecane do stałego montażu w samochodzie. Dla codziennego użytku radio musi być podłączone w taki sposób, aby czerwony przewód był zasilany "po stacyjce". Tylko wtedy masz pewność, że radio wyłączy się wraz z zapłonem, a akumulator nie będzie niepotrzebnie obciążany. Zawsze dąż do prawidłowego podłączenia do instalacji samochodu, aby cieszyć się muzyką bez obaw o rozładowany akumulator.
