W elektronice ten temat wraca częściej, niż się wydaje, bo od właściwego rozpoznania biegunów zależy działanie diod, LED-ów, baterii i kondensatorów elektrolitycznych. Katoda nie jest po prostu „minusem” albo „plusem” na stałe; jej znaczenie zależy od typu elementu i kierunku pracy układu. W tym tekście pokazuję, jak to rozumieć bez żargonu, jak rozpoznawać oznaczenia na części i dlaczego tak łatwo pomylić jedną elektrodę z drugą.
Najważniejsze rzeczy, które trzeba wiedzieć od razu
- To elektroda, z której prąd konwencjonalny wychodzi z elementu, a elektrony płyną do niego z zewnątrz.
- W baterii, diodzie, LED i lampie elektronowej jej znak może wyglądać inaczej, więc nie wolno ufać samemu plusowi i minusowi.
- W diodach i LED-ach najpewniejsze są oznaczenia obudowy oraz schemat z kreską symbolu.
- W kondensatorach elektrolitycznych pasek na obudowie zwykle oznacza biegun ujemny, nie dodatni.
- Najmniej błędów robię wtedy, gdy sprawdzam notę katalogową i testuję element multimetrem.
Co naprawdę oznacza ta elektroda w obwodzie
Patrzę na to tak: jeśli liczę prąd zgodnie z przyjętą konwencją, to śledzę ruch ładunków dodatnich, a więc ruch od strony „plusowej” do „minusowej”. Elektrony poruszają się odwrotnie, dlatego opis układu potrafi zmylić, zwłaszcza na początku nauki elektroniki. Z tego powodu sama polaryzacja nie mówi jeszcze wszystkiego o funkcji elementu.
W praktyce ta elektroda jest związana z miejscem, do którego prąd konwencjonalny „wraca” albo z którego wychodzi, zależnie od rodzaju urządzenia i trybu pracy. W urządzeniach półprzewodnikowych i elektrochemicznych zasada jest spójna, ale znak może się zmieniać. To właśnie dlatego nie traktuję jej jak stałego odpowiednika minusa albo plusa, tylko jak punkt odniesienia w konkretnym układzie.
Najprościej zapamiętać jedną rzecz: w elektronice liczy się kierunek przepływu prądu w danym elemencie, a nie wyłącznie kolor przewodu czy oznaczenie na zasilaczu. I właśnie dlatego warto zobaczyć, gdzie ta zasada pojawia się w realnych komponentach.
Gdzie spotykam ją najczęściej w praktyce
Najwięcej nieporozumień zaczyna się wtedy, gdy ktoś przenosi jedną regułę z baterii na diodę albo z diody na kondensator. Ja wolę myśleć o zastosowaniu elementu, bo to od razu porządkuje obraz. W jednym przypadku ważne jest magazynowanie energii, w innym prostowanie, a jeszcze w innym emisja światła.
| Element | Co oznacza polaryzacja | Praktyczna wskazówka |
|---|---|---|
| Bateria lub akumulator | Podczas rozładowania i ładowania role elektrod mogą się odwracać. | Nie zakładaj, że jeden biegun zawsze ma tę samą nazwę w każdym trybie pracy. |
| Dioda prostownicza | Przewodzi tylko w jednym kierunku. | Oznaczenie paskiem na obudowie zwykle wskazuje stronę, na której kończy się przewodzenie. |
| LED | Świeci tylko przy poprawnej polaryzacji. | Dłuższa nóżka i spłaszczona krawędź obudowy zwykle pomagają znaleźć właściwą stronę. |
| Kondensator elektrolityczny | Ma wyraźnie oznaczony biegun ujemny. | Pasek na obudowie prawie zawsze wskazuje stronę minusową. |
| Lampa elektronowa | Historyczne źródło samego pojęcia w elektronice. | Tu nazwa wiąże się z emisją elektronów z rozgrzanej elektrody. |

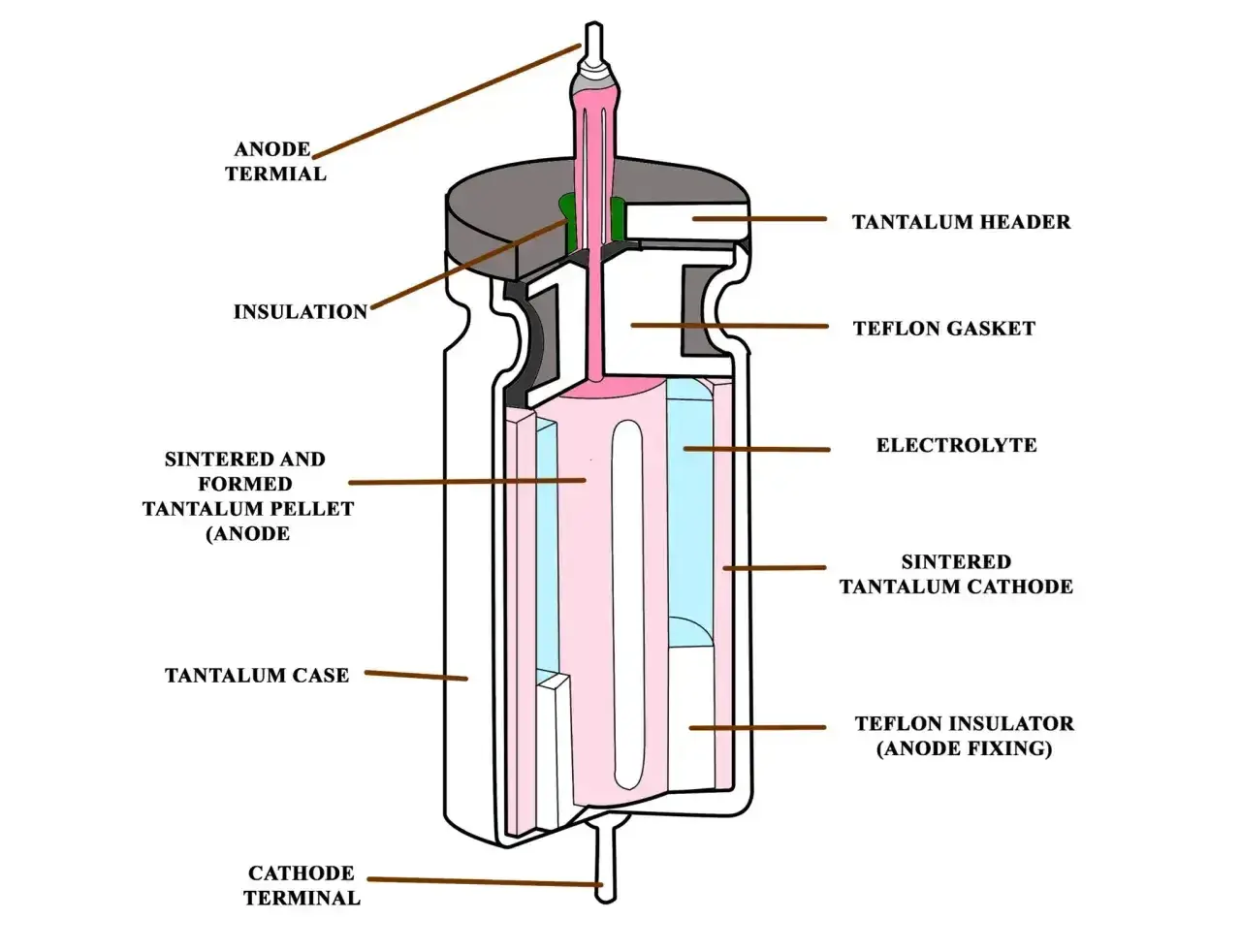

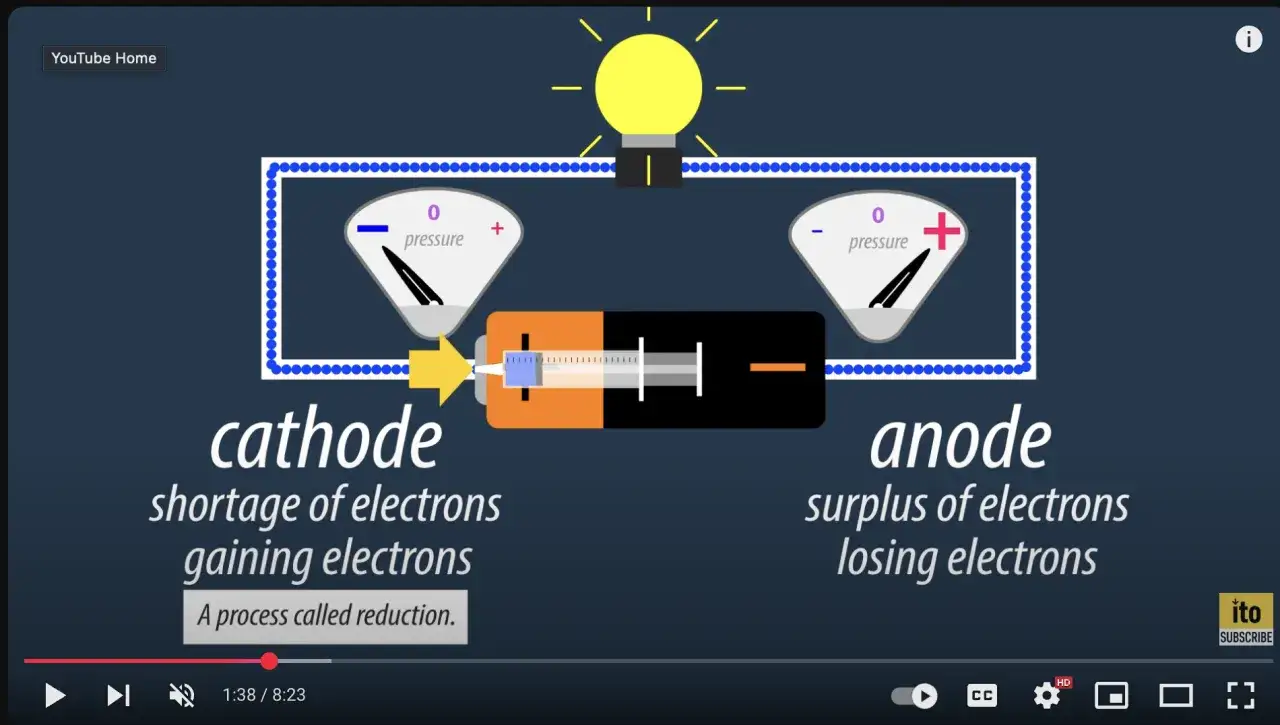

Warto zwrócić uwagę na akumulatory litowo-jonowe: podczas rozładowania i ładowania prąd oraz ruch jonów układają się inaczej, więc intuicja „to zawsze dodatnia strona” szybko przestaje wystarczać. To kolejny powód, dla którego przy urządzeniach zasilanych energią magazynowaną nie opieram się wyłącznie na skróconym opisie typu „plus” i „minus”. Następny krok to już konkret: jak to rozpoznać na samym elemencie.
Jak rozpoznać katodę na schemacie i na elemencie
Na schemacie najczęściej patrzę na symbol. W diodzie kreska oznacza stronę, do której odnosi się polaryzacja zaporowa, a w praktyce odpowiada to stronie, którą trzeba poprawnie ustawić przy montażu. W LED-ach i zwykłych diodach często jest też oznaczenie na obudowie: pasek, pierścień, ścięta krawędź albo krótsza nóżka.
W terenie korzystam z kilku prostych reguł, ale zawsze zostawiam miejsce na wyjątki:
- w diodzie przewlekanej pasek na корпусie zwykle wskazuje stronę oznaczoną na schemacie kreską,
- w LED długość wyprowadzeń bywa pomocna, ale nie traktuję jej jako jedynego dowodu,
- w kondensatorze elektrolitycznym pasek na obudowie oznacza biegun ujemny,
- w elementach SMD pierwszeństwo ma nota katalogowa, bo oznaczenia zależą od obudowy,
- w przypadku wątpliwości sprawdzam orientację multimetrem w trybie testu diody.
To właśnie w tym miejscu najłatwiej o błąd: ktoś widzi kreskę, zakłada, że chodzi o „minus”, i przenosi tę logikę na każdy element. Ja tego nie robię. Odczytuję oznaczenie razem z typem komponentu i dopiero wtedy wiem, co z czym łączyć. Taka dyscyplina oszczędza później diagnozowania, dlaczego układ nie świeci, nie przewodzi albo grzeje się bez powodu.
Najczęstsze pomyłki przy polaryzacji
W serwisie i przy budowie prostych układów widzę kilka powtarzalnych błędów. Większość z nich nie wynika z braku wiedzy, tylko z pośpiechu. A w elektronice pośpiech zwykle kończy się tym samym: element działa inaczej, niż powinien, albo w ogóle nie działa.
- Mieszanie prądu konwencjonalnego z przepływem elektronów. To nie jest to samo i łatwo przez to źle odczytać schemat.
- Przekładanie jednego oznaczenia na wszystkie komponenty. Dioda, LED i kondensator nie mówią tym samym językiem obudowy.
- Ignorowanie trybu pracy akumulatora. Przy ładowaniu i rozładowaniu znaki mogą wyglądać odwrotnie niż intuicja podpowiada.
- Zakładanie, że jeśli element jest mały, to oznaczenie nie ma znaczenia. W praktyce ma ogromne.
- Podłączanie „na próbę” bez ograniczenia prądu. To szczególnie ryzykowne przy LED-ach i wrażliwych układach SMD.
Najgorszy scenariusz nie zawsze oznacza spektakularne uszkodzenie. Czasem układ po prostu działa słabiej, migocze, pobiera za duży prąd albo zachowuje się niestabilnie. To jest podstępne, bo łatwo pomylić błąd polaryzacji z „wadliwym elementem”. Dlatego wolę najpierw wykluczyć pomyłkę, a dopiero potem szukać awarii.
Jak sprawdzam biegunowość przed montażem
Przy montażu stosuję prosty, powtarzalny schemat. Najpierw patrzę na symbol w dokumentacji, potem na nadruk lub znak na obudowie, a na końcu potwierdzam wszystko pomiarem. To brzmi banalnie, ale właśnie taka kolejność daje najlepszy efekt, zwłaszcza gdy pracuję z elementami, które mają niejednoznaczne oznaczenia.
- Porównuję element z notą katalogową, nie tylko z opisem sprzedawcy.
- Sprawdzam, czy na płytce nie ma oznaczenia plusa, kreski albo opisu wyprowadzeń.
- Używam multimetru w trybie testu diody, gdy mam wątpliwość co do kierunku przewodzenia.
- Przy pierwszym uruchomieniu ograniczam prąd, na przykład przez rezystor szeregowy albo zasilacz z limitem prądowym.
- Jeśli element pracuje przy wyższym napięciu, testuję go najpierw poza właściwym układem.
W multimetrze zwykła dioda krzemowa często pokazuje spadek rzędu około 0,5-0,7 V, a LED może zareagować słabym świeceniem albo wyraźnie wyższym odczytem. To nie zastępuje dokumentacji, ale dobrze pomaga na etapie szybkiej weryfikacji. Z doświadczenia wiem też, że im prostsza procedura testowa, tym mniejsze ryzyko, że ktoś ominie jeden ważny krok.
Co warto zapamiętać przy projektowaniu i naprawie układów
Najbardziej praktyczna rada, jaką mogę dać, jest prosta: projektuj tak, żeby pomyłka była trudniejsza niż poprawny montaż. W nowych układach oznaczam polaryzację na płytce, stosuję kluczowane złącza i nie ufam temu, że ktoś „i tak będzie wiedział, co gdzie włożyć”. To oszczędza czas przy serwisie i ogranicza liczbę błędów na produkcji.
Warto też pamiętać o zabezpieczeniu przed odwrotnym podłączeniem zasilania. Czasem wystarczy dioda ochronna, czasem układ MOSFET, a czasem sama konstrukcja złącza. Rozwiązanie zależy od budżetu, prądu roboczego i tego, jak krytyczne jest urządzenie. W prostych projektach hobbystycznych nie ma potrzeby komplikować wszystkiego, ale w sprzęcie, który ma działać bez nadzoru, takie zabezpieczenie robi dużą różnicę.
Jeśli mam zostawić jedną myśl na koniec, to taką: przy elektronice nie zgaduję, tylko sprawdzam. Oznaczenie na obudowie, symbol na schemacie i pomiar multimetrem zwykle wystarczą, żeby uniknąć większości pomyłek. A gdy element ma działać od razu po wlutowaniu, taka ostrożność jest po prostu tańsza niż naprawa szkód.
